使用matplotlib可以有很多种展示图形的方法。例如，在Python shell模式下，在命令行界面下，输入绘图命令，弹出绘图窗口，这是matplotlib的交互式展示形式；在IDLE下，运行脚本，生成可以实现交互的窗口形式的图形；使用 Jupyter notebooks 绘制行内图形，实现高效数据分析；将matplotlib内嵌到GUI里构建应用程序等。matplotlib在满足这些应用场景的过程中，以一种载体作为展示图形的媒介，这种载体可以被称为后端。

这个后端的解释是与前端相对的，而前端是指面对屏幕的用户。后端主要有两种类型：一种是交互式后端，主要有qt4、tkinter、pygtk等；另一种是非交互式后端，主要包括PNG、SVG、PDF和PS等。

如果想要查看当前使用的后端类型，在Python shell模式下，实现方法如下：

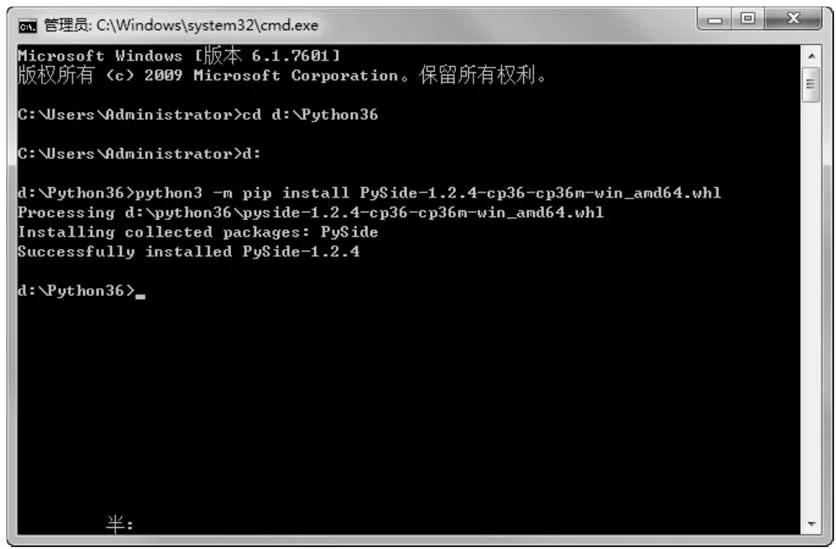

如果想尝试安装新的后端类型，例如，Qt4Agg后端，在Python shell模式下，可以通过安装PySide，实现Qt4Agg后端的安装过程。具体而言，PySide的安装方法如图1所示。

图1

我们可以通过3种方法，实现改变后端类型的目标。下面，就使用一个简单实例，具体讲解这些实现方法。

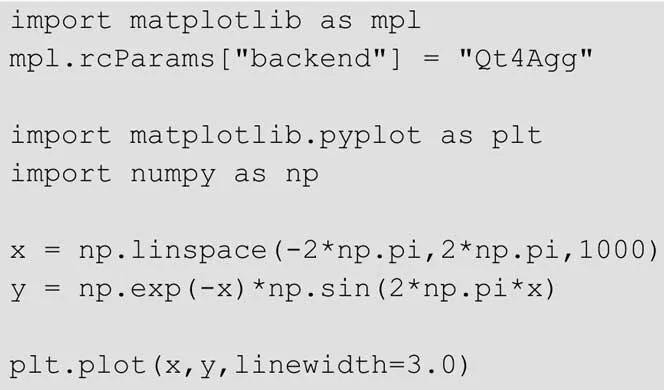

方法1——调用属性字典rcParams

代码

plt.show();

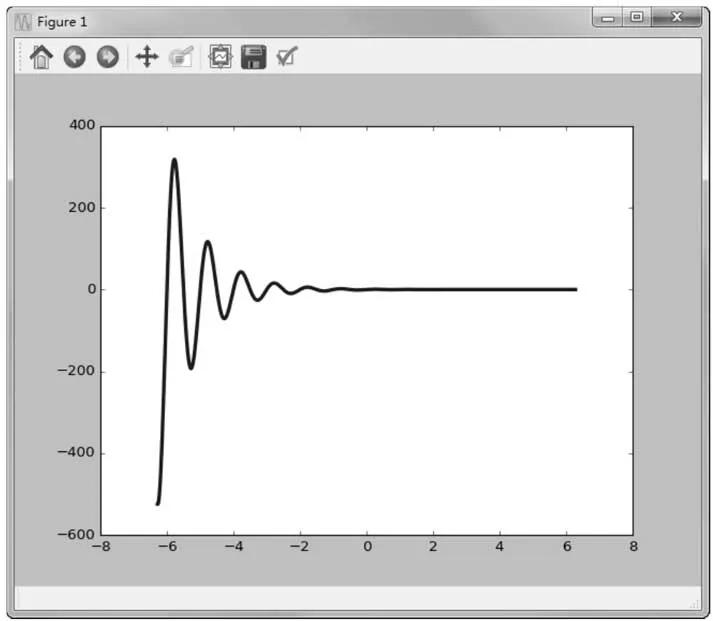

运行结果

图2

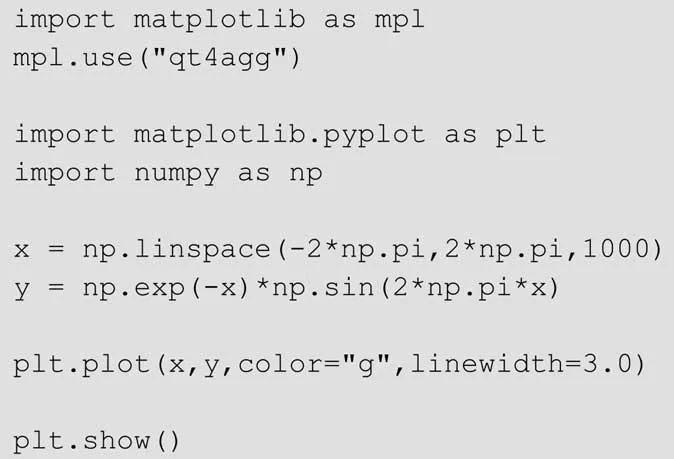

方法2——使用函数use（）

代码

运行结果

方法3——使用配置文件matpIotIibrc

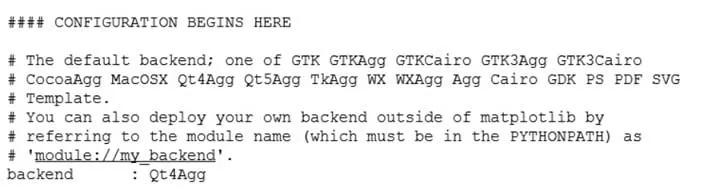

我们需要将配置文件matplotlibrc放置在和脚本相同的路径下，然后修改配置文件中的内容，将默认“TkAgg”后端变更为“Qt4Agg”后端，如图3所示。

图3

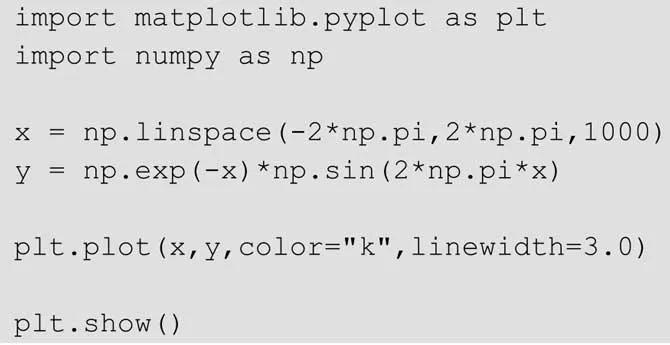

代码

运行结果

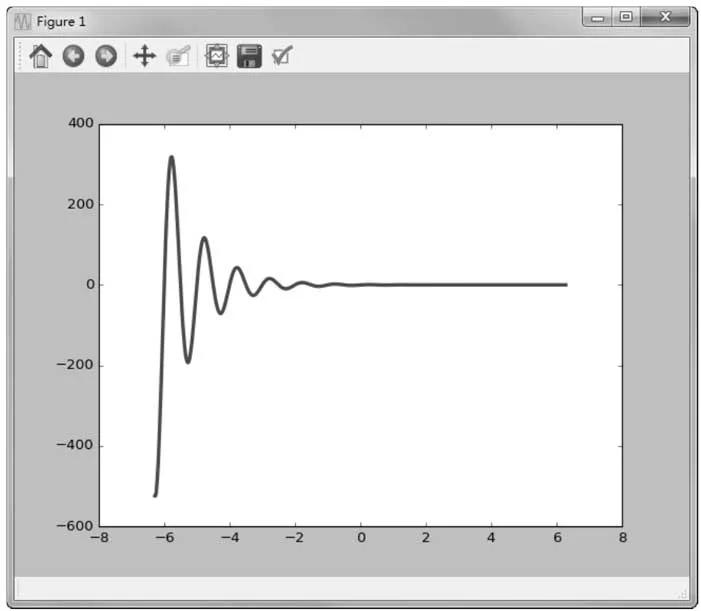

需要补充说明的是，首先，后端名称对大小写并不敏感，也就是说，“Qt4Agg”和“qt4agg”是相同的；其次，需要将更改后端类型的语句放在导入模块 pyplot 语句的前面，例如，“mpl.use（"Qt4Agg"）”语句需要放在“import matplotlib.pyplot as plt”语句的前面，否则，修改后端类型的命令将不会生效；最后，将配置文件matplotlibrc中的“Qt4Agg”后端改成默认“TkAgg”后端，执行方法3中的脚本，运行结果如图4所示。我们可以很清楚地观察到两种后端类型的窗口载体的不同展示效果。

图4
