硅是半导体行业第一代基础材料，世界上大多数集成电路元器件是以硅为衬底制造的。随着电动汽车、5G等应用的发展，高功率、耐高压、高频率器件的需求快速增长。
碳化硅(SiC)材料由于具有禁带宽度大(Si的3倍)、热导率高(Si的33倍或GaAs的10倍)、电子饱和迁移速率高(Si的2.5倍)和击穿电场高(Si的10倍或GaAs的5倍)等性质，SiC器件在高温、高压、高频、大功率电子器件领域和航天、军工、核能等极端环境应用领域有着不可替代的优势，弥补了传统半导体材料器件在实际应用中的缺陷，正逐渐成为功率半导体的主流。

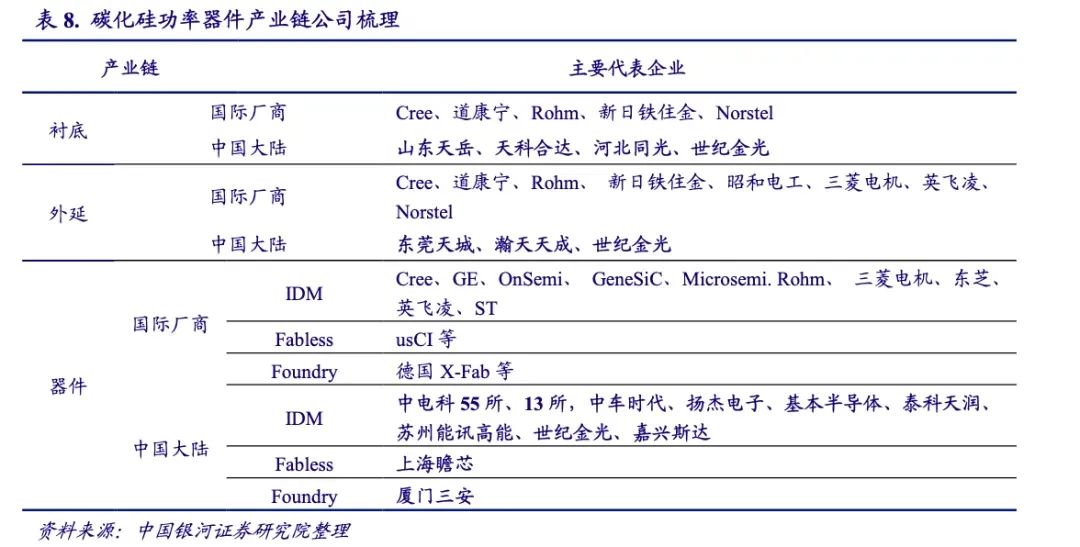

碳化硅产业链依次可分 为:衬底、外延、器件、终端应用。国外企业多以 IDM 模式布局全产业链，如 Wolfspeed、Rohm 及意法半导体(ST)，而国内企业则专注于单个环节制造，如衬底领域的天科合达、天岳先进，外延领域的瀚天天成、东莞天域，器件领域的斯达半岛、泰科天润等。
在新能源车上，碳化硅器件主要使用在主驱逆变器、OBC(车载充电机)、DC-DC 车载电源转换器和大功率 DCDC 充电设备。随着各大车企相继推出 800V 电压平台，为满足大电流、高电压的 需求，电机控制器的主驱逆变器将不可避免的由硅基 IGBT 替换为 SiC-MOS，带来巨 大增长空间。
