具有优异电性能和空间分辨率的聚 (3,4-乙烯二氧噻吩):聚 (苯乙烯磺酸盐) (PEDOT:PSS) 水凝胶的图案化是生物电子应用面临的挑战。然而，大多数 PEDOT:PSS 水凝胶是通过传统的制造工艺制造的，例如光刻、喷墨打印和丝网打印，制造步骤复杂或空间分辨率低。最近，科研人员通过激光诱导的相分离为 PEDOT:PSS 水凝胶开发了一种以前未开发的超快和生物相容的数字图案化工艺。团队通过选择性激光扫描增强了 PEDOT:PSS 的电性能和水稳定性，这使得 PEDOT:PSS 转化为水稳定的水凝胶。 PEDOT:PSS 水凝胶在水中显示出 670 S/cm 的高电导率和 6-μm 的分辨率。此外，即使在生理环境中 6 个月后，电化学性能仍保持不变。团队进一步展示了使用激光制造的水凝胶电极进行稳定的神经信号记录和刺激。

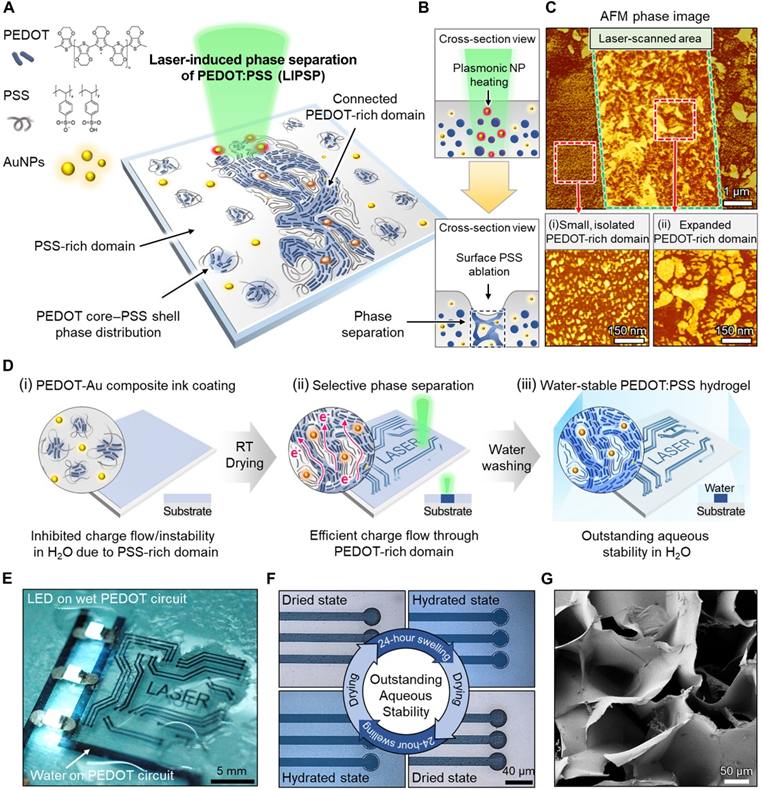

图 1. 激光诱导的导电聚合物相分离。

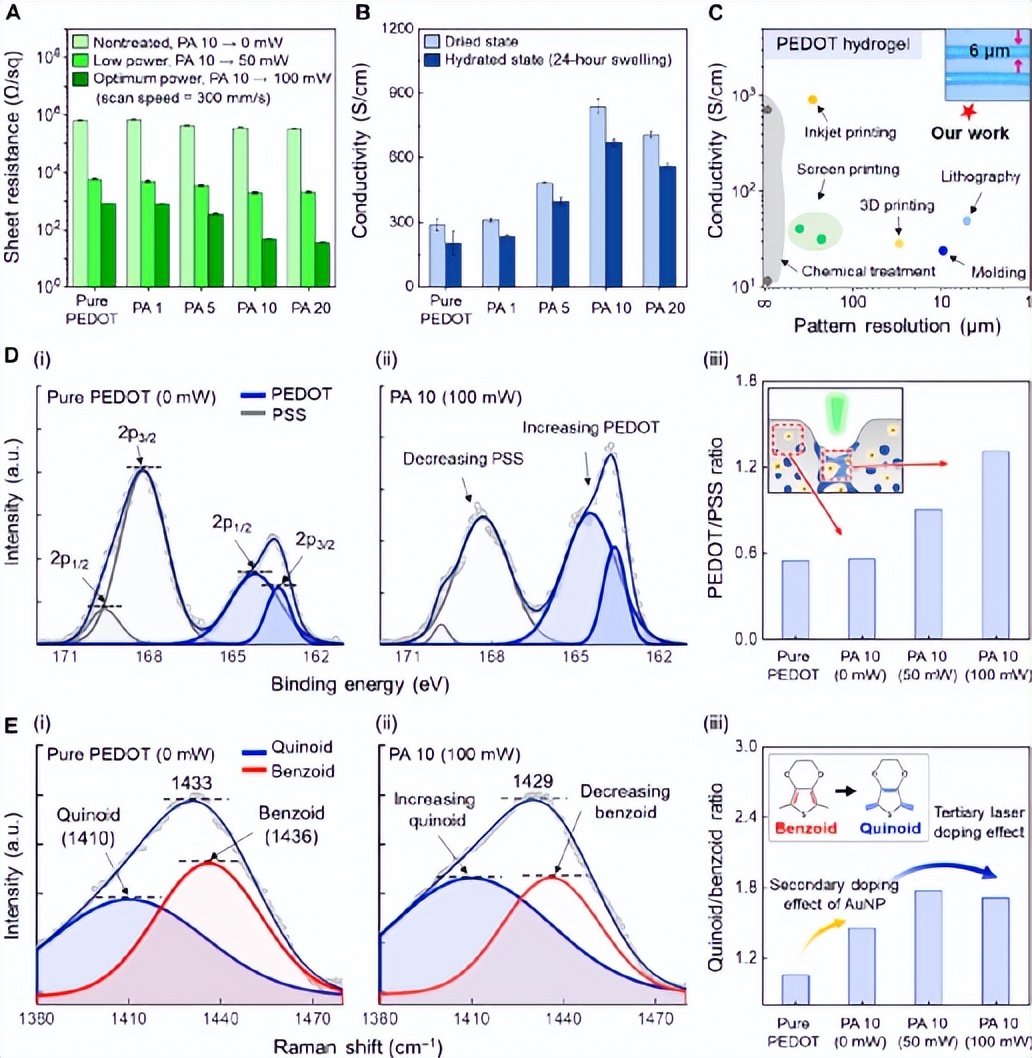

图 2. 激光处理的 PEDOT:PSS 分析。

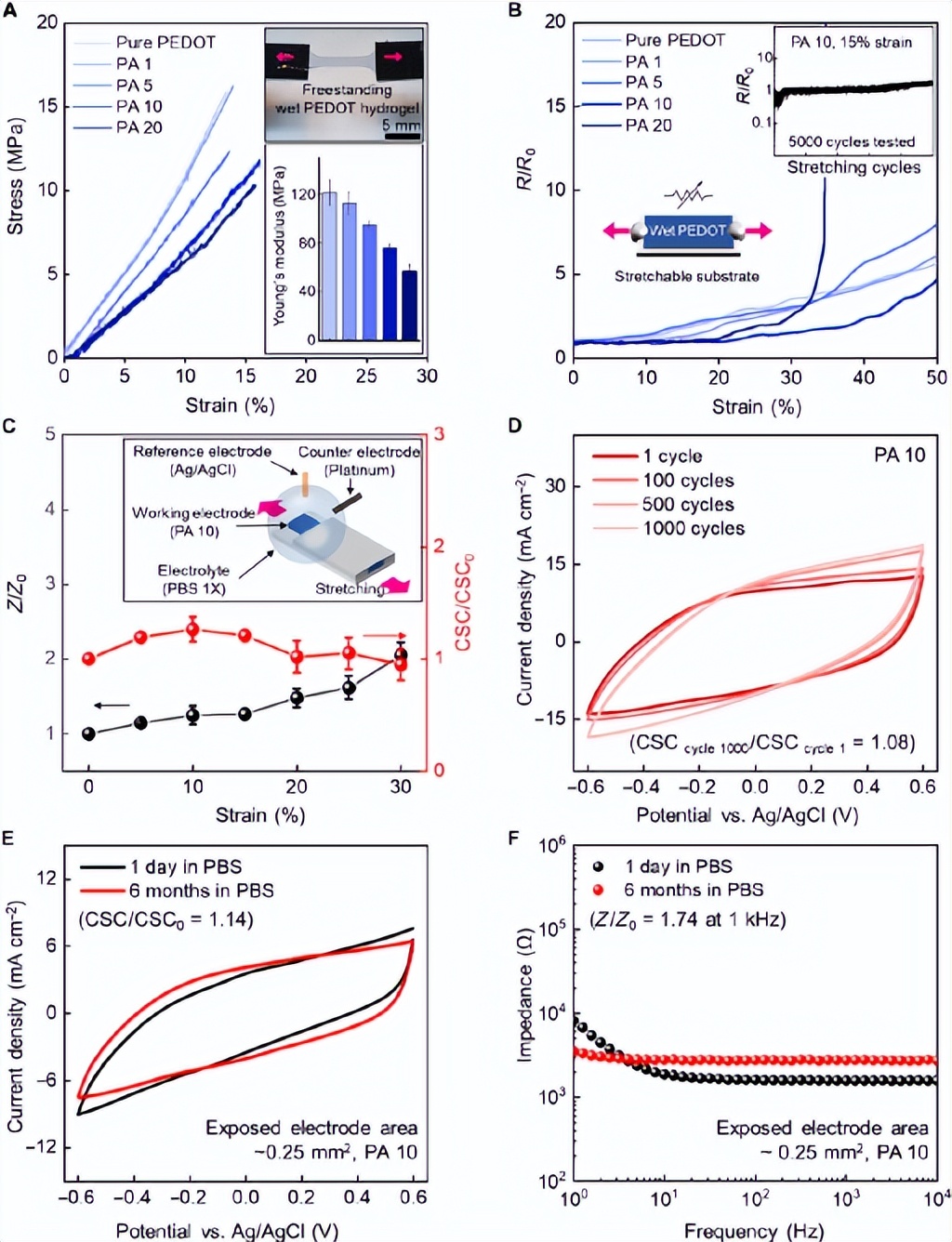

图 3. PEDOT:PSS 水凝胶在水环境中的表征。
相关论文以题为Digital selective transformation and patterning of highly conductive hydrogel bioelectronics by laser-induced phase separation发表在《Science Advance》上。通讯作者是建国大学C-Yoon Kim教授, 首尔国立大学 Seung Hwan Ko教授。
参考文献：
DOI: 10.1126/sciadv.abo3209
| 留言与评论（共有 0 条评论） “” |
