2.4G全向有源RFID读写器

使用说明书

（V1.00）

目 录

1 文档版本记录 2

2 文档适用范围 3

3 概述 3

3.1 产品描述 3

3.2 产品外形 3

3.3 主要应用 5

4 ONE-BY-ONE教你使用 6

4.1 第1步:打开包装,清点附件 6

4.2 第2步:从包装中取出设备 7

4.3 第3步:把连接板连接到设备上 8

4.4 第4步:通过串口线把设备与电脑的COM口连接 9

4.5 第5步:接上电源 11

4.6 第6步:运行软件ActiveRFID_Reader.exe 12

4.7 第7步:在软件上设置通讯连接 13

4.7.1 方法2操作步骤： 13

4.7.2 方法3使用步骤: 14

4.8 第8步:在软件上点击启动读卡 15

4.9 第9步:把卡靠近设备 15

4.10 第10步:如果软件显示了卡号测试完成 16

5 主要功能 16

5.1 设备工作状态指示 17

5.1.1 指示灯 17

5.1.2 通讯命令 17

5.2 能够正确读取可读写型有源电子标签 17

5.3 读到的标签保存到缓冲区中 17

5.4 读到标签后能够通过指示灯、蜂鸣器通知用户 18

5.5 读到标签后能够通过RS232、RS485、韦根26/34/66传送到上位机 18

5.6 通信模式有主动传送与被动传送 19

5.7 RS232、RS485通信速率可以设置 19

5.8 读取标签的距离可以设置 19

5.9 读取同一张标签的间隔时间是可以设置 19

5.10 标签主动上传的速度是可以设置 19

5.11 外部触发读取标签信息 19

5.12 能够读取设备出厂信息 19

6 性能参数 20

6.1 一般性能 20

6.2 天线指标 20

6.3 技术指标 20

7 演示软件说明 21

7.1 通讯连接 22

7.1.1 方法1 22

7.1.2 方法2操作步骤： 22

7.1.3 方法3使用步骤: 23

7.2 设备参数设置 24

7.3 读取设备版本信息 24

7.4 读取设备出厂信息 25

7.5 恢复出厂设置 26

7.6 对设备复位 26

7.7 启动读卡 27

7.8 停止读卡 27

7.9 对标签读写操作 27

7.9.1 读取所有数据 29

7.9.2 读指定位置的数据 30

7.9.3 写指定位置的数据 32

8 与上位机连接说明 34

8.1 通过RS232与PC机连接 34

8.2 通过RS485与控制器连接 34

8.3 通过韦根与控制器连接 35

9 触发读卡方法 35

10 设备参数 37

10.1 通讯连接 38

10.2 通讯参数 39

10.3 韦根参数 45

10.4 RFID相关参数 49

11 接口说明 56

11.1 信号线定义 56

11.2 指示灯说明 57

12 装箱清单 57

13 问题解答 58

14 日常维护 58

14.1 指示灯都不亮 58

14.2 工作正常灯不闪亮（常亮） 58

14.3 RS232通讯不正常 59

14.4 RS485通讯不正常 59

14.5 读卡近 59

14.6 不读卡 59

15 用户信息反馈单 59

16 售后服务 60

16.1 服务内容 60

文档版本记录

修订记录

序号	修改时间	修改原因	修改人	核实
1	2012-01-06	初稿	刘春泉
2
3
4
5
6
7
8
9
10

文档适用范围

本文档适应于：

• 最终用户；
• 系统集成用户；
• 二次开发人员；
• 软件开发人员；
• 产品测试人员；
• 产品维护人员；

概述

产品描述

258TCP型2.4G全向有源RFID读写器是针对扩展TCP/IP应用场所而开发的。

产品外形

图3-1：产品外形图

• 外形尺寸：145mm×100mm×28 mm ；
• 重量：0.5kg；
• 外壳采用铝合金材料；
• 2个指示灯：（电源灯（B灯）：只要接通电源常亮；工作正常与标签灯（A灯）：没有读到标签时，每隔1秒闪烁1次，读到标签后，亮时间长）；
• DB9通讯口；
• DB15功能口；
• RJ-45网口；
• 外接两个天线口；

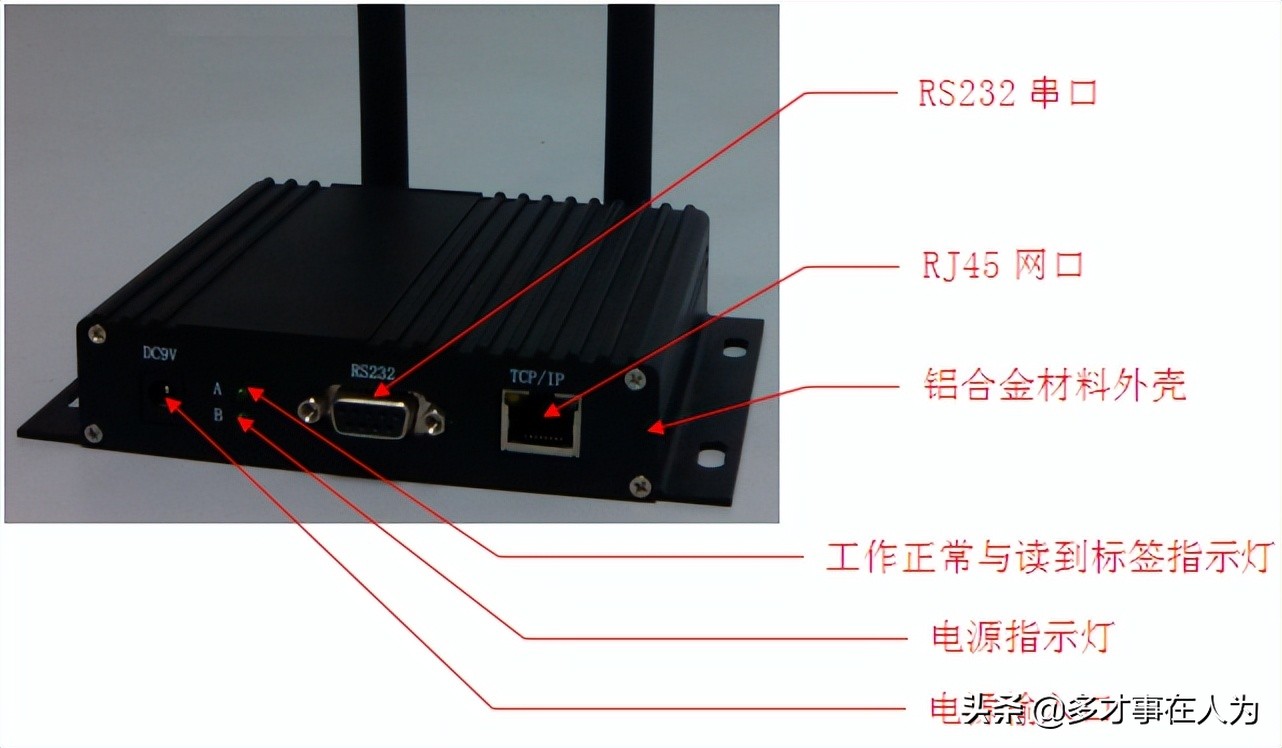

图3-2： 258TCP正面图

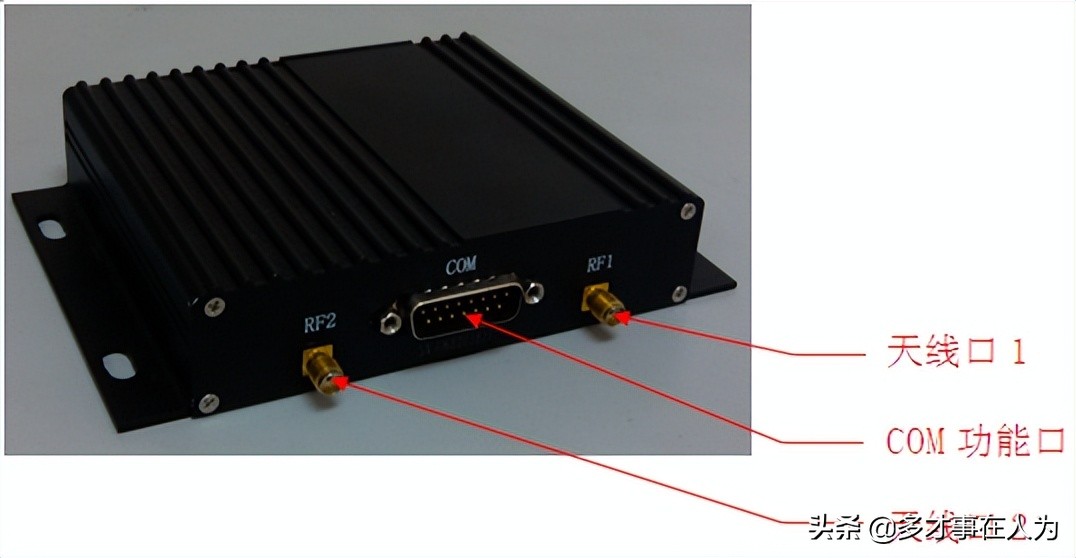

图3-3：258TCP背面图

主要应用

• 停车场管理
• 立体车库；
• 人员考勤定位系统；
• 门禁系统；
• 停车场收费系统；
• 汽车衡管理系统；
• 海关货物进出口安检管理系统；

ONE-BY-ONE教你使用

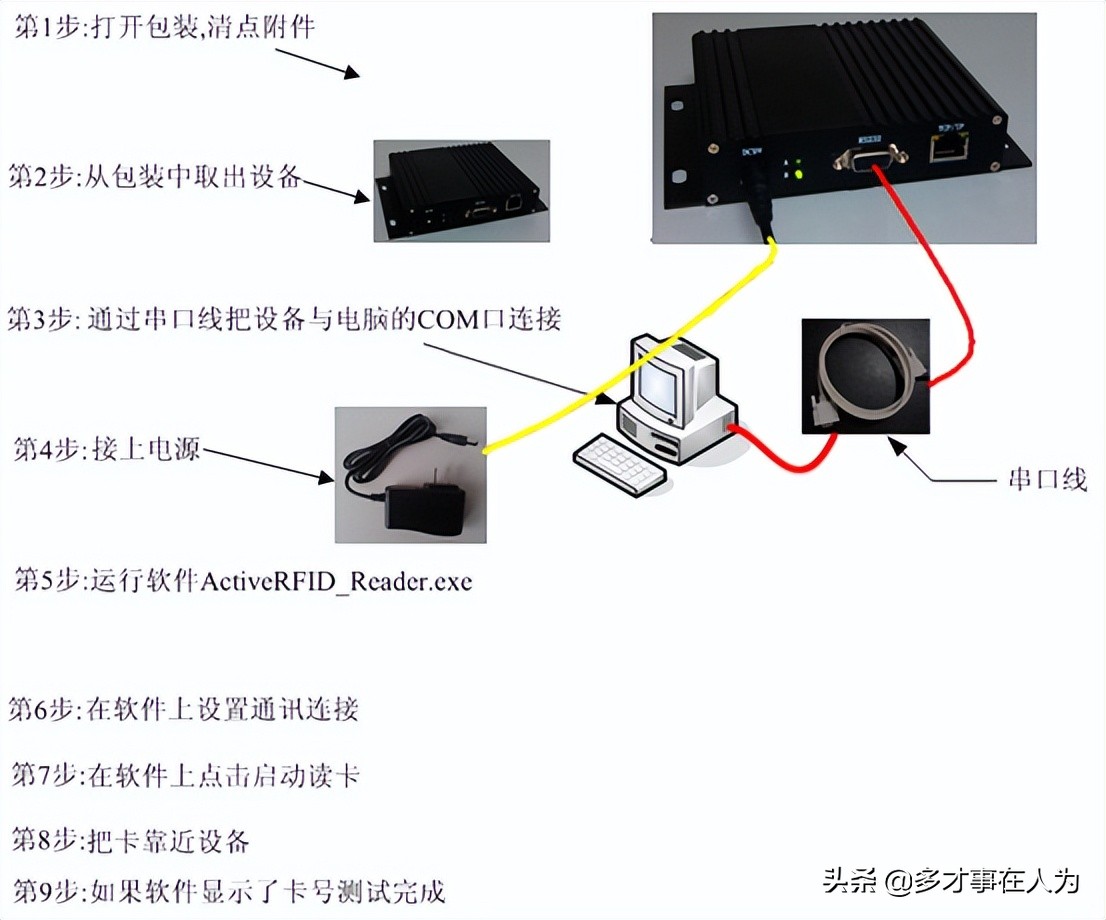

图4-1：ONE-BY-ONE主要步骤

第1步:打开包装,清点附件

装箱清单如下：

产品型号名称	产品编号	数量	备注
258TCP型2.4G全向有源RFID读写器	RW-258TCP-CK-TCP	1
AC-DC9V1A电源适配器	AC2DC-MS710-9V1A-N	1
3芯直连串口线	CON-DB9-3DL-N	1
5dBi全向天线	ANT-2G4-5DB-N	2
合格证		1
外接信号说明书		1

如果发现与清单不符，请联系业务人员，感谢你对我们工作的支持。

第2步:从包装中取出设备

从包装中取出设备，检查设备表面是否划伤、损坏。如果发现请24小时内与业务员联系，感谢你对我们工作的支持。

第3步:通过串口线把设备与电脑的COM口连接

目前绝大部分台式电脑都有一个COM口（COM1），在电脑的后面，是一个9针的口，有的电脑会注明“COM”字样。

图4-4：电脑COM口位置实例

连接后的实例，如下图：

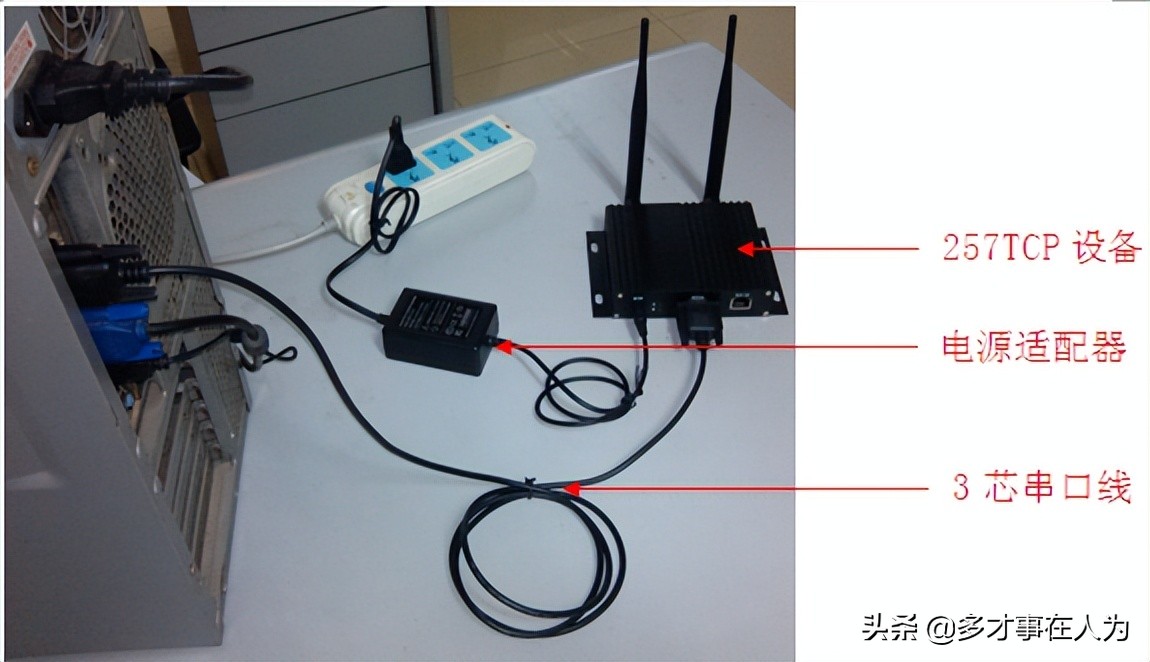

图4-5：测试系统连接好后的图片

第4步:接上电源

见 图4-5。

第6步:运行软件ActiveRFID_Reader.exe

图4-6：运行后软件界面图

图4-7：软件部分功能说明

第7步:在软件上设置通讯连接

设置通信连接有三种方法：

1. 自动打开，软件会保存前面的打开的状态，启动时，自动以前面的状态打开；
2. 当你知道设备的连接端口、通信波特率时，采用“通讯连接”；
3. 当你不知道设备的连接端口、通信波特率时，采用“自动连接设备”；

方法2操作步骤：

1．进入菜单“系统管理”—〉通信连接，如下图：

图4-8：进入通信连接设置路径

2．进入如下界面，选择连接到电脑的COM口，选择通讯波特率。

图4-9：通信连接设置界面

图4-10: 对连接参数的说明

3．点”确定”,连接完成, 软件会保存设置的参数,下次使用时不变;

方法3使用步骤:

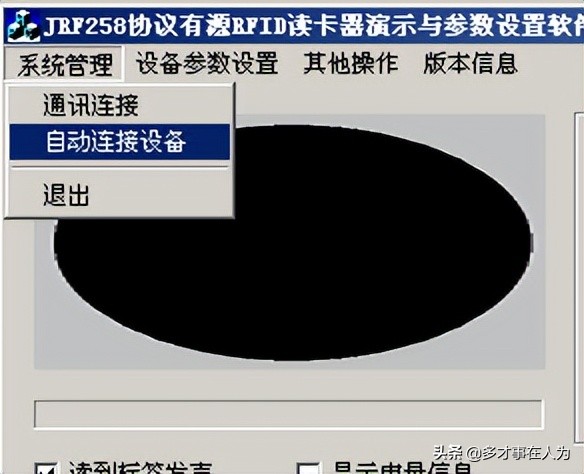

1．进入菜单“系统管理”—〉自动连接设备，如下图：

图4-12：进入通信自动连接设置路径

第8步:在软件上点击启动读卡

图4-13：启动读卡点击位置

第9步:把卡靠近设备

把标签靠近设备。

第10步:如果软件显示了卡号测试完成

图4-14：正确读到卡号显示的界面

完成了这一步，ONE-BY-ONE教你使用完成。希望认真参考本手册，继续其他工作。

主要功能

258TCP型2.4G全向有源RFID读写器主要实现的功能有：

• 设备工作状态指示；
• 能够正确读取可读写有源电子标签；
• 读到的标签保存到缓冲区中；
• 读到标签后能够通过指示灯、蜂鸣器通知用户；
• 读到标签后能够通过RS232、RS485、韦根26/34/66、TCP/IP传送到上位机；
• 通信模式有主动传送与被动传送；
• RS232、RS485通信速率可以设置；
• 读取标签的距离可以设置；
• 读取同一张标签的间隔时间是可以设置；
• 标签主动上传的速度是可以设置；
• 外部触发读取标签信息；
• 能够读取设备出厂信息；

设备工作状态指示

设备工作状态指示有两种方法。第1种：指示灯；第2种：通讯命令；

指示灯

从设备正面看去，2个指示灯分别为：电源指示灯（B灯）；工作正常和读到标签指示灯（A灯）；

• 只要通过电源适配器（9V1A）向设备供电，电源指示灯正常情况下发光。
• 设备接通电源后，工作正常和读到标签指示灯亮，设备进入上电初始化，初始化完成后，工作正常和读到标签指示灯每隔1秒钟闪烁1次。
• 当设备读到标签后，工作正常和读到标签指示灯亮时间长。

通讯命令

向设备发送“读取设备状态命令”可以读取设备内工作状态。

• 是否启动读卡；
• 是否读到卡；
• 读卡方式（受控与直接）；
• 通信方式（主动与被动）；
• 控制输出时间延时（保留功能）；
• 接收增益；
• 读卡触发延时；
• 触发读卡方式；

蜂鸣器读卡指示

当设备读标签时，蜂鸣器发声1次。发声时间（speaker_time）是可以设置的，如果发声时间为0，说明蜂鸣器发声禁止。

能够正确读取可读写型有源电子标签

该有源电子标签是属于可读写型电子标签。258TCP型2.4G全向有源RFID读写器能够读写这种标签。

读到的标签保存到缓冲区中

读写器读到电子标签后，到缓冲区内查找是否在规定的时间间隔（同个标签上传时间：same_tag_time）内已读到相同标签。如果已读到，不写入缓冲区；否则保存到缓冲区里。

缓冲区大小能够保存40个不同标签；

同个标签上传时间间隔（same_tag_time）是可以设置的，当同个标签上传时间间隔设置为0时；表示同个标签上传时间间隔为0，此时设备内部处理算法是：只要在没有上传（没有被上位机读走）缓冲区中有相同标签时，标签不保存。

读到标签后能够通过指示灯、蜂鸣器通知用户

读到标签后，通过指示灯、蜂鸣器来通知用户。

读到标签后能够通过RS232、RS485、韦根26/34/66、TCP/IP传送到上位机

读到的标签可以通过RS232、RS485、韦根26/34/66、TCP/IP传送到用户。

RS232、RS485采用相同的通讯协议。支持主动上传、被动上传两种模式，是可以通过通讯模式（comm_mode）的设置来切换通讯模式。

主动模式：是指设备读到标签后，保存到缓冲区中，按一定的读卡时间间隔（read_tag_time)把缓冲区内没有上传的标签主动传送给用户。读卡时间间隔是可以设置的。注意：主动模式，传送速度快，但没有应答过程，有可能丢矢数据。

被动模式：是指设备读到标签后，保存到缓冲区中，等待用户发“读标签命令”。接收命令后，把标签信息上传给用户，用户正确无误接收标签信息后，发送“确定标签正确接收”命令，设备接收到“确定标签正确接收”命令后，把已上传的标签删除。注意：被动模式，传送速度慢，有应答过程，可以保证接收的准确性。

使用RS232与RS485时不需要任何设置就可以直接使用。

要选择韦根26/34/66通讯时，必须先设置通讯端口（comm_port），设置成韦根26， 或韦根34， 或韦根66通讯。

韦根输出有7个参数可以设置的。分别为：

• 韦根输出脉冲参数（）：是指输出负脉冲（低电平）的宽度；
• 韦根位与位时间间隔（）：是指输出相邻两个负脉冲的时间间隔；
• 韦根输出第1个字节对应标签ID号的第几个字节（）；
• 韦根输出第2个字节对应标签ID号的第几个字节（）；
• 韦根输出第3个字节对应标签ID号的第几个字节（）；
• 韦根输出第4个字节对应标签ID号的第几个字节（）；
• 韦根两帧数据之间的时间间隔（）：是指一帧数据输出后，间隔多少时间，允许另一帧数据输出。

注意：T1，T2两个参数很重要，如果通讯不正常，通过调节这两个参数能够满足用户要求。

要选择TCP/IP通讯时，必须先设置通讯端口（comm_port），设置成TCP/IP。

设备为客户端，必须正确设置网络参数。采用主动上传通讯协议。

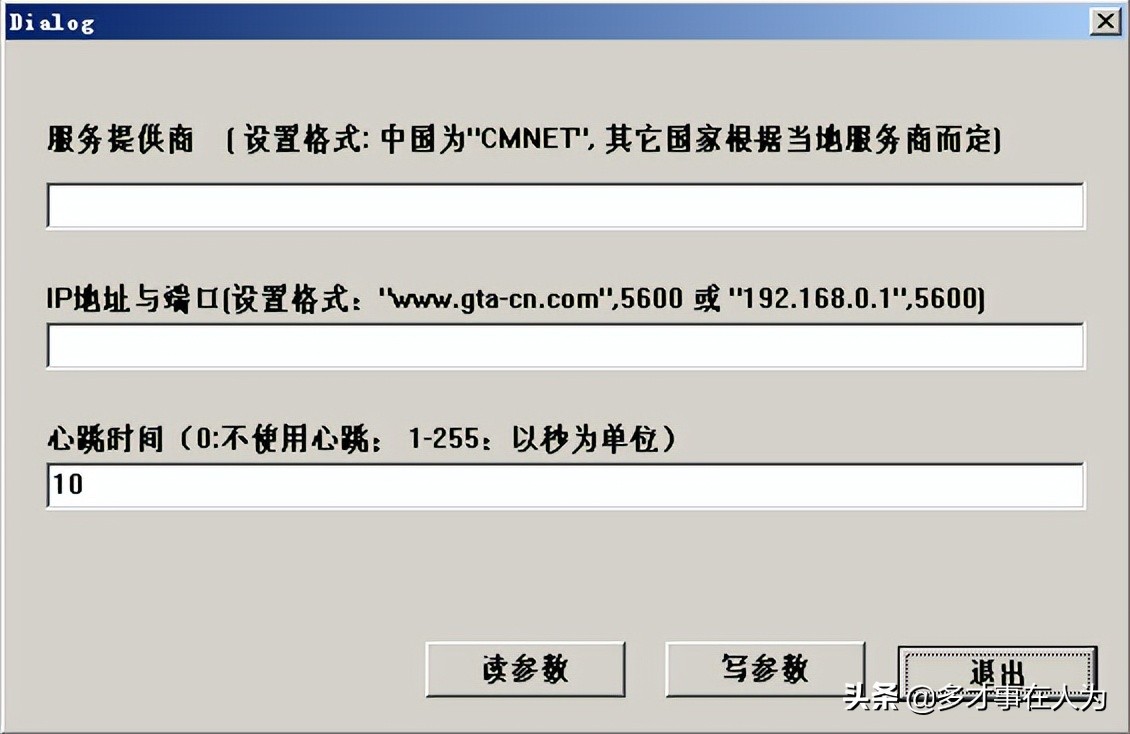

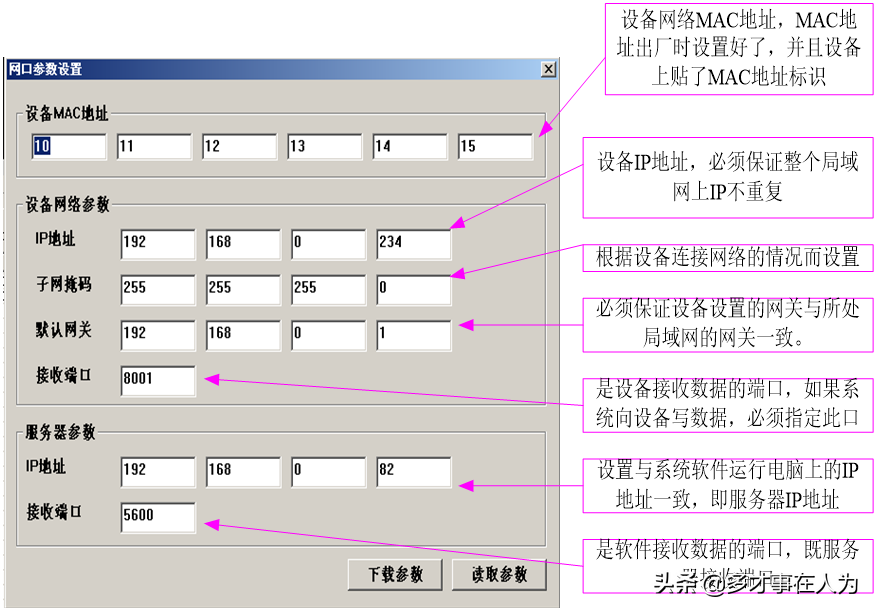

网络参数设置：

接收标签软件：udp_serv_dll_test.ext

通信模式有主动传送与被动传送

设备支持主动上传、被动上传两种模式，是可以通过通讯模式（comm_mode）的设置来切换通讯模式。

主动模式：是指设备读到标签后，保存到缓冲区中，按一定的读卡时间间隔（read_tag_time)把缓冲区内没有上传的标签主动传送给用户。读卡时间间隔是可以设置的。注意：主动模式，传送速度快，但没有应答过程，有可能丢失数据。

被动模式：是指设备读到标签后，保存到缓冲区中，等待用户发“读标签命令”。接收命令后，把标签信息上传给用户，用户正确无误接收标签信息后，发送“确定标签正确接收”命令，设备接收到“确定标签正确接收”命令后，把已上传的标签删除。注意：被动模式，传送速度慢，有应答过程，可以保证接收的准确性。

RS232、RS485通信速率可以设置

258TCP与其他产品不同，RS232与RS485共用了一个串行口。

RS232/RS485支持的通讯速率有：9600，11400，19200，28800，38400，57600，115200。

读取标签的距离可以设置

读取标签的距离是可以通过设置“标签接收增益”（rf_rx_gain）来调节。

读取同一张标签的间隔时间是可以设置

同一个标签上传时间间隔（same_tag_time），是用来设置，读到的标签要间隔设置的时间后，才能重新读。

标签主动上传的速度是可以设置

读卡时间间隔（read_tag_time),是用来设置标签的主动上传时间间隔的。

外部触发读取标签信息

外部触发信号有1路（DB15上的第9脚），低电平触发读卡操作。

能够读取设备出厂信息

出厂信息包括：

• 设备序列号
• 设备出厂日期

性能参数

一般性能

• 工作温度：-25 ~70℃
• 储存温度：-40 ~85℃
• 工作湿度：小于95%
• 外形尺寸：236mm×60mm×17mm
• 重量：0.3kg
• 工作电压：DC 7.5－12V，由配带的电源适配器供电
• 工作电流：小于200mA；

天线指标

• 频率范围：2400－2500MHz
• 带宽：100MHz
• 增益：5dBi
• 驻波比：≤1.5
• 输入阻抗：50欧姆
• 极化方式：垂直极化

技术指标

• 载波频率：2400－2500MHz；
• 发射频率：单载波；
• 发射载波功率：<=0dBm；
• 通讯接口：RS232、RS485、韦根26/34/66、 TCP/IP；
• RS232/RS485通讯速率可以设置（9600、14400、19200、28800、38400、57600（建议使用）、115200）；
• 具有多标签识别功能；
• 读取距离：与标签有关；
• 内部采用多缓存技术（可以同时读取40个标签的缓冲能力）；
• 记录存储空间：实时发送；
• 读取标签类型：可读写型标签通讯协议；
• 标签识别准确率：大于99.999999%；

演示软件说明

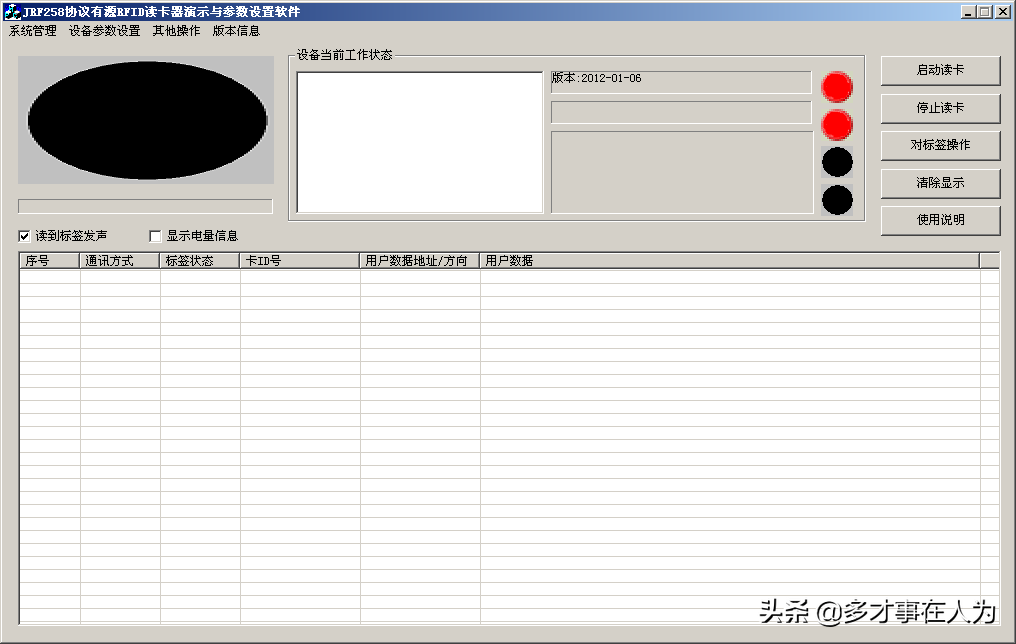

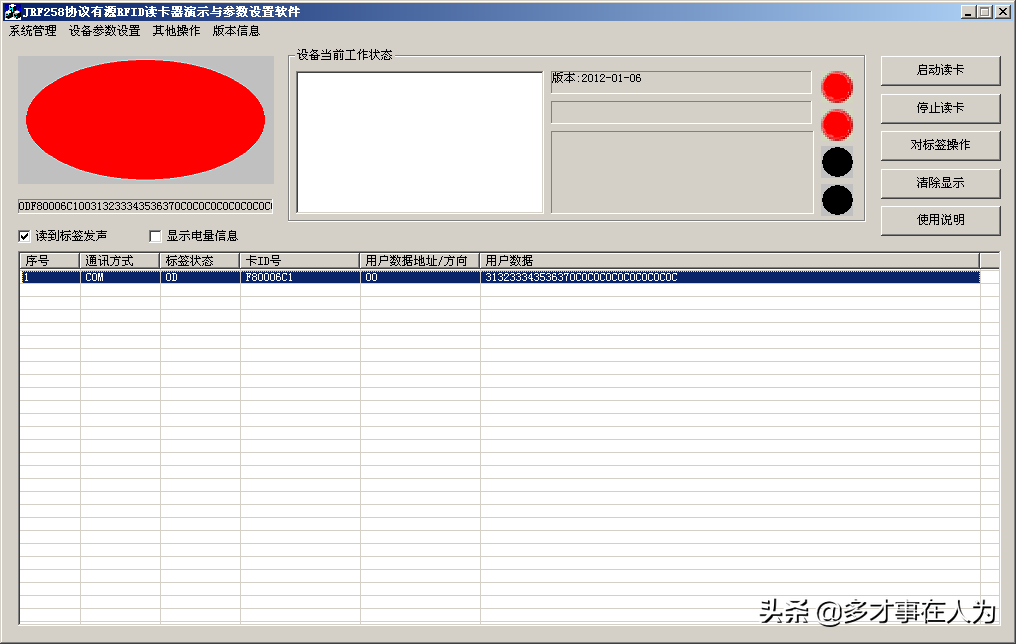

软件运行界面如下：

DEMO软件主要功能：

• 通信连接设置；
• 通信自动连接；
• 设备参数设置；
• 读取设备版本信息；
• 读取设备出厂信息；
• 恢复出厂设置；
• 对设备复位；
• 启动读卡；
• 停止读卡；
• 对标签读写操作；

通讯连接

通信连接有三种方法：

1.自动打开，软件会保存前面的打开的状态，启动时，自动以前面的状态打开；

2.当你知道设备的连接端口、通信波特率时，采用“通讯连接”；

3.当你不知道设备的连接端口、通信波特率时，采用“自动连接设备”；

方法1

运行软件后，系统以前一次的通讯参数连接到设备,如果参数有所变化。需要重新连接。

方法2操作步骤：

1．进入菜单“系统管理”—〉通信连接，如下图：

图7-1：进入通信连接设置路径

2．进入如下界面，选择连接到电脑的COM口，选择通信速率。

图7-2：通信连接设置界面

图7-3: 对连接参数的说明

3．点”确定”,连接完成, 软件会保存设置的参数,下次使用时不变;

方法3使用步骤:

1．进入菜单“系统管理”—〉自动连接设备，如下图：

图4-12：进入通信自动连接设置路径

设备参数设置

参数设置请参考第10节内容。

读取设备版本信息

设备版本信息包括：

• 设备型号；
• 版本；
• 设备嵌入式软件版本；
• 设备通讯协议版本；

读取设备出厂信息

出厂信息有：

• 设备SN号；
• 出厂日期；

恢复出厂设置

对设备复位

对设备复位相对于设备先断电，再加电。

启动读卡

停止读卡

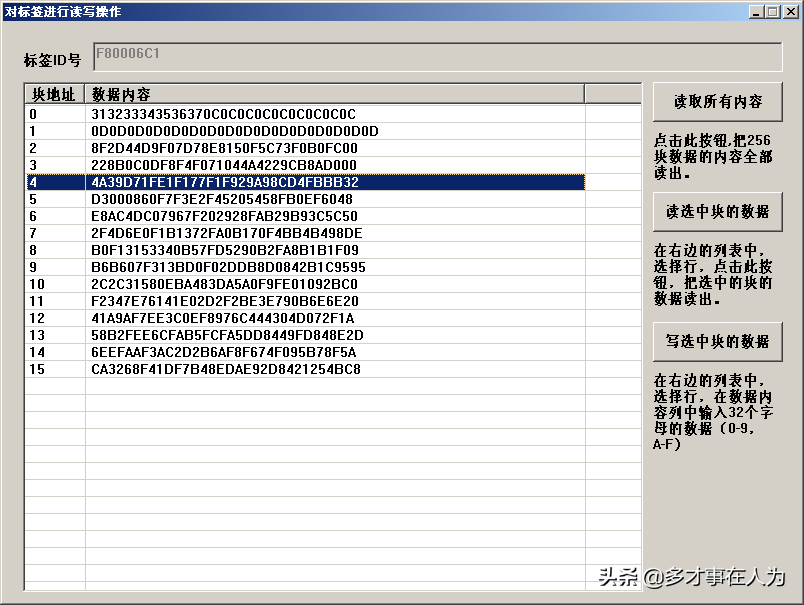

对标签读写操作

对标签读写操作步骤：

第1步： 选择要写的标签ID

第2步：点击“对标签操作”

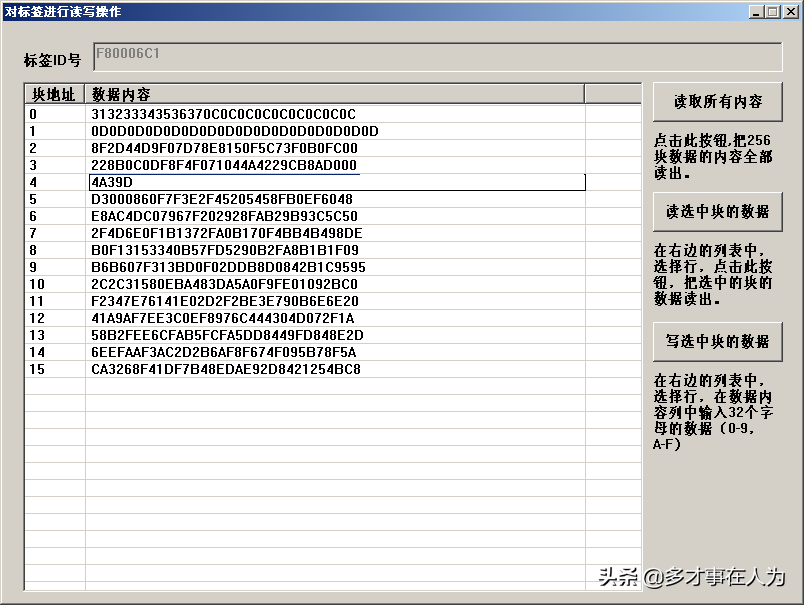

进入界面如下：

有三个操作功能：

• 读取所有数据；
• 读指定位置的数据；
• 写指定位置的数据；

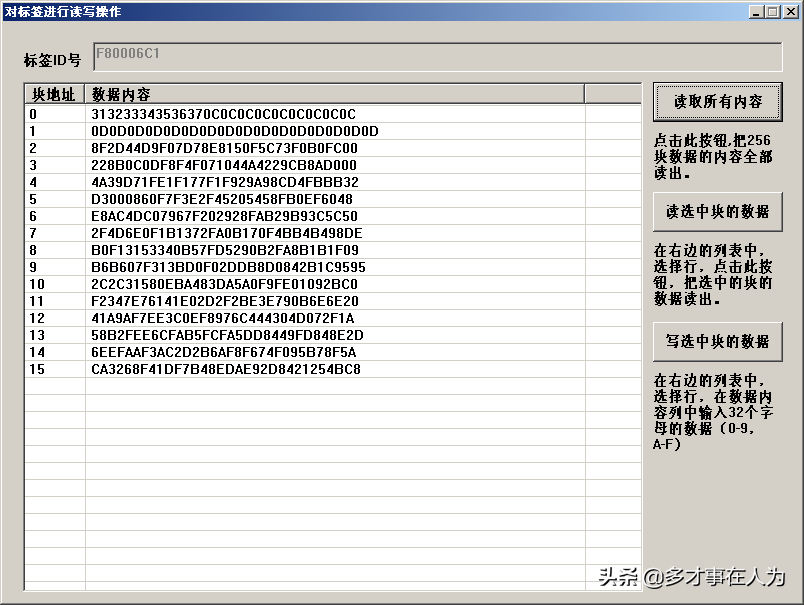

读取所有数据

读指定位置的数据

分2步：

1. 在左边列表中选择指定块地址；

1. 点击“读选中的块数据”；

写指定位置的数据

分3步：

1. 在左边列表中选择指定块地址；

2．在第2列中输入数据（16进制），连续输入32个字符（0-9，A-F），每两个字符组成一个字节的16进制数据，共16个字节。

3．点击“写选中的块数据”；

与上位机连接说明

通过RS232与PC机连接

信号地 -> PC机9针串口的5脚

232TX-> PC机9针串口的2脚

232RX-> PC机9针串口的3脚

注意：必需连接以上三根线，我们做技术支持发现，有些用户不连信号地，这是错误的。

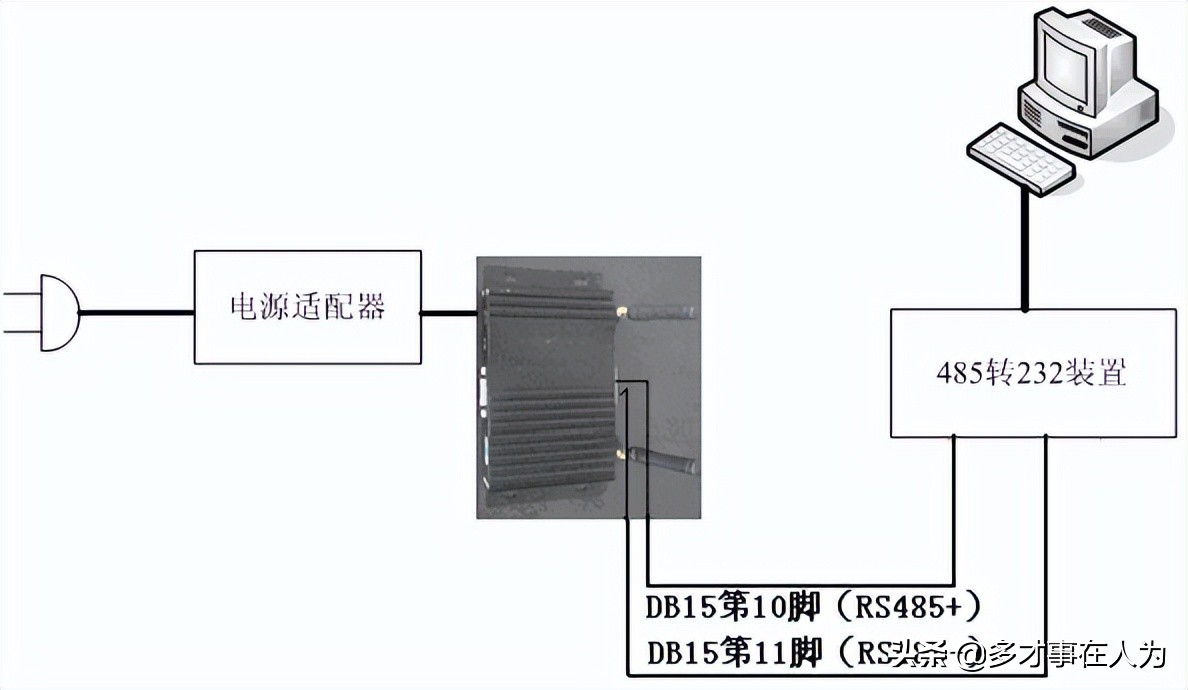

通过RS485与控制器连接

RS485A+ -》控制器RS485A+

RS485B- -》控制器RS485B-

信号地 -》可以连接到地也可以不连

注意：至少要连接2根线

通过韦根与控制器连接

WG0 —》控制器DATA0

WG1 —》控制器DATA0

信号地—》控制器GND

注意：必需连接以上三根线，我们做技术支持发现，有些用户不连信号地，这是错误的。

在停车场应用中，韦根是相对统一的，只要直接连接到控制器就会正常使用。但在实际中，一些控制器通过韦根很难连接，主要原因是，有的设计者对韦根脉冲的宽度规定太严，以致连接出现不稳定。该读卡器输出的韦根参数都可以调节的（有7个可调参数），其实只要调节下面两个参数就可以。

• 韦根输出脉冲参数（wg_pulse_time）;
• 韦根位与位时间间隔（wg_bit_time）;

通过RJ45与PC机连接

连接方法1

连接方法2

测试软件使用：udp_serv_dll_test.exe，详细使用方法如下：

udp_serv_dll_test使用方法

第1步：使用ActiveRFID_Reader.exe设置设备的网络参数

输入参数点击“下载参数”。

第2步：设置TCP/IP输出端口

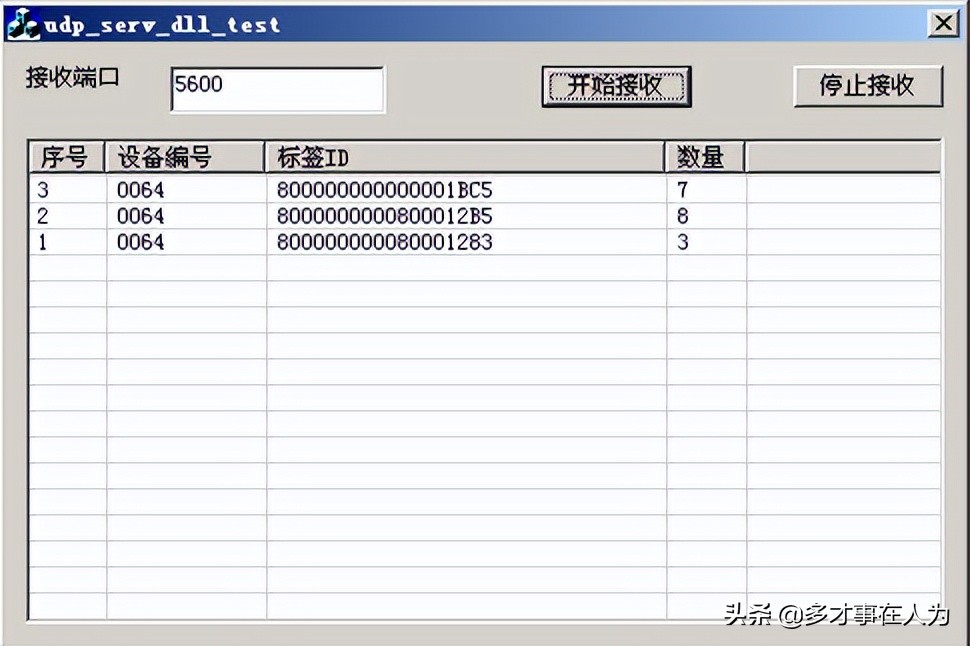

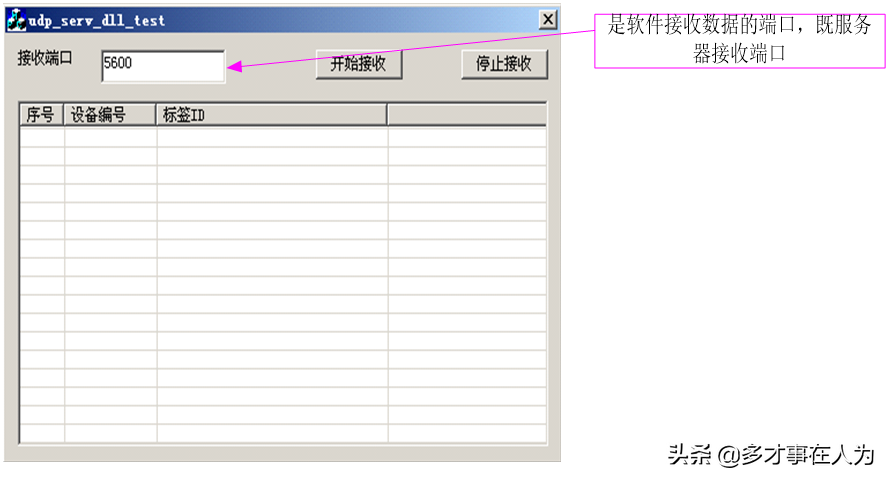

第3步：运行软件 udp_serv_dll_test.exe，显示如下：

第4步：输入接收端口

第5步：使用外部触发启动读卡。

把触发信号（DB15上的第9脚）连接到信号地（DB15上的第5脚）.

第6步：点击“开始接收”

界面上显示的设备编号，就是设备通讯地址。

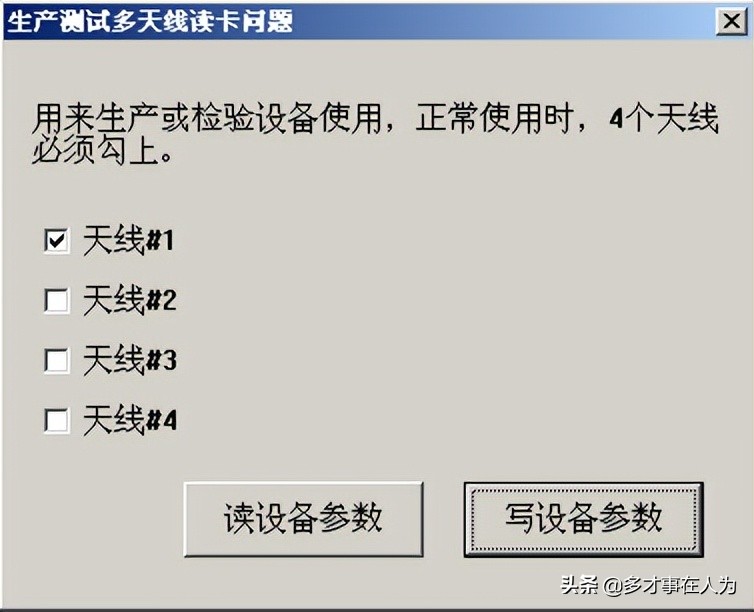

双天线操作

可以通过PC机软件来控制天线的操作。

触发读卡方法

触发读卡方式有两种

1. 命令方式

在有源RFID读卡器的升级产品会增加命令触发读卡方式，命令触发读卡流程：

图8-1： 一般读卡流程

图8-1： 推荐读卡流程

1. 把触发信号连接到地

把引线的触发信号（DB15上的第9脚）连接到信号地（DB15上的第5脚），即可不停地触发读卡。

设备参数

设备支持的参数设置有：

• 设备通讯地址（comm_address）；
• RS232RS485通讯速率(comm._rs232_baudrate)；
• 通讯端口(comm._port)；
• 同一个标签上传时间间隔（same_tag_time）；
• 写标签发射功率（rf_tx_power）;
• 读卡时间间隔（read_tag_time);
• 通讯方式（comm_mode）;
• 状态输出时间（state_out_time）;
• 读标签接收增益（rf_rx_gain）;
• 蜂鸣器发声时间（speaker_time）;
• 外部信号触发延时（cf_delay_time）；
• 韦根输出脉冲参数（wg_pulse_time）;
• 韦根位与位时间间隔（wg_bit_time）;
• 韦根输出第1个字节对应标签ID号的第几个字节（wg_out_byte1）；
• 韦根输出第2个字节对应标签ID号的第几个字节（wg_out_byte2）；
• 韦根输出第3个字节对应标签ID号的第几个字节（wg_out_byte3）；
• 韦根输出第4个字节对应标签ID号的第几个字节（wg_out_byte4）；
• 两帧数据之间的时间间隔（wg_frame_time）；
• 读标签模式

设备参数设置请使用公司的DEMO软件。

点击执行文件“

”。将弹出主界面对话框，如图：

通讯连接

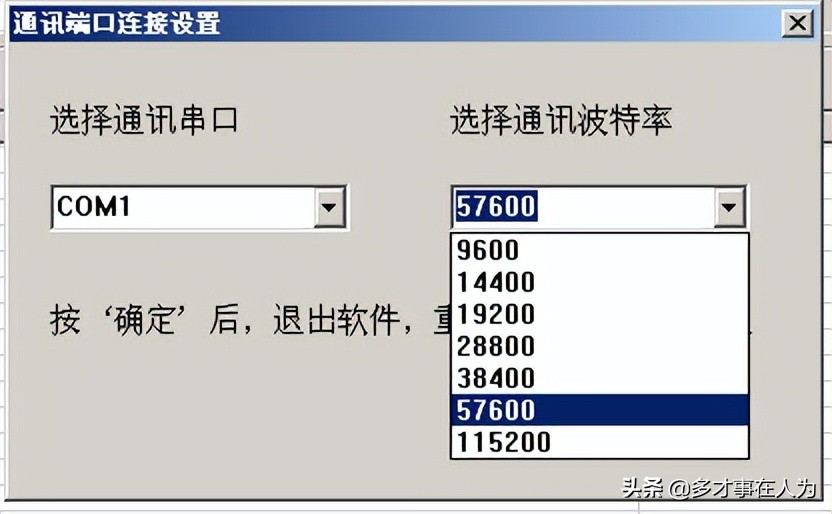

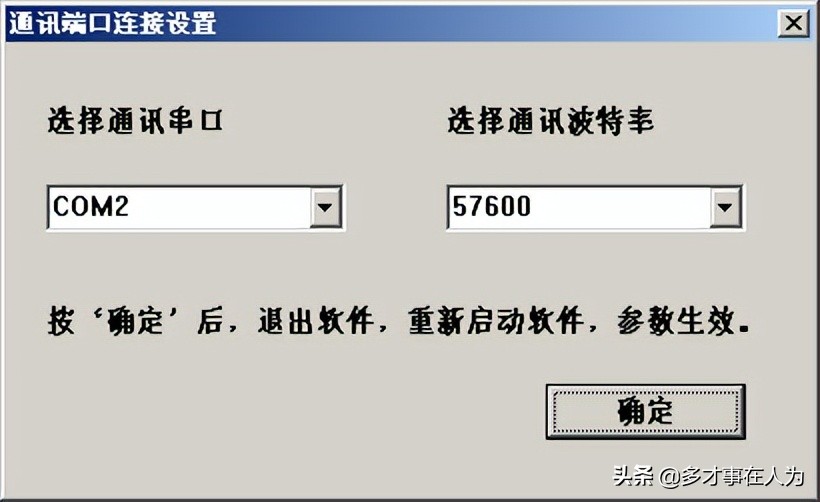

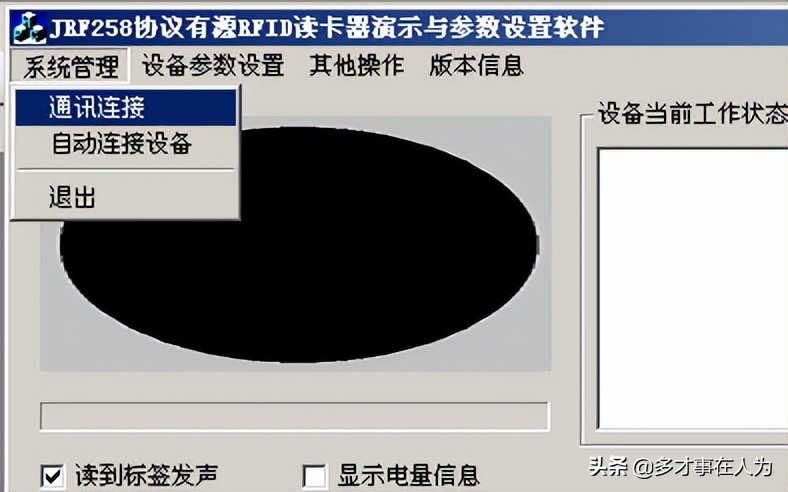

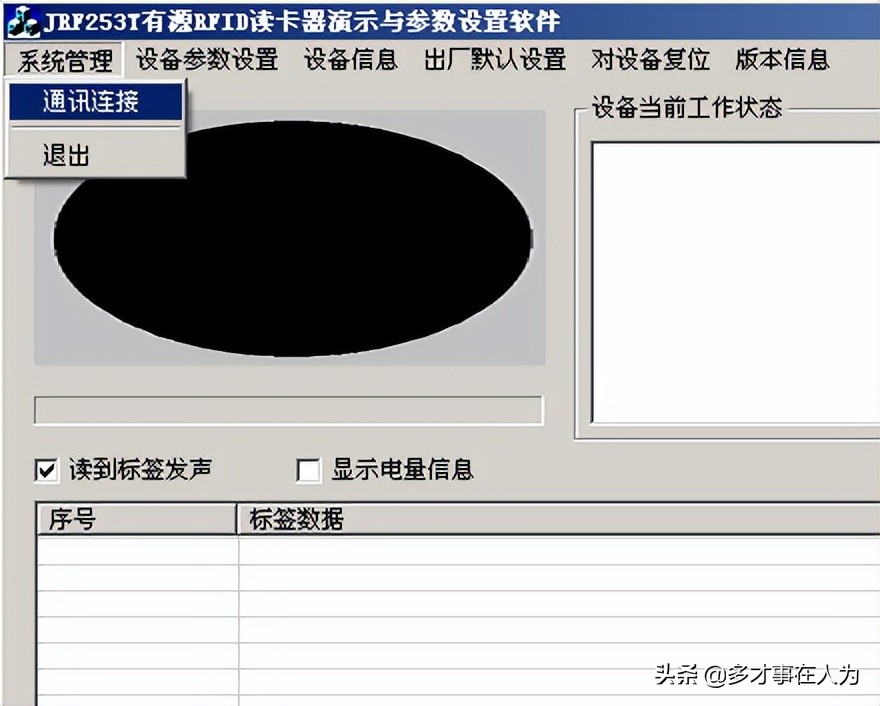

点击“系统管理”下拉菜单中的“通讯连接”，如图：

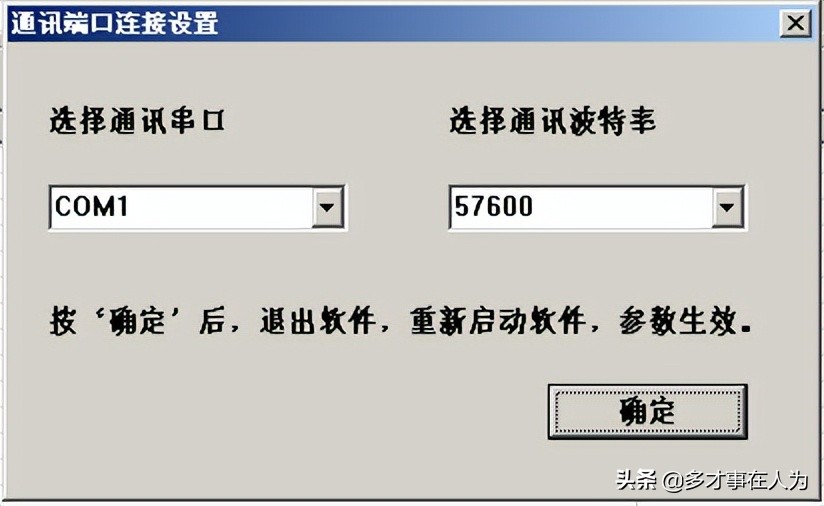

将弹出下图对话框：

“通讯串口”选择电脑与设备连接的串口号，通讯波特率选择设备所设置的波特率，出厂设置为57600。

选择后点击“确定”按钮。如设置正确，则主界面第一个指示灯将变亮。

.

通讯参数

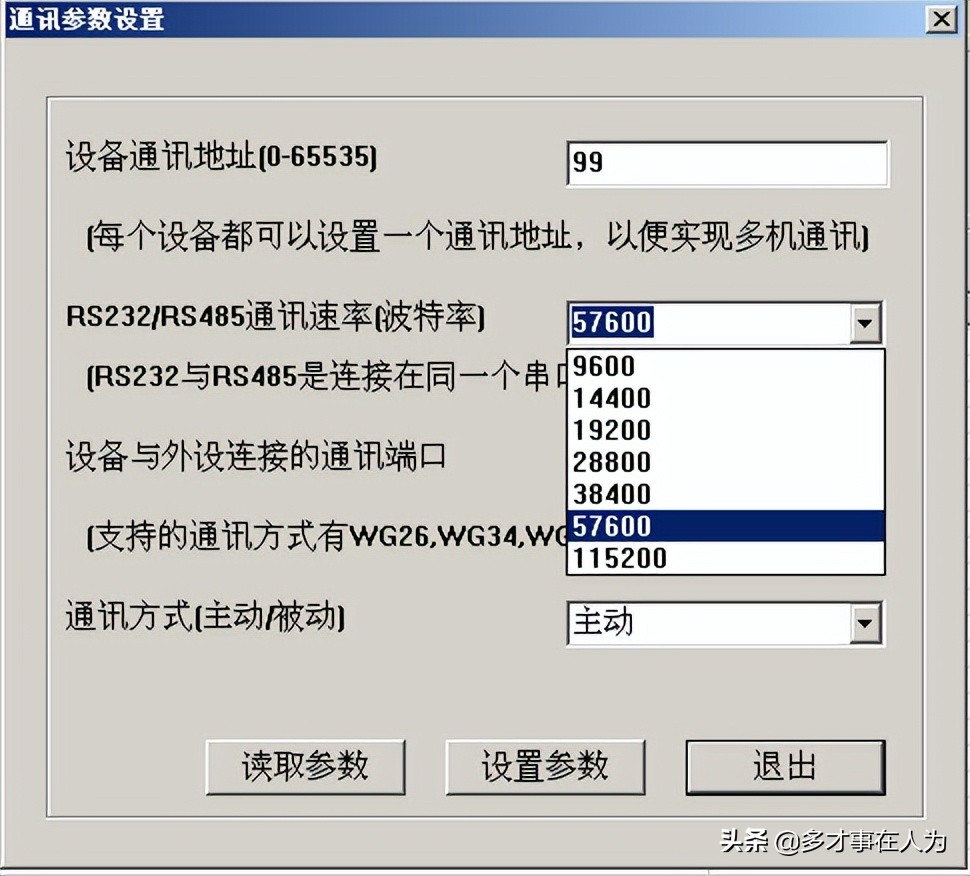

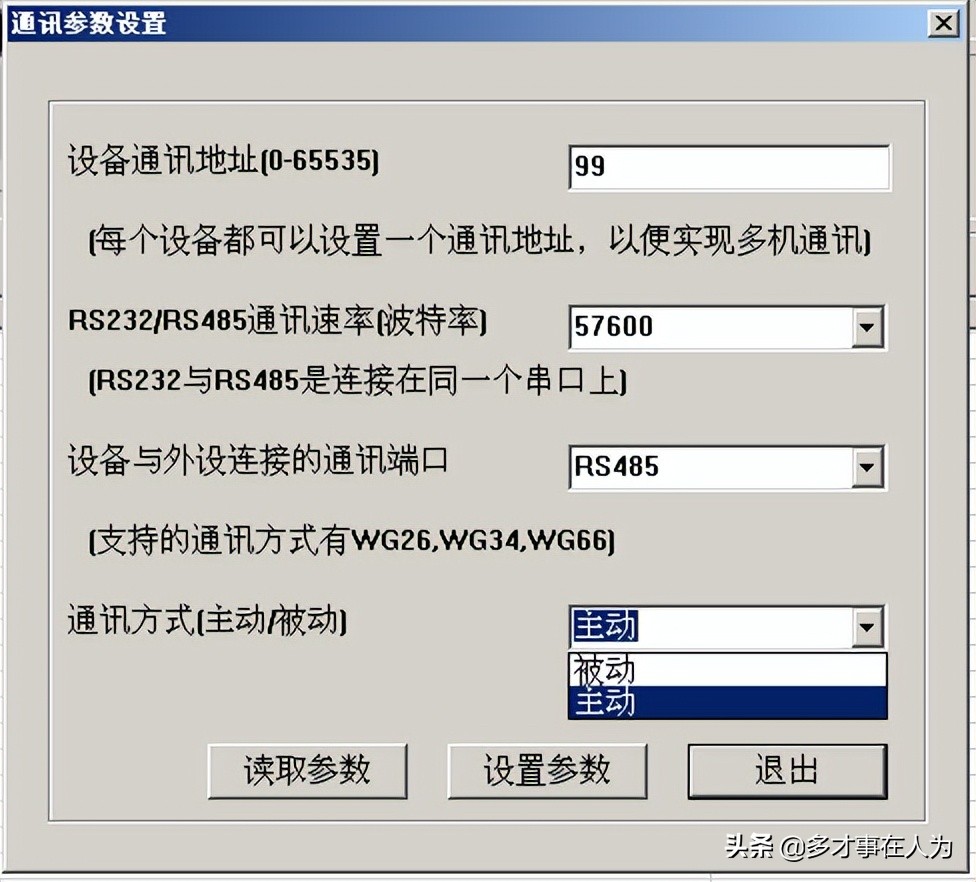

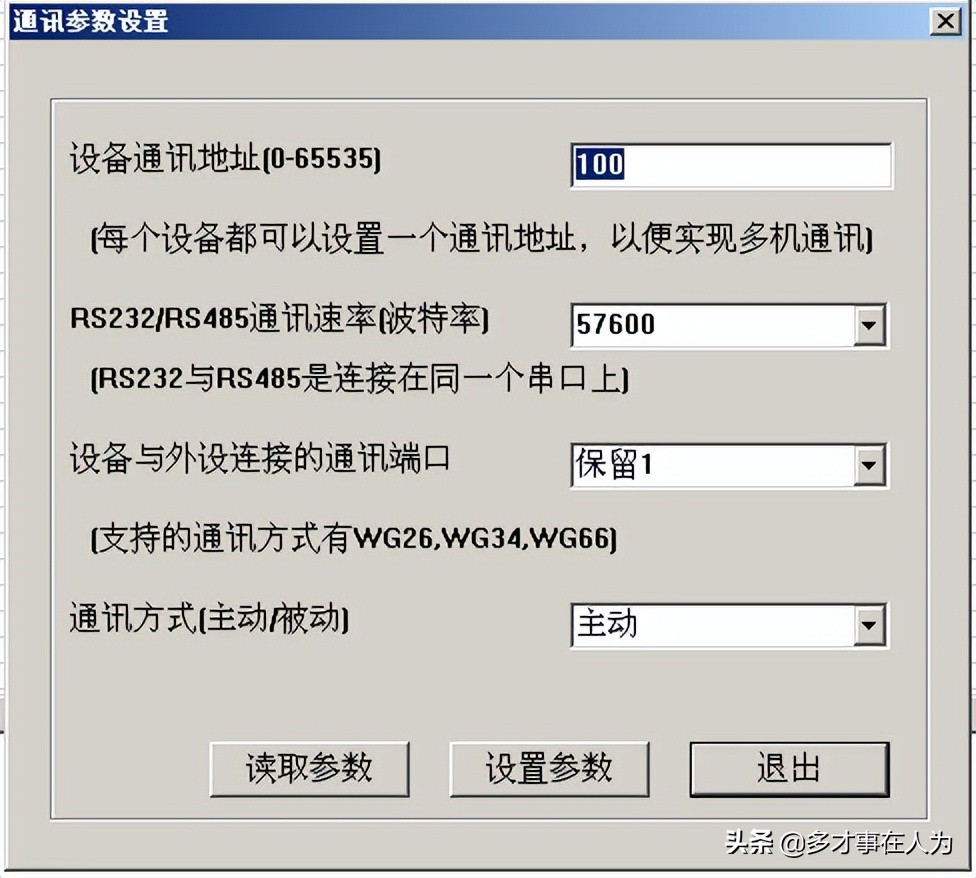

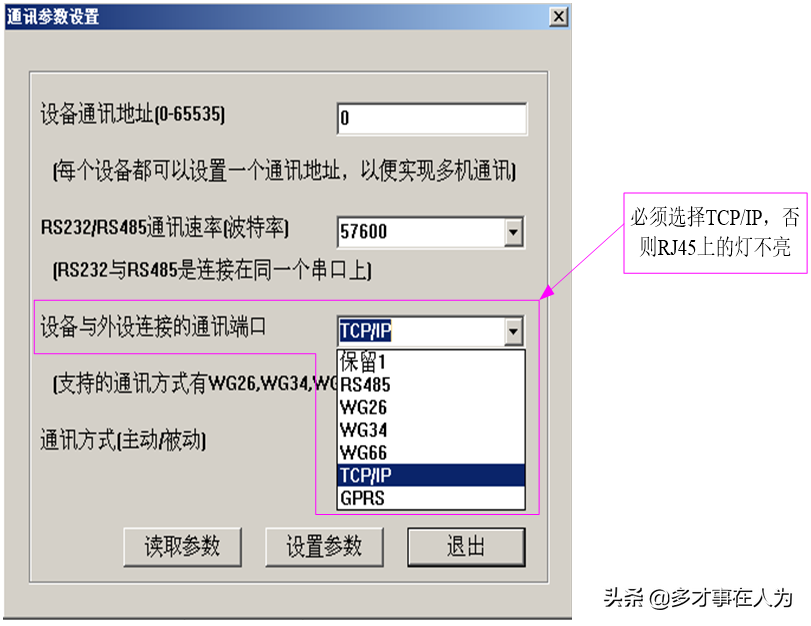

在主界面中点击“设备参数设置”菜单中的“通讯参数”，将弹出下图对话框：

1. 设备通讯地址

是指设备与电脑通讯（上位机）时，电脑可以指定与某个设备地址进行通讯，设备接收到数据与本身的地址比较，如果相同接收数据进行处理，否则不处理，注意：0为广播地址，如果接收地址为0的数据包，一定处理。

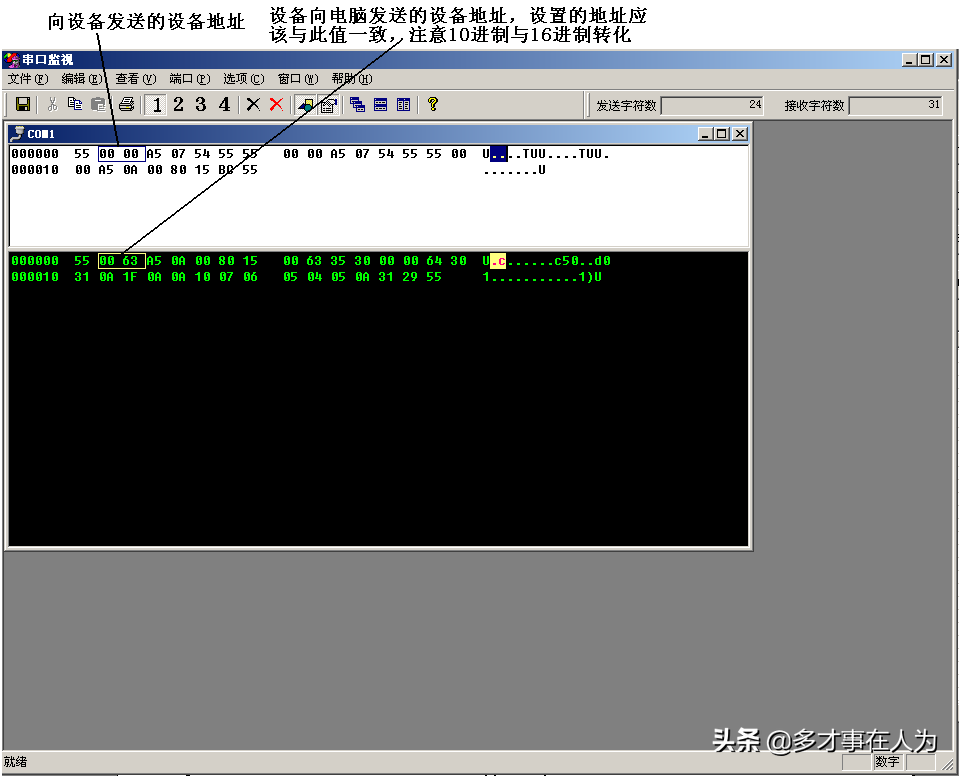

设置的设备地址可以从数据包的第1,2个字节看到。

输入的地址为：10进制，下面看到的是16进制：

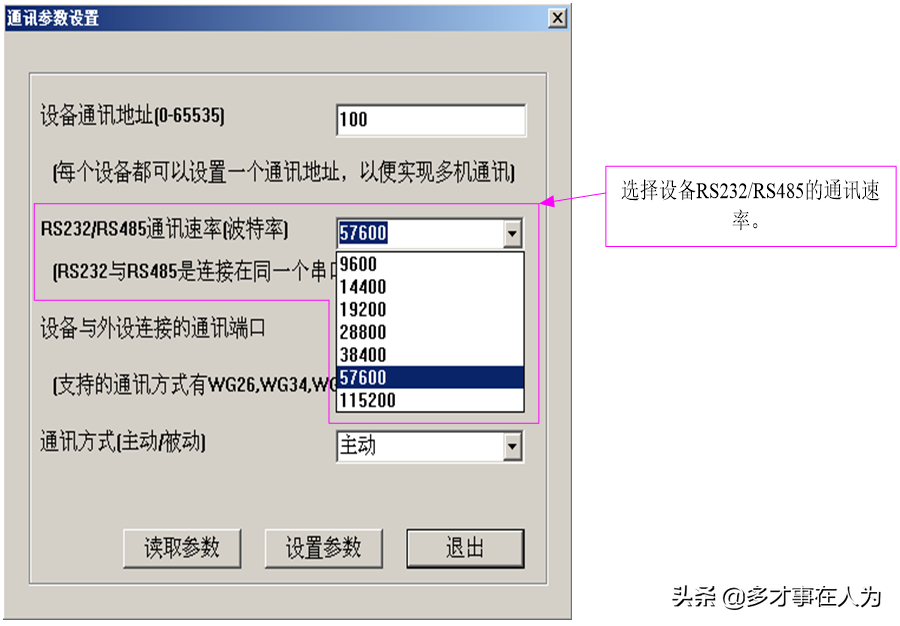

1. RS232/RS485通讯速率（波特率）：

通讯波特率是指设备以设置的速率与电脑进行异步通讯，注意：电脑与设备通讯时，必须设置相同的波特率，否则通讯不正常。

设置波特率步骤：

第1步：在软件上选择相应的波特率；

第2步：点击“设置参数”（把参数写入设备中）；

第3步：对设备复位；

第4步：进入软件通讯连接界面

第5步：设置软件的通讯速率与设置设备的通讯速率一致

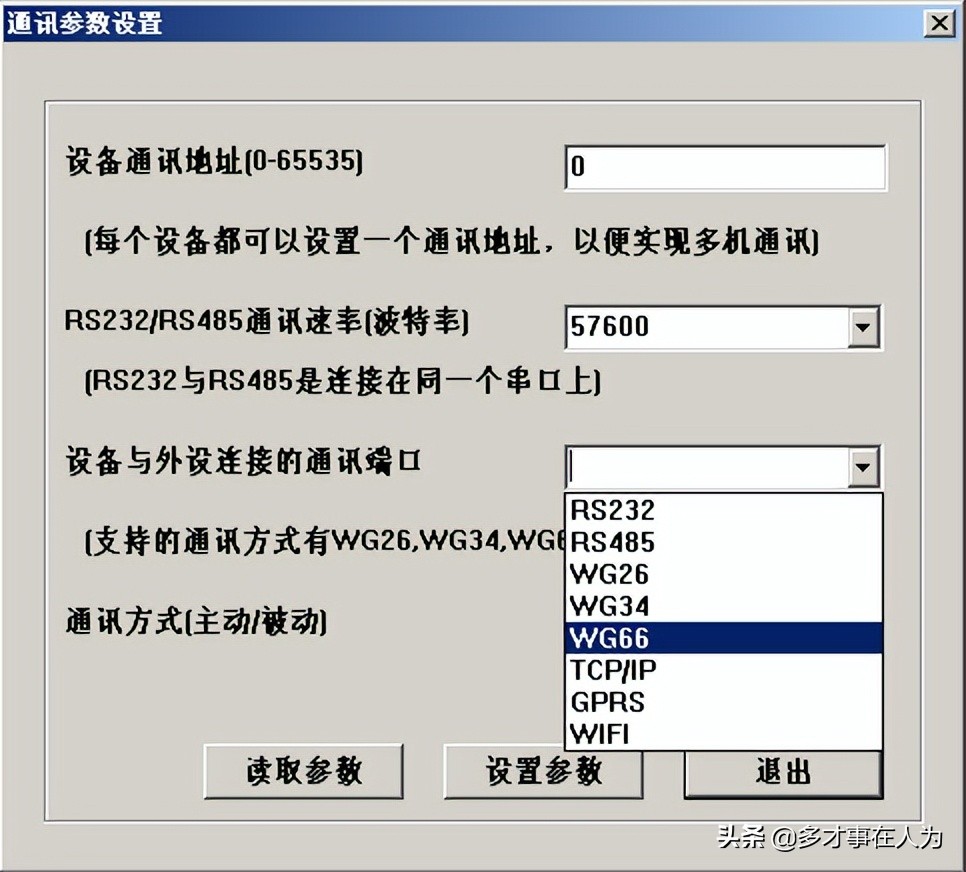

1. 设备与外设连接的通讯端口

本设备支持的接口有：

RS232

RS485

WG26

WG34

WG66

TCP/IP

设备与外设连接的通讯端口必须与此设置一致，RS232在任何情况下都可以直接使用。

要使用RS485必须设置为RS485。

WG26、WG34、WG66是停车场、门禁专用接口。

1. 通讯方式

被动方式：是指读到卡后，设备等待电脑发命令取数据，发上命令后，要电脑确定数据接收有效后，清除卡号。

主动方式：是指设备读到卡后，直接向电脑发送。

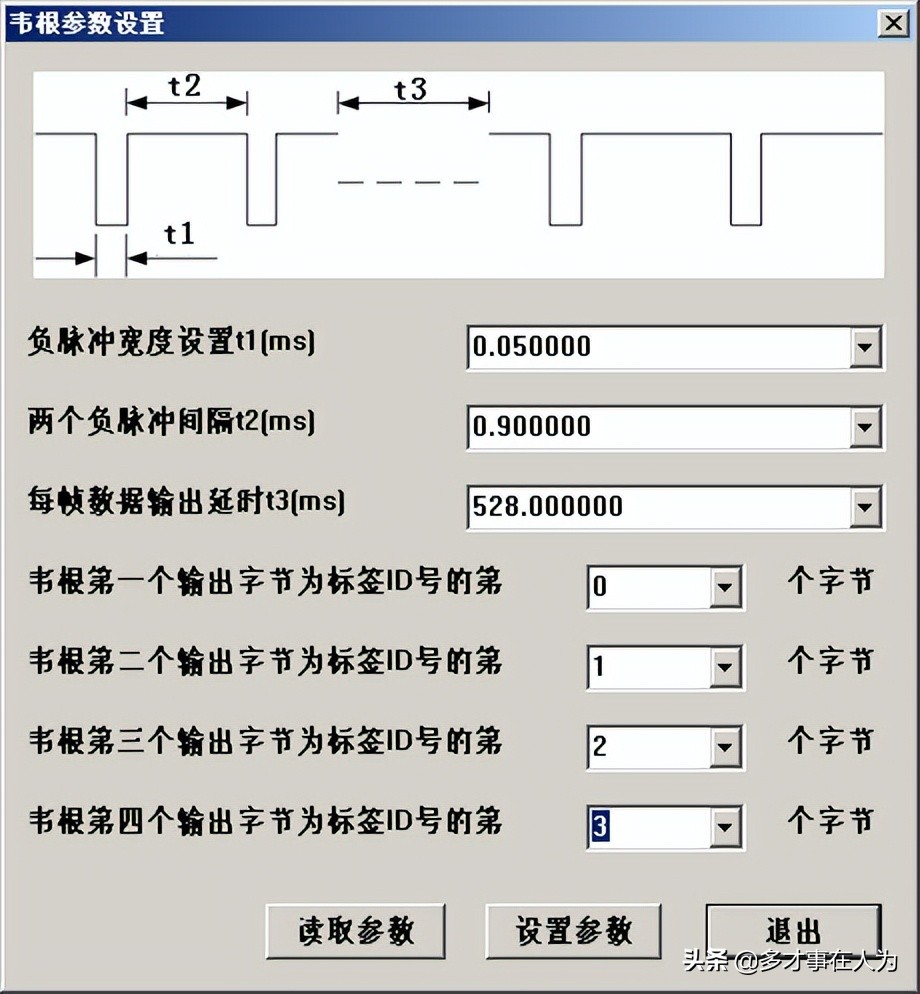

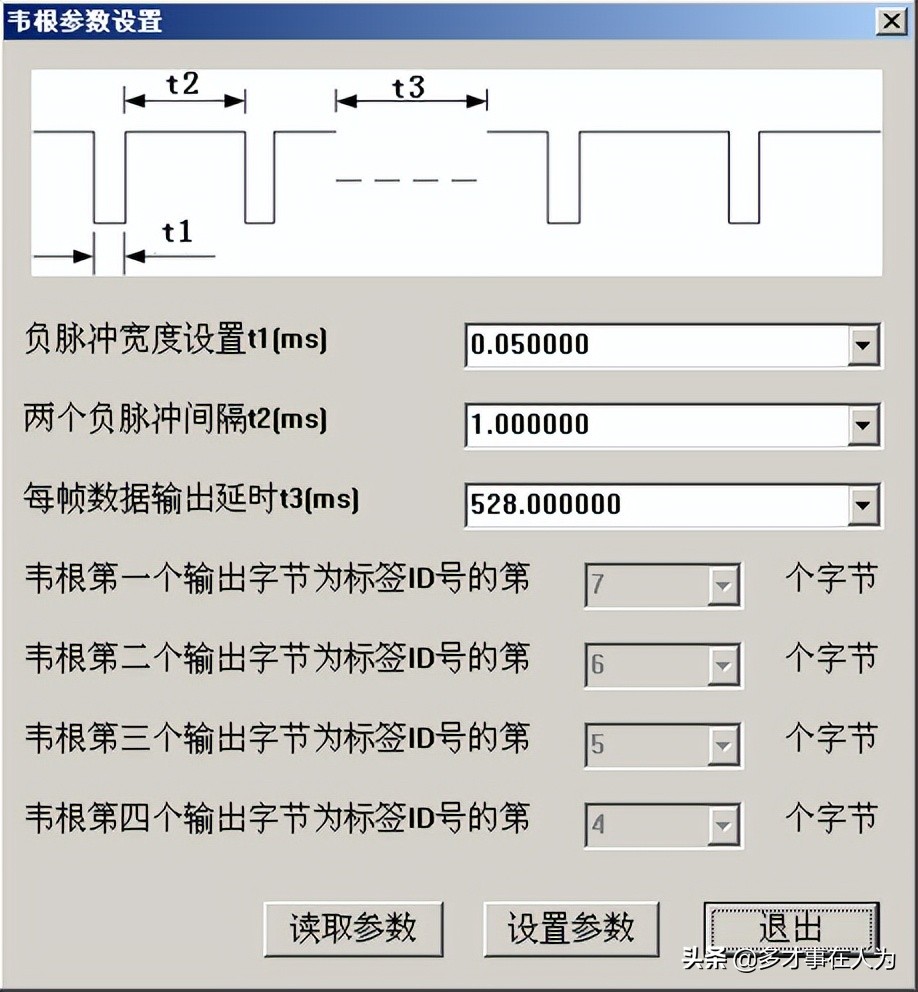

韦根参数

韦根参数有：

1. 负脉冲宽度设置；
2. 两个负脉冲间隔；
3. 两帧韦根数据之间的最小间隔；
4. 韦根输出的第1个字节对应为标签信息的第几个字节；
5. 韦根输出的第2个字节对应为标签信息的第几个字节；
6. 韦根输出的第3个字节对应为标签信息的第几个字节；
7. 韦根输出的第4个字节对应为标签信息的第几个字节；

标签信息定义如下：

WG26有效参数为：

• 负脉冲宽度设置；
• 两个负脉冲间隔；
• 两帧韦根数据之间的最小间隔；
• 韦根输出的第1个字节对应为标签信息的第几个字节；
• 韦根输出的第2个字节对应为标签信息的第几个字节；
• 韦根输出的第3个字节对应为标签信息的第几个字节；

例如如下设置参数：

WG26输出数据顺序如下：

WG34有效参数为：

• 负脉冲宽度设置；
• 两个负脉冲间隔；
• 两帧韦根数据之间的最小间隔；
• 韦根输出的第1个字节对应为标签信息的第几个字节；
• 韦根输出的第2个字节对应为标签信息的第几个字节；
• 韦根输出的第3个字节对应为标签信息的第几个字节；
• 韦根输出的第4个字节对应为标签信息的第几个字节；

例如如下设置参数：

WG34输出数据顺序如下：

WG66有效参数为：

• 负脉冲宽度设置；
• 两个负脉冲间隔；
• 两帧韦根数据之间的最小间隔；
• 韦根输出的第1个字节对应为标签信息的第几个字节；
• 韦根输出的第2个字节对应为标签信息的第几个字节；
• 韦根输出的第3个字节对应为标签信息的第几个字节；
• 韦根输出的第4个字节对应为标签信息的第几个字节；
• 韦根输出的第5个字节对应为标签信息的第n字节；(默认)
• 韦根输出的第6个字节对应为标签信息的第n+1字节；(默认)
• 韦根输出的第7个字节对应为标签信息的第n+2字节；(默认)
• 韦根输出的第8个字节对应为标签信息的第n+3字节；(默认)

例如如下设置参数：

WG66数据顺序如下：

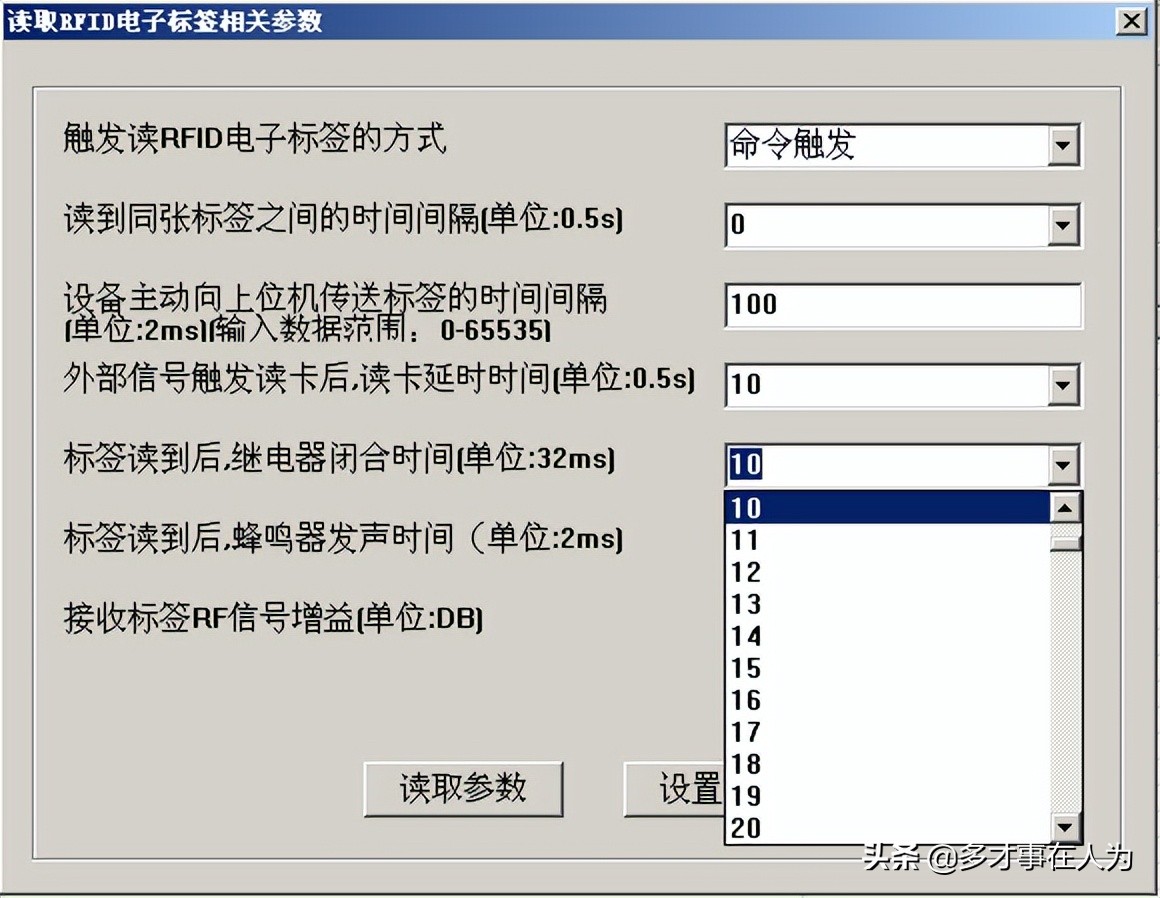

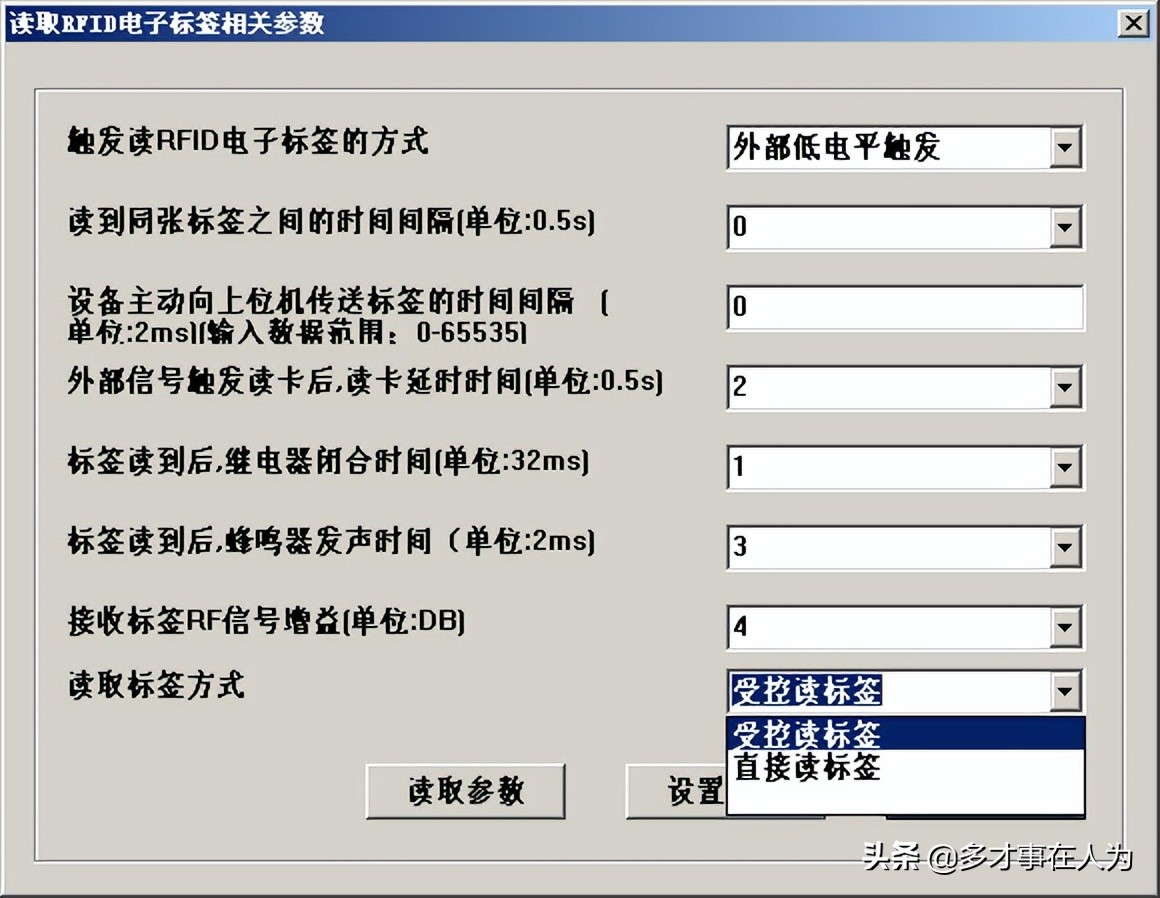

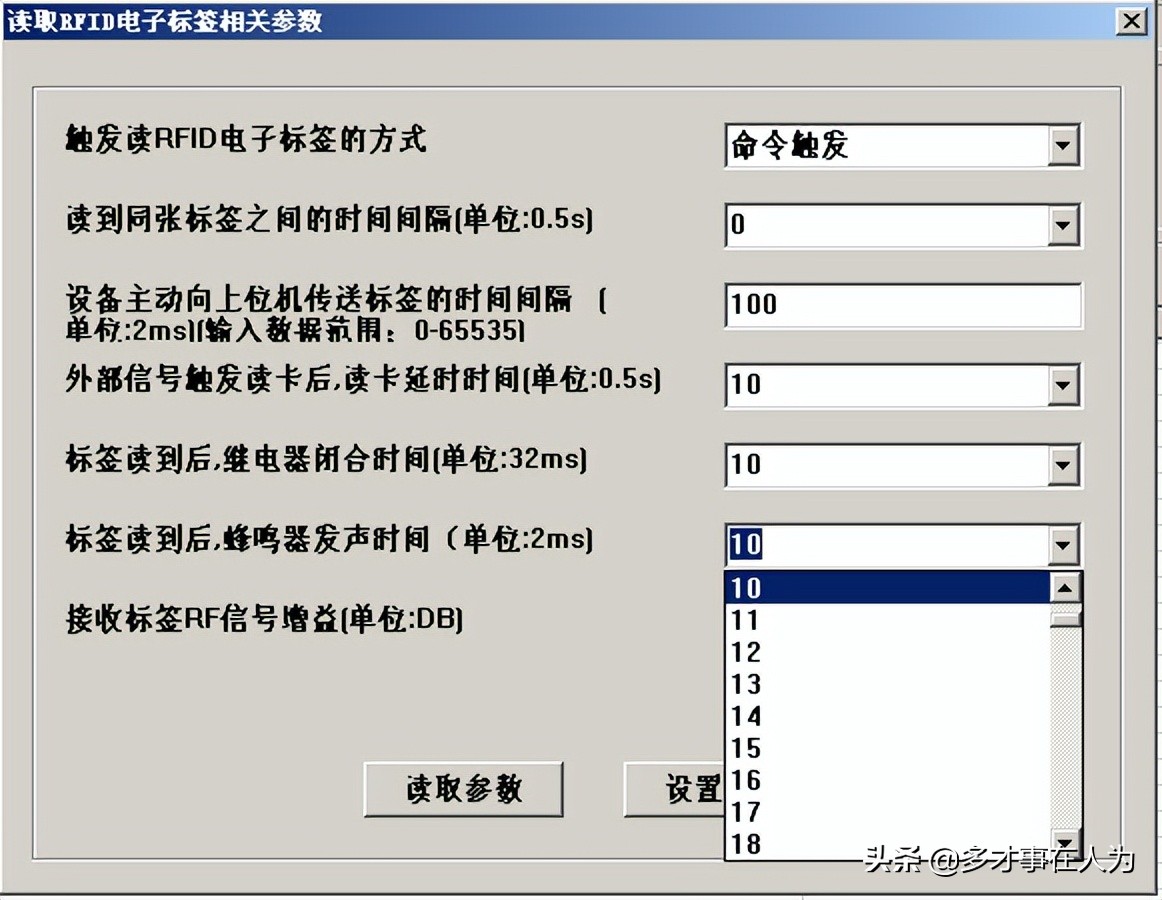

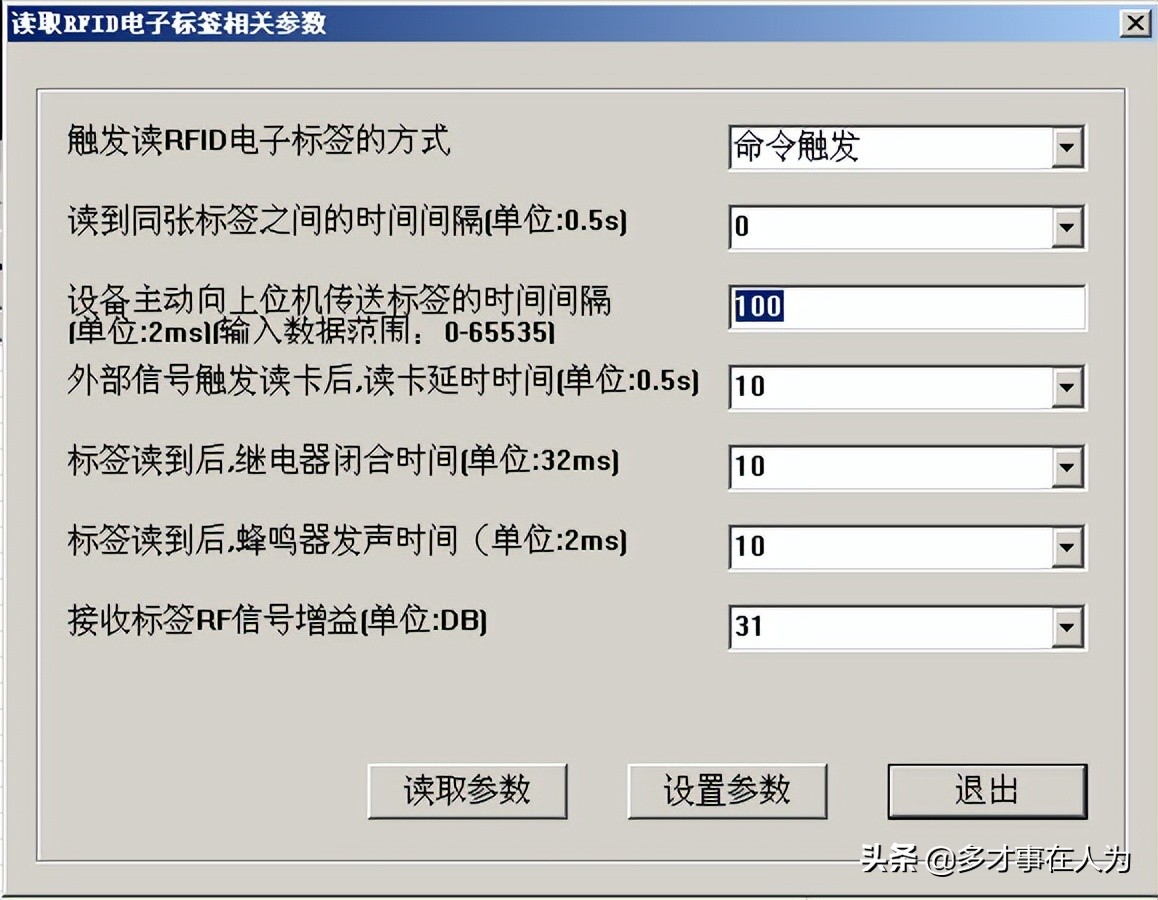

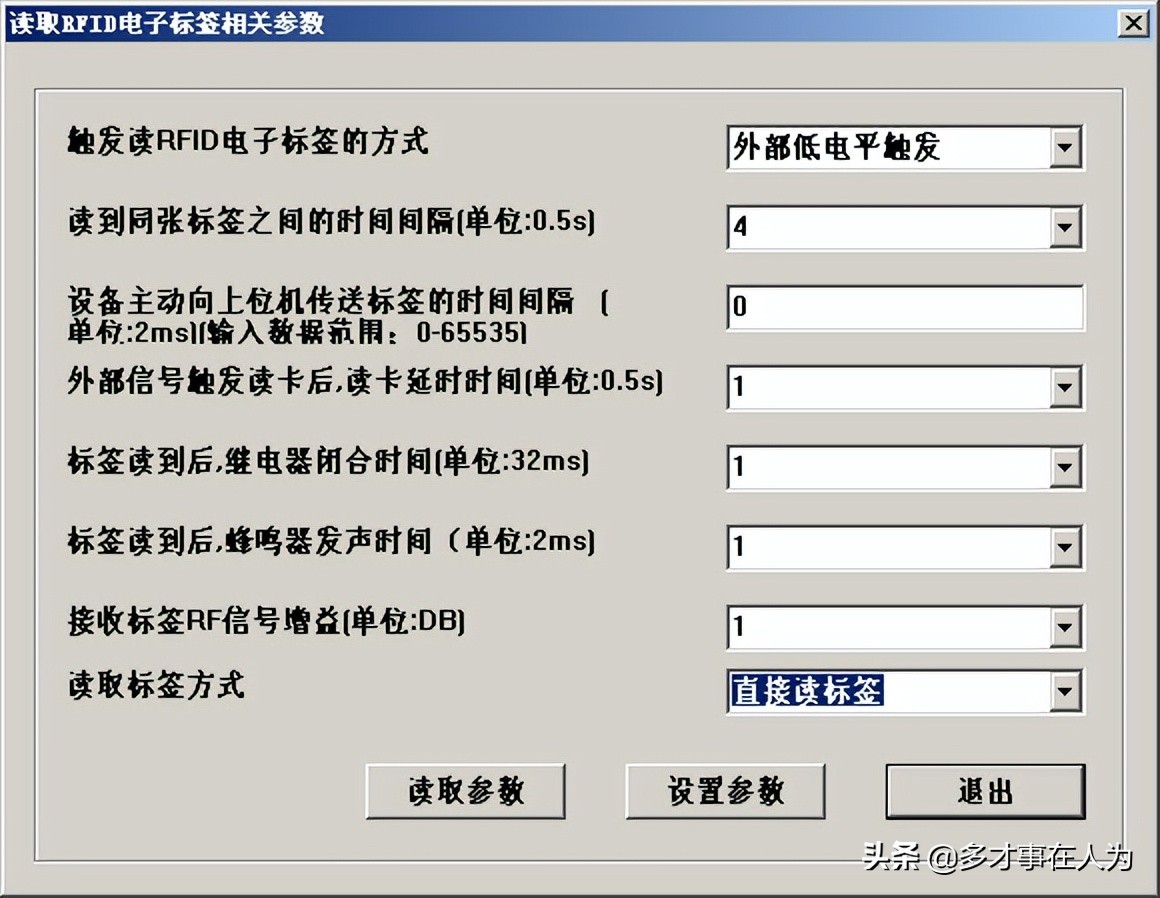

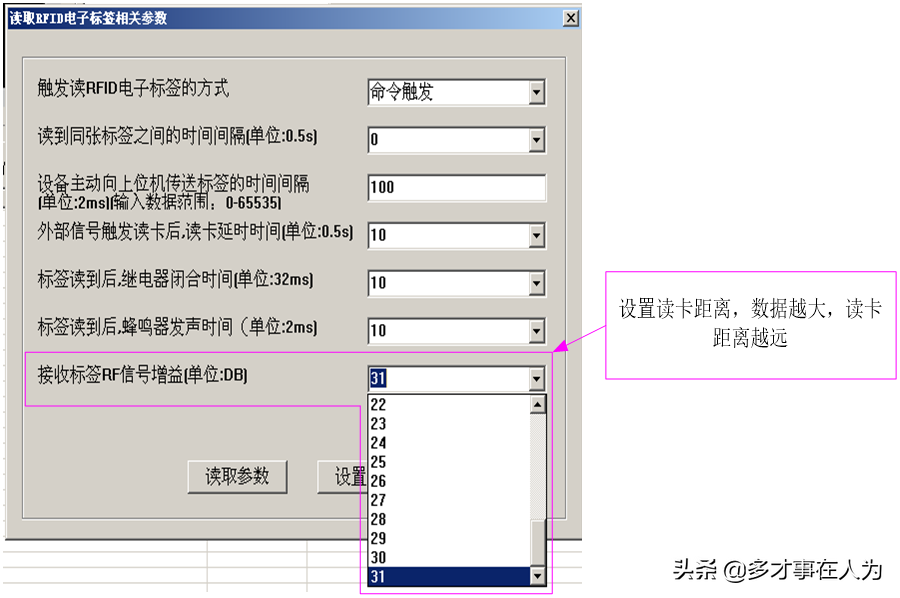

RFID相关参数

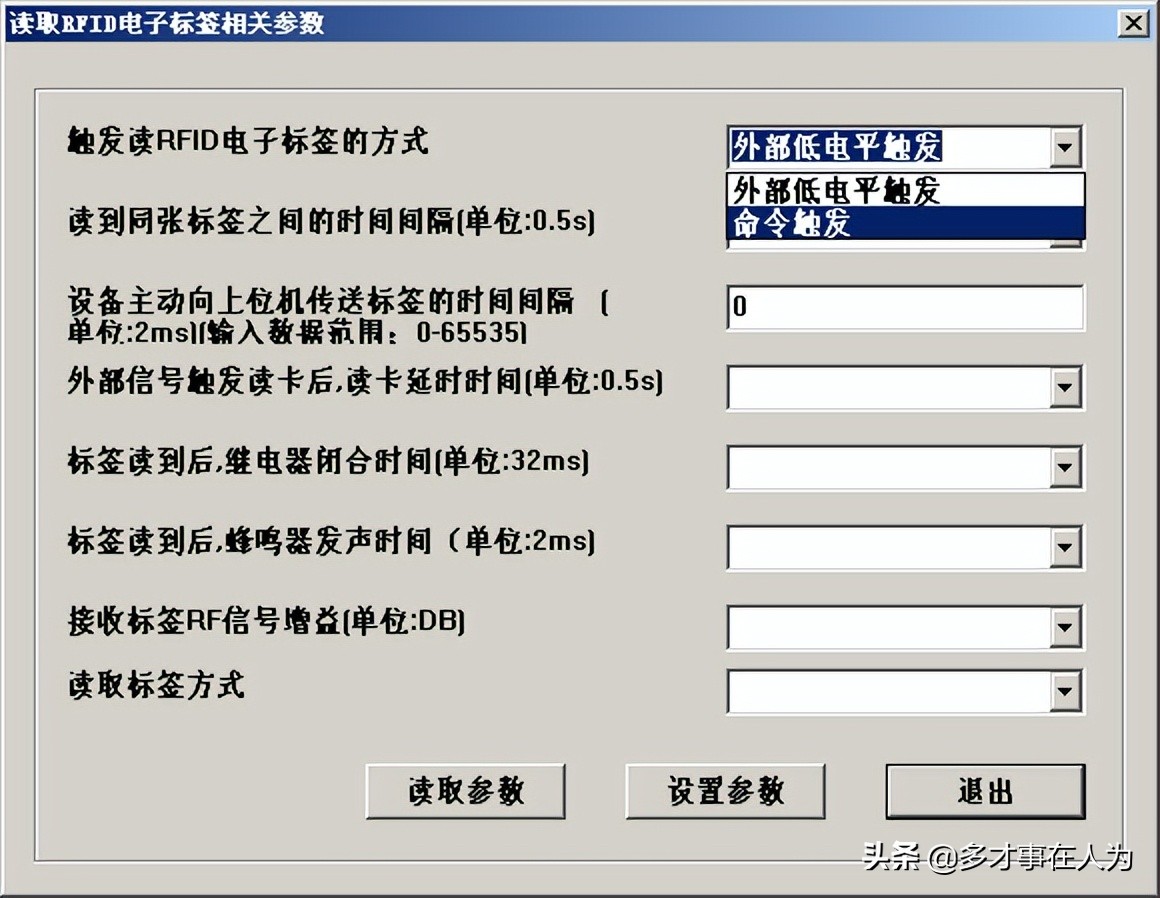

1. 触发读卡方式

触发读卡方式有：

• 外部低电平触发；命令触发。

外部低电平触发是指：外部信号接低电平，用来启动读卡；

命令触发：是电脑发命令，用来启动读卡操作。

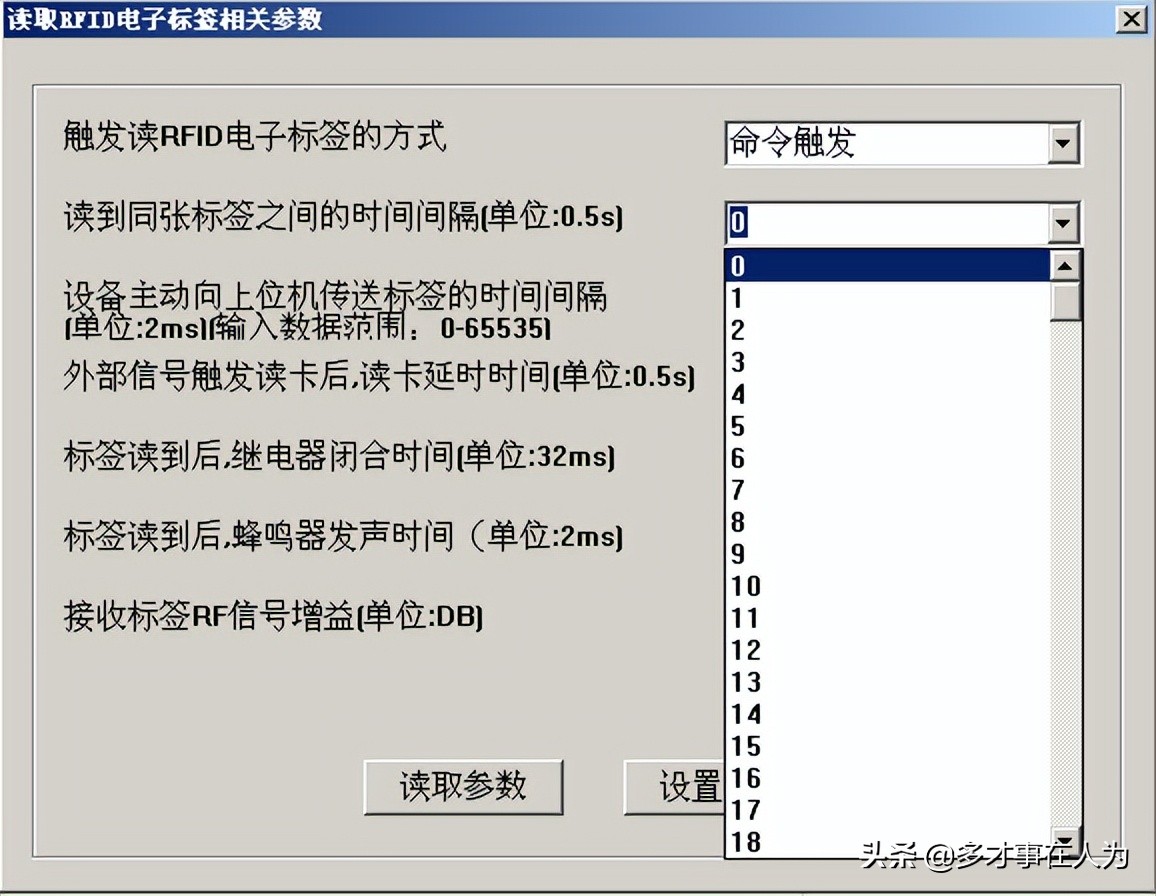

1. 读到同张标签之间的时间间隔

是指读到的同张标签要间隔设置的时间后，才能重新读。

1. 设备主动向上位机传送标签的时间间隔

是指设备主动向上位机传送标签之间的时间间隔（时间不是很准）

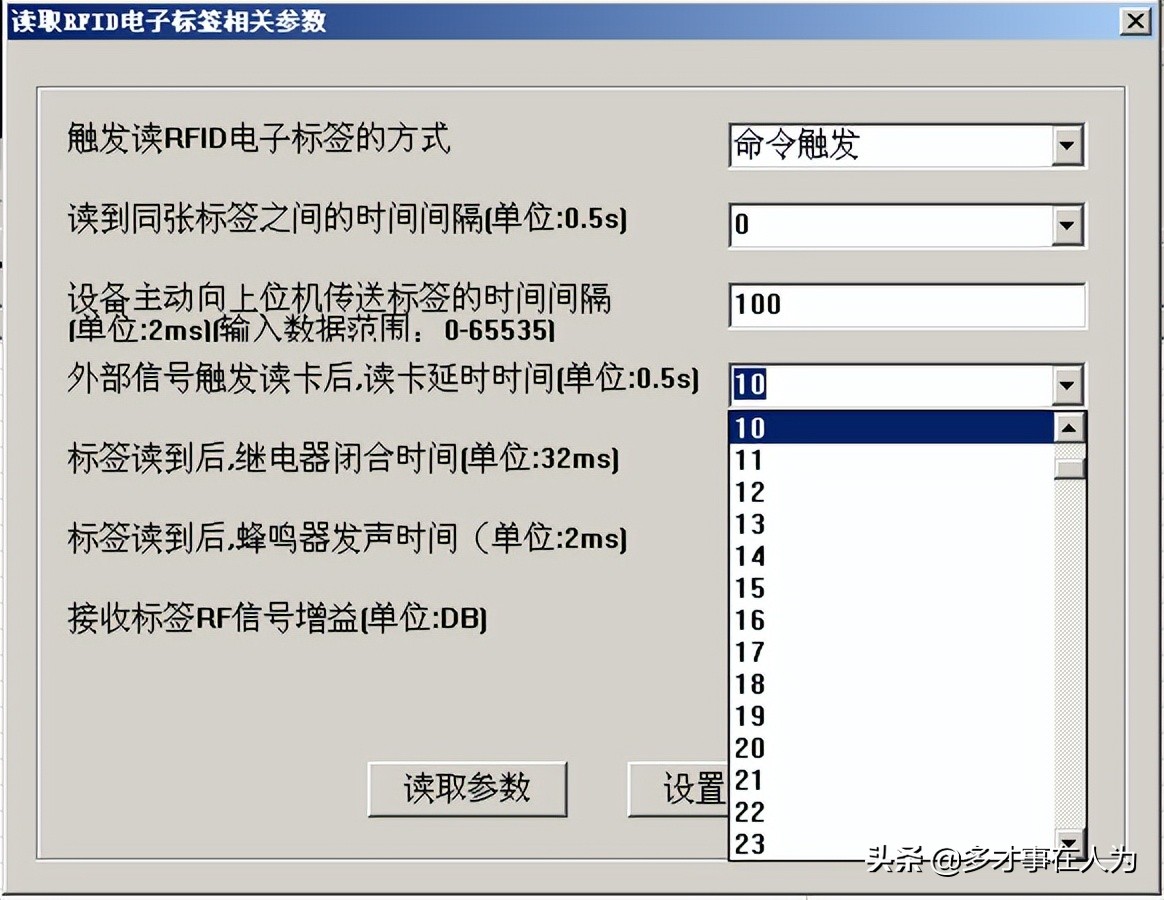

1. 外部信号触发读卡后，读卡延时时间

外部信号触发读卡后，读卡延时时间是指当外部信号触发读卡后，启动读卡，触发信号消失后，读卡不会立即消失，读卡延时一段时间后，停止读卡。延时一段时间就是要设置的值。

1. 标签读到后，继电器闭合时间（可选）

标签读到后，会产生一个继电器闭合操作，继电器闭合时间长短与此项有关

1. 标签读到后，蜂鸣器发声时间

设置为0时，禁止发声；发声时间长度与此项有关。

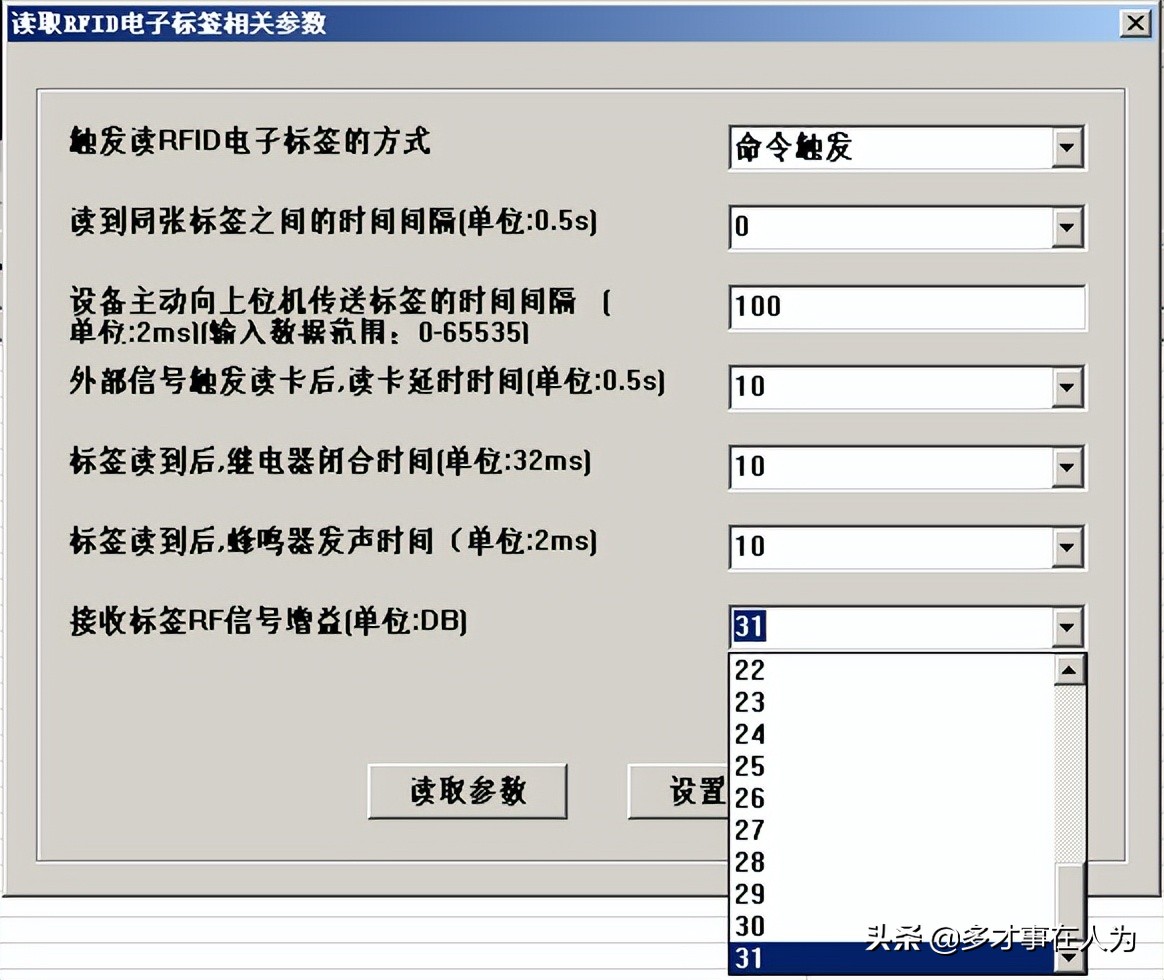

1. 接收标签RF信号增益

接收标签RF信号增益是指读标签时，设备对接收到的标签RF信号的增益；增益越大读卡越远；建议使用127dBm的增益。

1. 读取标签方式

读取标签方式有：

• 直接读取
• 授控读取

直接读取是指直接对标签进行读取，不做任何控制（增益，算法）处理，特点：

• 读取距离远；
• 防碰撞能力强；
• 读标签速度快；

授控是指对标签进行读卡增益，算法等处理，目的：

• 读标签距离控制好；
• 读标签的角度控制好；
• 读标签的方向性好；

GPRS参数设置

1. 心跳时间

心跳时间是指设备与服务器使用TCP/IP或者GPRS通讯时，设备向服务器发送心跳包的时间间隔。如设置为0，则不发送心跳包。服务器可通过心跳包来监控设备与服务器的连接状态。

接口说明

电源插孔

序号	线的颜色	信号名称	备注
1	外	电源地
2	芯	电源正	7．5V-12V

DB9定义（RS232）

引脚号	信号名	方 向	说 明
1	系统占用		不能连接到其他设备上。
2	RS_TX	O	RS232发送。
3	RS_RX	I	RS232接收。
4	系统占用		不能连接到其他设备上。
5	GND
6	系统占用		不能连接到其他设备上。
7	系统占用		不能连接到其他设备上。
8	系统占用		不能连接到其他设备上。
9	系统占用		不能连接到其他设备上。

DB15定义（特殊功能）

引脚号	信号名	方 向	说 明
1	状态信号2	输入	PC可以查看；外部控制状态第6位（B5）
2	状态信号3	输入	PC可以查看；外部控制状态第7位（B6）
3	状态信号4	输入	PC可以查看；外部控制状态第8位（B7）
4	韦根DATA0	输出
5	信号地	地
6	继电器常开端		PC控制 读到标签控制输出 外部控制状态第4位（B3）
7	继电器常闭端
8	控制输出2	输出	PC控制；外部控制状态第2位（B1）
9	状态信号1及外部触发读卡信号	输入	PC可以查看；外部控制状态第5位（B4）
10	RS485A	正
11	RS485B	负
12	韦根DATA1	输出
13	控制输出3	输出	PC控制；外部控制状态第3位（B2）
14	继电器公共端
15	控制输出1	输出	PC控制；外部控制状态第1位（B0）

指示灯说明

A灯	工作正常与读到标签灯
B灯	电源指示灯

装箱清单

序号	产品型号名称	产品编号	数量	备注
1	258TCP型2.4G全向有源RFID读写器	RW-258TCP-CK-TCP	1
2	AC-DC9V1A电源适配器	AC2DC-MS710-9V1A-N	1
3	3芯直连串口线	CON-DB9-3DL-N	1
4	5dBi全向天线	ANT-2G4-5DB-N	2
5	合格证		1
6	外接信号说明书		1

设备清单：

电子文件清单：

序号	文件名称	文件说明	备注
1		使用说明书
2		开发指导书
3		底层通讯协议
4		API涵数
5		API涵数说明
6		演示软件
7		演示软件使用说明
8		演示软件源代码
9		DEPHI调用VC API说明
10		VB调用VC API说明
11		C#调用VC API说明

问题解答

日常维护

设备为小功率设备，正常使用下不易坏。从用户反馈情况统计，易发生故障总结如下：

• 电源适配器；
• 通信不正常；
• 读卡距离近；

指示灯都不亮

出现情况，有如下原因：

• 没有接通电源；
• 设备指示灯坏了；

工作正常灯不闪亮（常亮）

出现情况，有如下原因：

• 设备没有进入正常工作状态；
• 设备指示灯坏了；

RS232通讯不正常

出现情况，有如下原因：

• 串口线没有插好；
• 软件打开的COM口与实际连接的COM口不一致；
• 软件打开的COM口的波特率与实际设备设置的波特率不一致；
• 设备内部故障；

RS485通讯不正常

出现情况，有如下原因：

• 线没有接好；
• 软件打开的COM口与实际连接的COM口不一致；
• 软件打开的COM口的波特率与实际设备设置的波特率不一致；
• 设备内部故障；

读卡近

出现如此情况，有如下原因：

• 设置参数太小；

不读卡

出现如此情况，有如下原因：

• 没有启动读卡；

用户信息反馈单

用户信息反馈单：

序号	意见项	好	良好	差
1	文档详细程度
2	文档规范
3	文档说明
4	技术服务
5	技术支持
建议

希望对我公司提出宝贵的建议, 感谢对我们工作的支持。

售后服务

服务内容

在用户遵守保管、使用、安装、运输、储存规则的条件下，从公司发货日期起1年内，无偿为用户维修或更换。

保修期以外，本公司适当收取部分维护费用。

凡是保修设备来回运费由客户承担；
