防火墙的转发原理可以大概分为3个阶段：
第1阶段，可以看成是一台交换机设备的处理流程，接受报文，做一些简单的防护，防ping，白名单，2-3层报文的解封装
第2阶段是设备的核心处理环节，主要包括会话建立、会话刷新等过程。设备根据该报文是否存在匹配的会话表项，有以下两种处理方式:这是包状态防火墙的关键核心之处，重点。

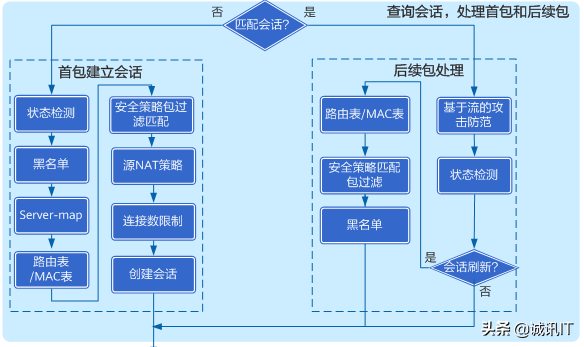

图中可以看到第2阶段流程为2大方向，首包报文跟后续报文处理方式不同，重点在于首包的检测流程，往下层数层层匹配。
在设备状态检测环节，首包，回报必须完整，比如TCP流量得先有请求，不能直接是回应报文，如果不完整会被直接拒绝，这就是来回不一致防火墙不通的问题
黑名单很好理解，在黑名单里面直接丢弃
server-map是一个公网服务器端口映射表项，如果匹配这张表那么公网主动过来的请求报文就将放通，并将目的地址修改为表中私网地址
其后，到达查表这个阶段其本质作用就是看目的地址在哪个接口，进而确定在哪个区域为下一阶段匹配安全策略匹配出源目区域
安全策略这一步应该不用分析吧？就是自定义一些允许，或者拒绝访问的规则，如果匹配是允许，那么我们还有的往下聊，如果是拒绝那就下班。
如果安全策略是允许，那么就到了源目IP地址转换策略，也是根据需要自定义规则去转换源目IP
连接数限制，也算一个保护，这里需要注意下，链接数大了不管是路由器，还是防火墙都会有上不了网的情况，一般是设备中毒了
创建会话后表明这个防火墙的状态检测已经通过，将会交给发送模块，第3阶段处理
第3阶段简单说其实就是封装发送报文外，多了防火墙的高级安全特性，比如入侵检测，防病毒，应用过滤之类的。这个阶段要特别注意，这IPSEC-VPN跟GRE-VPN的发送处理也是在这个第3阶段完成的。也就是说上面的所有流程都允许通过，NAT转换完后流量才会从第3阶段发送。这样就能理解你的VPN在建立通道成功后，为什么2段网端不能通讯，那么就好好分析上面的处理模块，是不是被拒绝了，或者IP 被转换了导致数据流没有从vpn出去
为了看这篇文章的有缘人更好理解，分析一下报文处理流程：
假设你从家里Ping公司电脑：防火墙上有做端口映射
报文到达防火墙第一阶段，经过简单解封装没问题会到达第2阶段
报文到达防火墙后，ICMP的请求报文为首包，需要被一系列检测。不在黑名单之内，那么允许往下走，在server-map表项存在映射，目的地址会被转换成表中的公司电脑地址，为什么会有这个表项？前面配置了端口映射么，这个就是这个表，当然这个表不止是配置端口映射会 生成，这里解释起来比较废，没碰到这种情况当不知道吧，有兴趣可以详细查资料
有了目的地址后查询路由表判定到目的安全区域，匹配到规则为any-any允许通过，
在到源NAT表项，为空，那么就不转换，外网访问内网一般不准换，特殊情况除外，这里不考虑特殊
连接数限制一般也不会去做，也没有中病毒，那么报文直接允许，这个会话创建成功，交由第3阶段，进行安全杀毒，反入侵检测，然后最后经由3-2层封装报文，到达PC
到达PC后是单向通讯，报文需要回包，回报的时候流程在走一遍。这里有个问题，你觉得回包的时候，状态检测会认为这个是首包处理，还是后续包处理呢？想明白为什么吗？另外大家看废了嘛？
