在所有层次上对分子自组装的机理理解和控制仍然是超分子化学的巨大挑战。动态超分子材料的功能实现尤其需要在更高水平的分子组织上进行程序组装。近日，科研人员报告了一种前所未有的分子控制超分子水凝胶的纤维网络拓扑及其产生的宏观性质，通过偏置高阶结构的组装途径。表面催化的二次成核过程是一种众所周知的小分子淀粉样纤维化和手性结晶机制，作为一种非共价策略被引入，以诱导超分子纤维的物理交联和成束，从而影响凝胶网络的微观结构以及随后的水凝胶的机械性能。此外，本研究在动力学控制的自组装系统中实现了种子诱导的瞬时凝胶化，更重要的是，二次成核事件的程度和网络拓扑结构受种子浓度的控制。

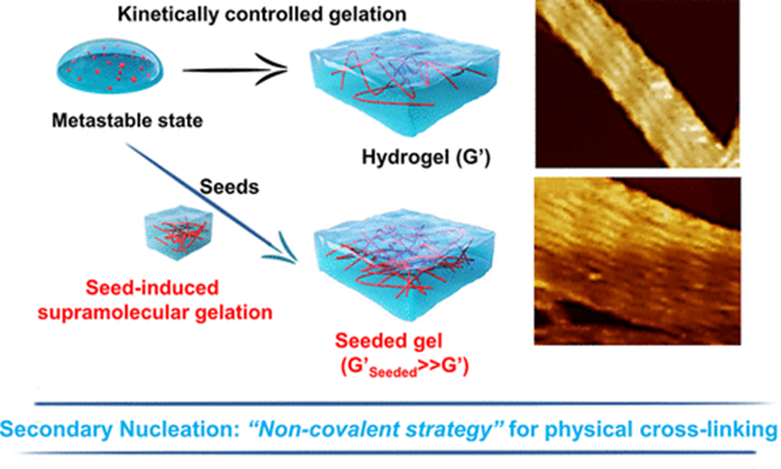

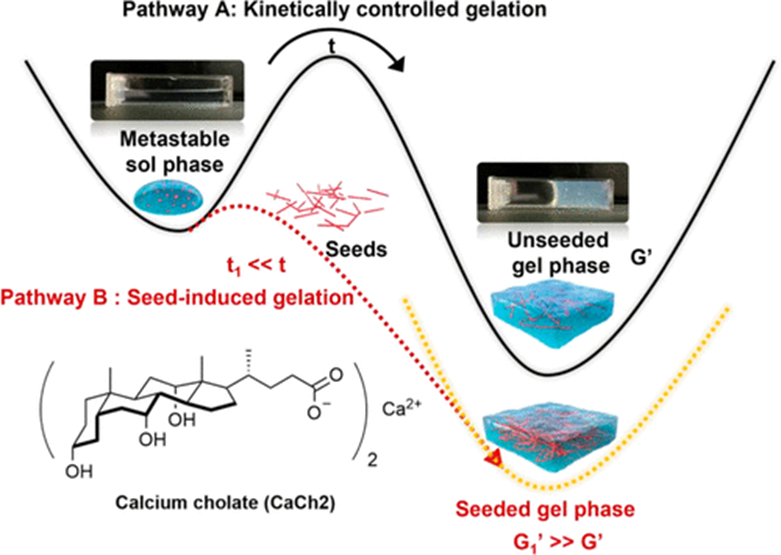

图 1. 动力学控制的超分子凝胶。

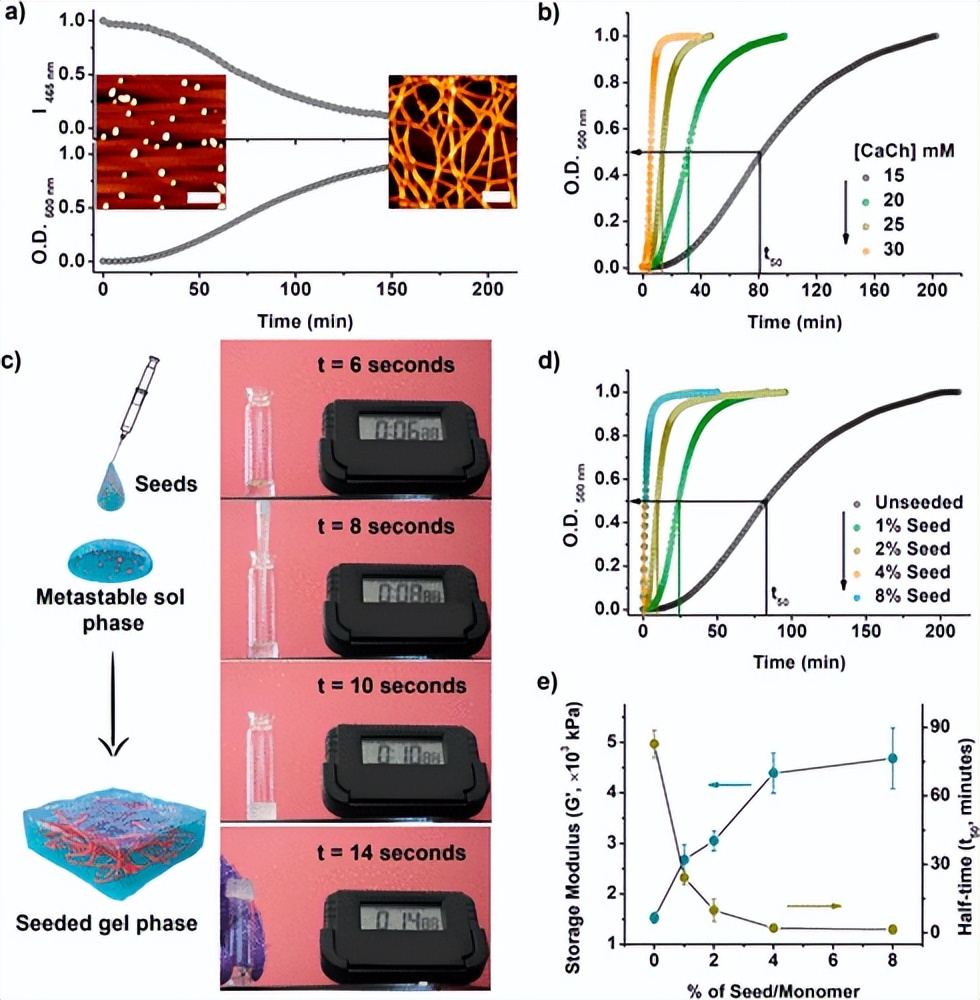

图 2. 通路复杂性和种子诱导的凝胶化。

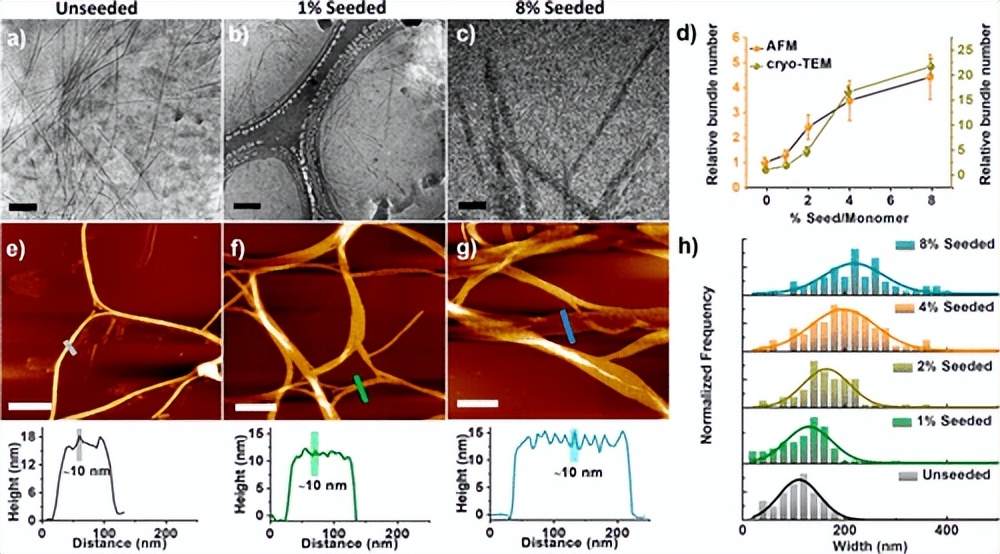

图 3. 种子诱导水凝胶的形态分析。

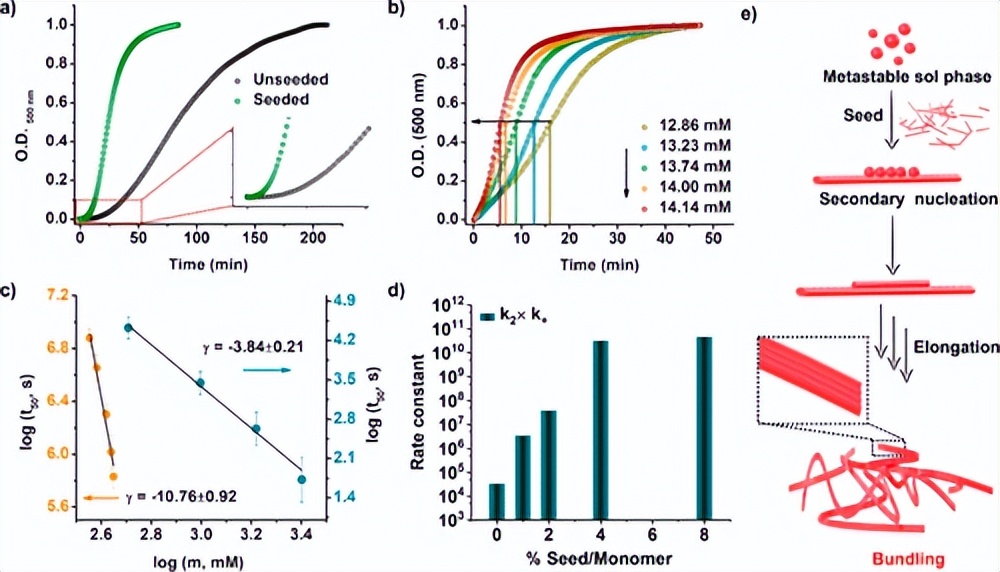

图 4. 二次成核在超分子凝胶化中的作用。

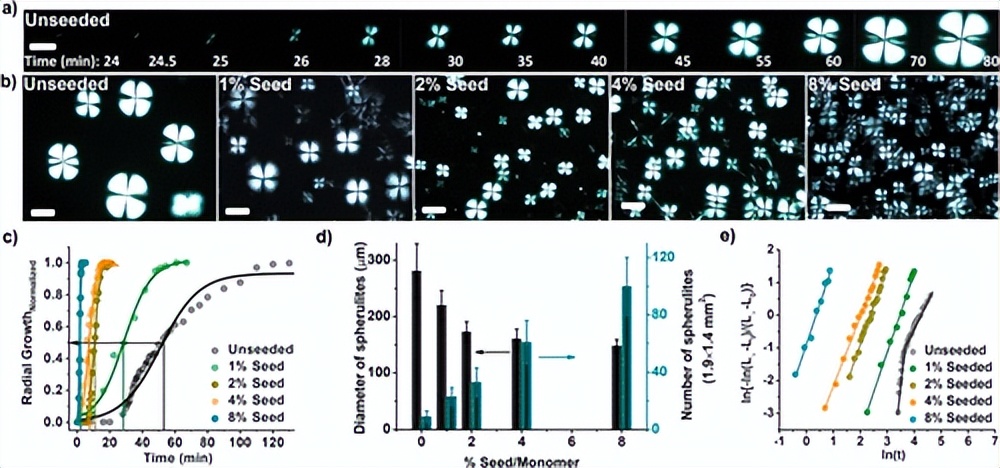

图 5. 种子诱导水凝胶的实时可视化。
相关论文以题为Secondary Nucleation-Triggered Physical Cross-Links and Tunable Stiffness in Seeded Supramolecular Hydrogels发表在《J. Am. Chem. Soc.》上。通讯作者是印度学者Uday Maitra, 和Subi J. George。
参考文献：
doi.org/10.1021/jacs.2c03230
| 留言与评论（共有 0 条评论） “” |
