联想发布了thinkplus135W氮化镓快充电源，这款电源搭配专用的USB-C转方口线缆或自带CC线时，支持单口135W输出。此外还支持100W PD输出功率，另外一个接口输出30W，作为双口充电器使用。今天拆解的就是这款充电器包装内的原装数据线，看看这款100W的USB-C数据线做工和用料如何。

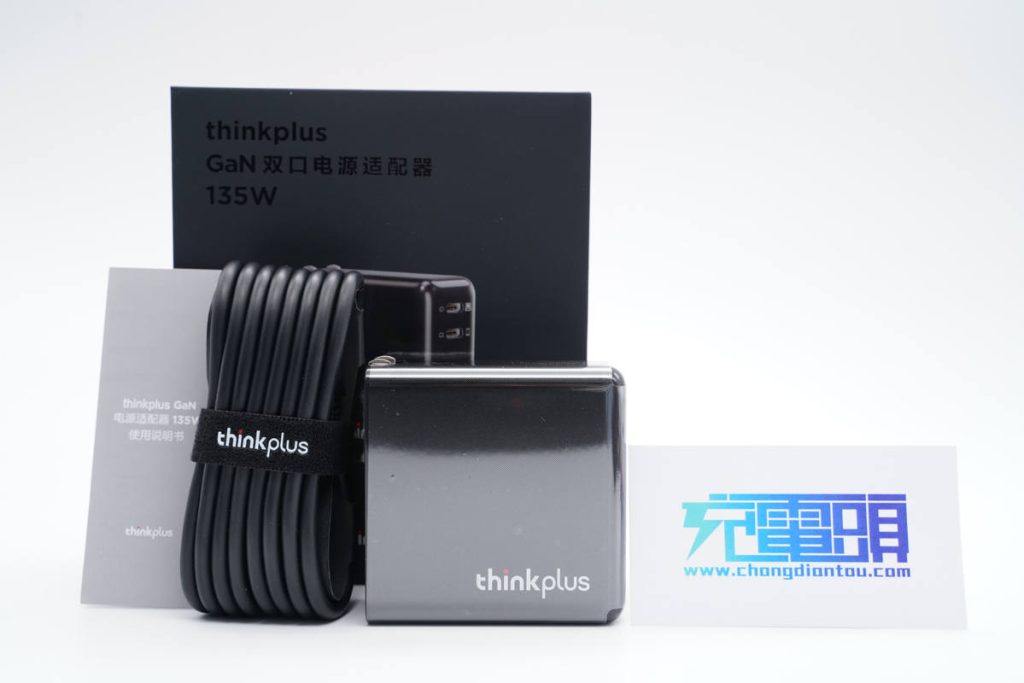

thinkplus 135W快充包装内含充电器、数据线以及使用说明书，本次要拆解的便是包装内这款数据线。

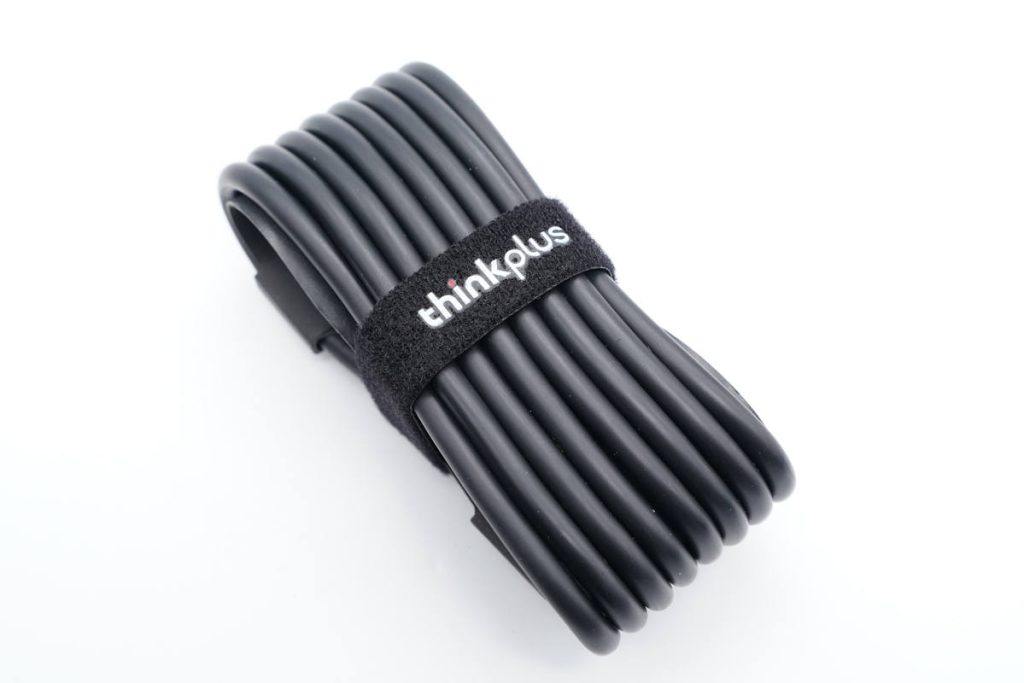

数据线使用魔术扎带捆扎整理，扎带上设计有thinkplus品牌。

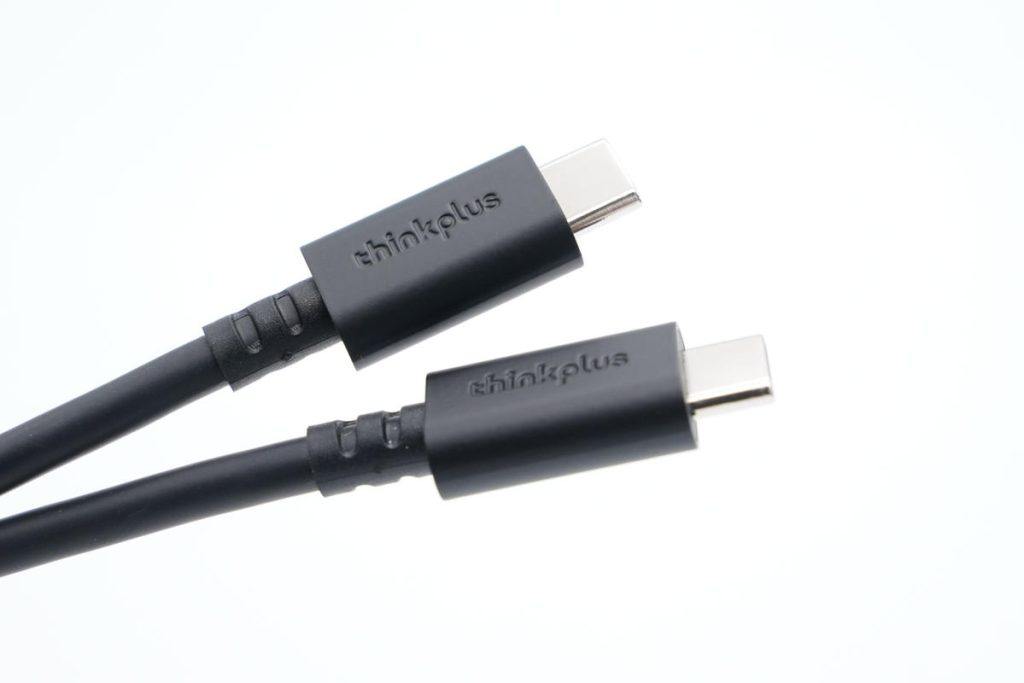

数据线为经典黑色外观设计，线头外壳磨砂并注塑压印thinkplus品牌，此外还做了抗弯折处理。

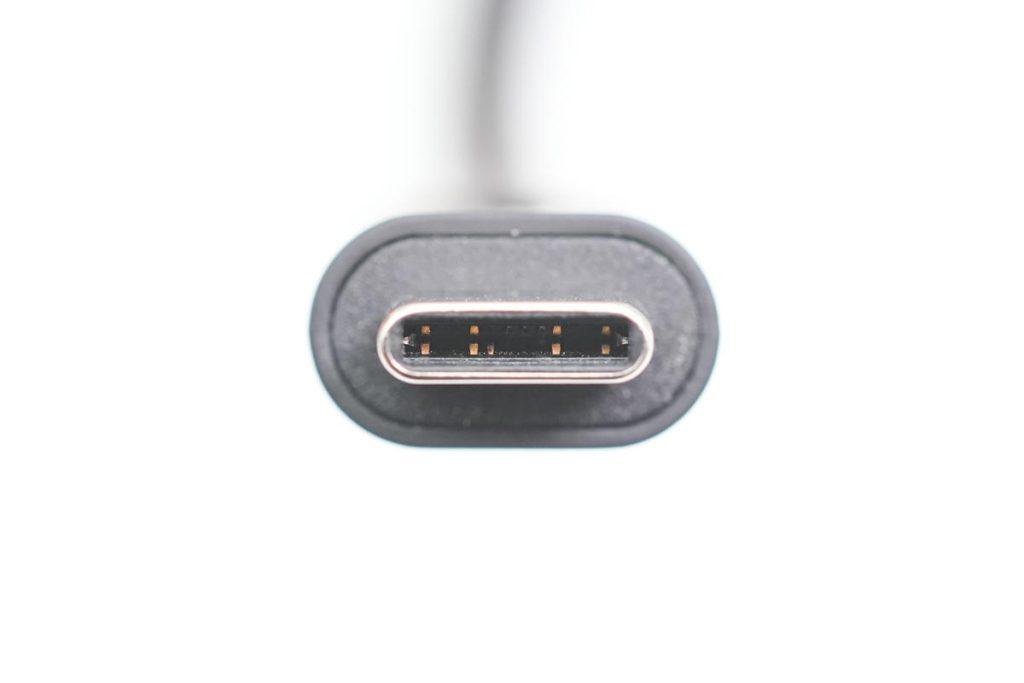

USB-C公头特写，非满PIN设计。

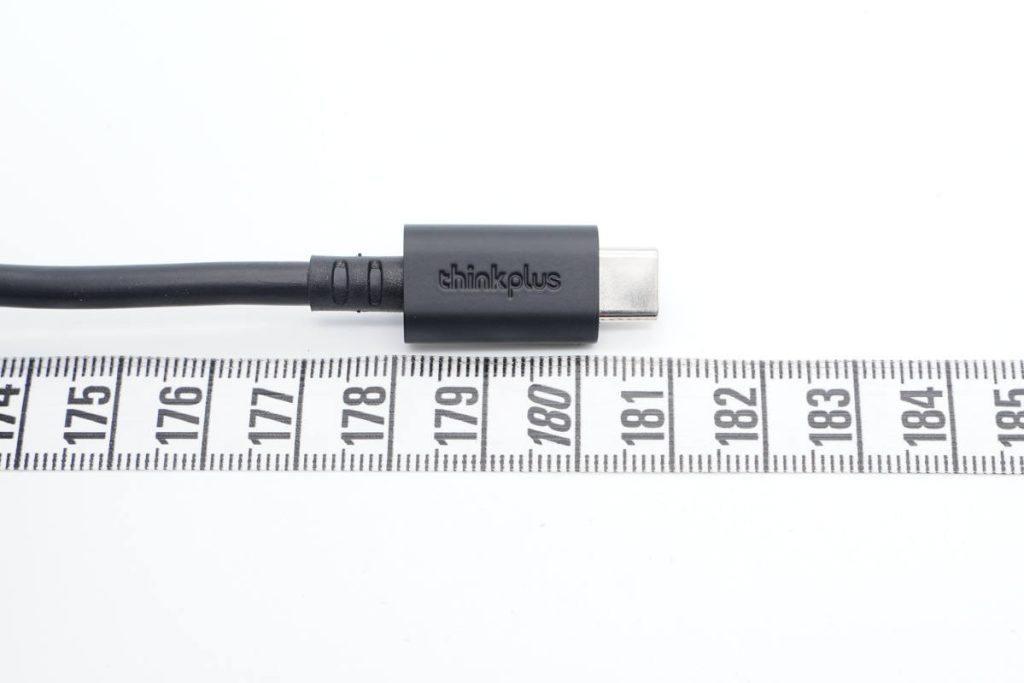

测得数据线的长度约为180cm。

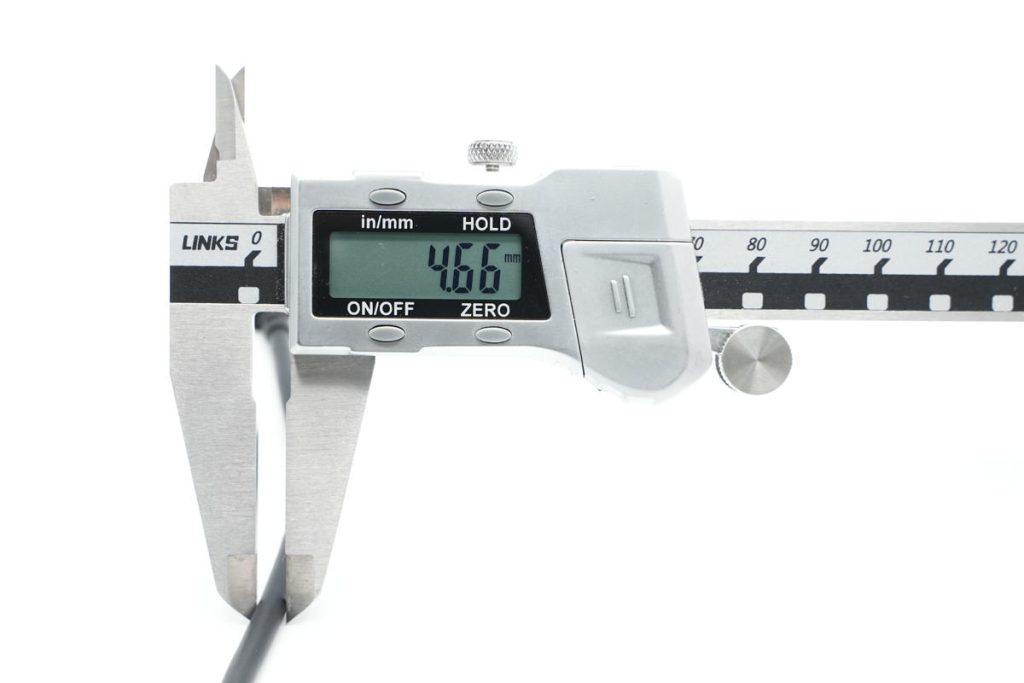

线身直径约为4.64mm。

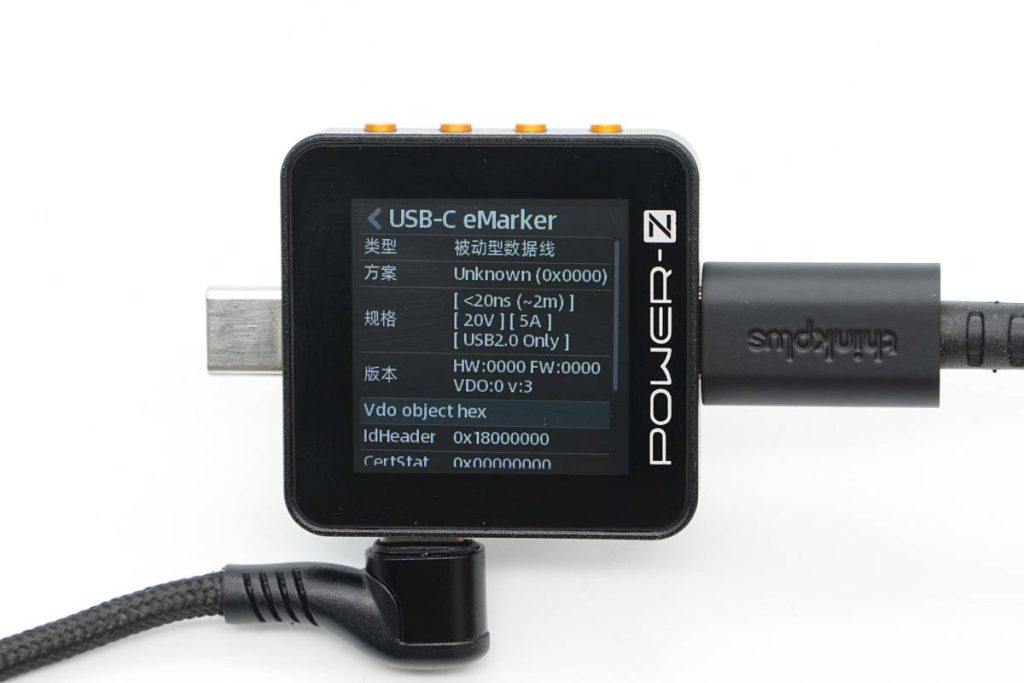

使用ChargerLAB POWER-Z KM002C测得线缆电力传输能力为20V5A，支持100W PD快充。

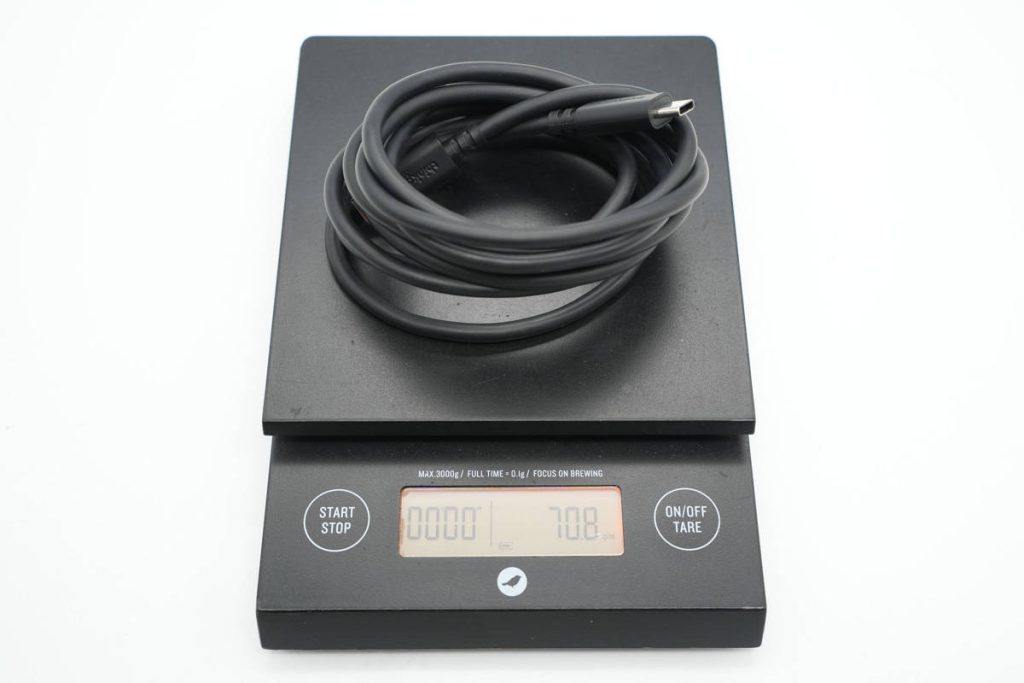

净重约为71g。

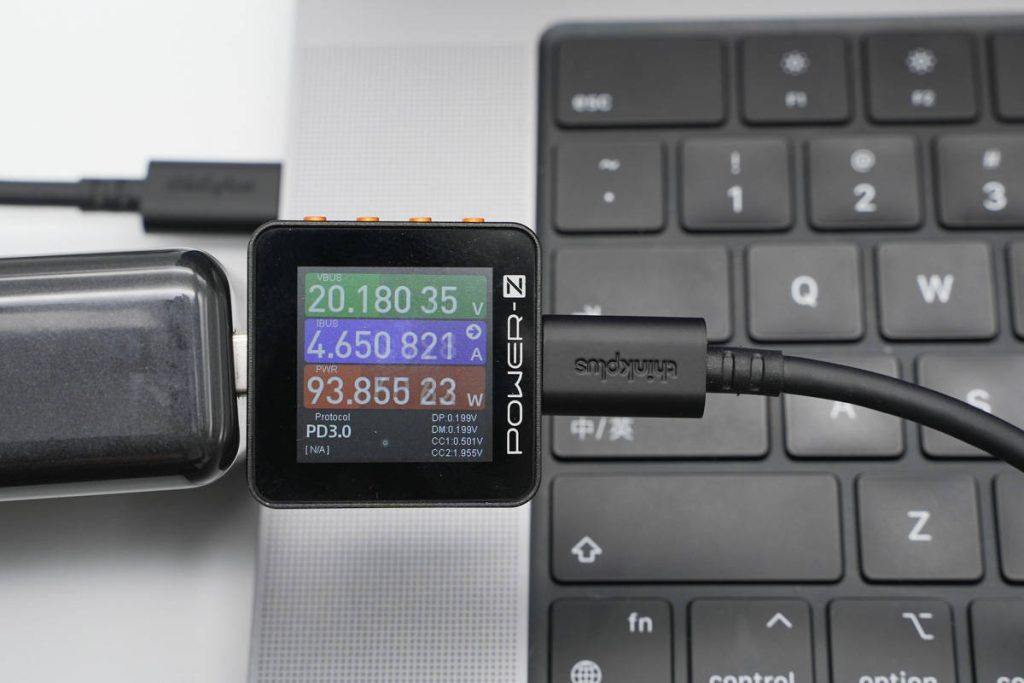

使用这根线缆搭配充电器给苹果MacBook进行充电，测得充电功率为20.18V 4.65A 93.86W。

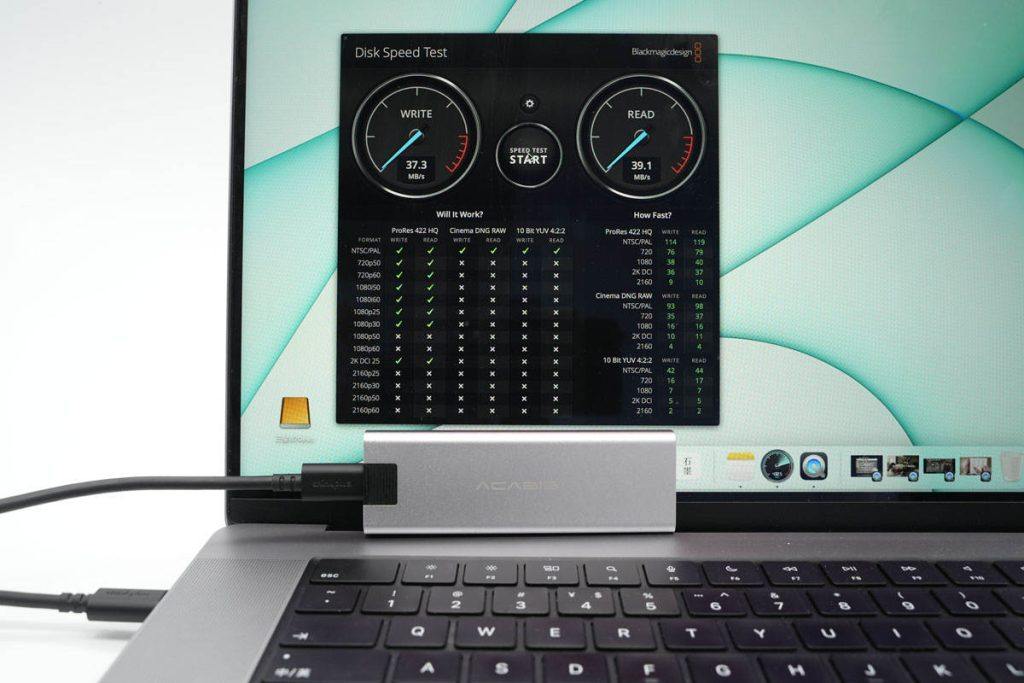

测试线缆的传输速度，通过Disk Speed Test我们可以看到线缆的写入速度约为37.3MB/s，读取速度约为39.1MB/s。

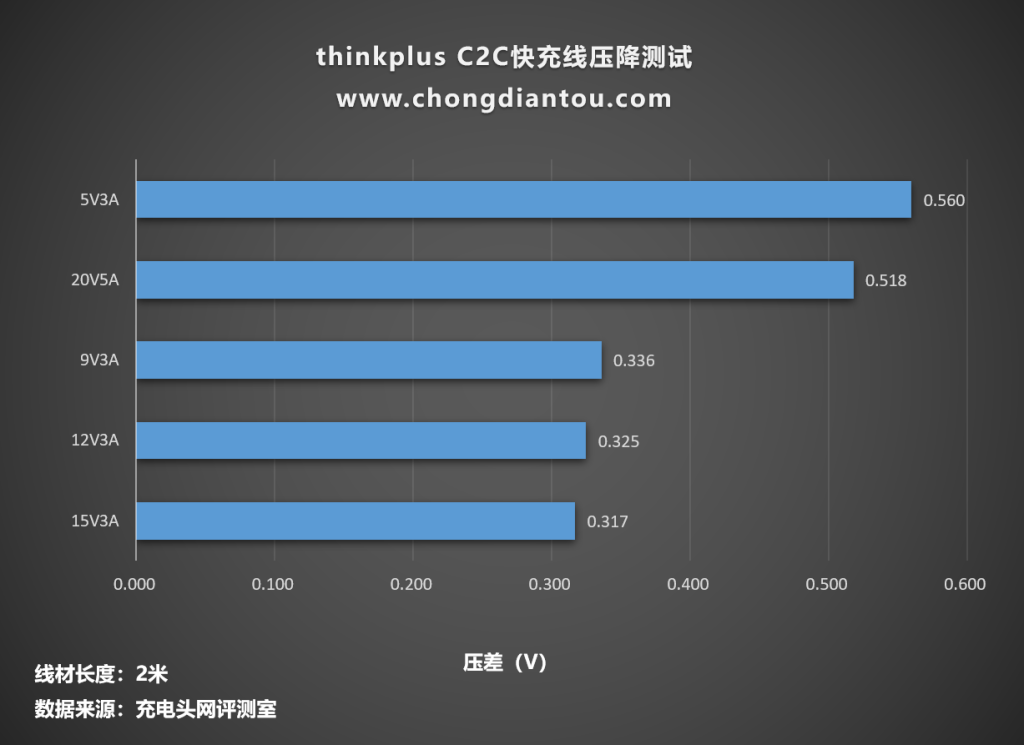

从柱状图中可以看出，线缆压降测试差值最高的档位为20V5A的0.56V，差值最低的档位为15V3A的0.317V。
看完了线缆的展示和测试，下面就对这款线缆进行拆解，看看内部是如何设计的。

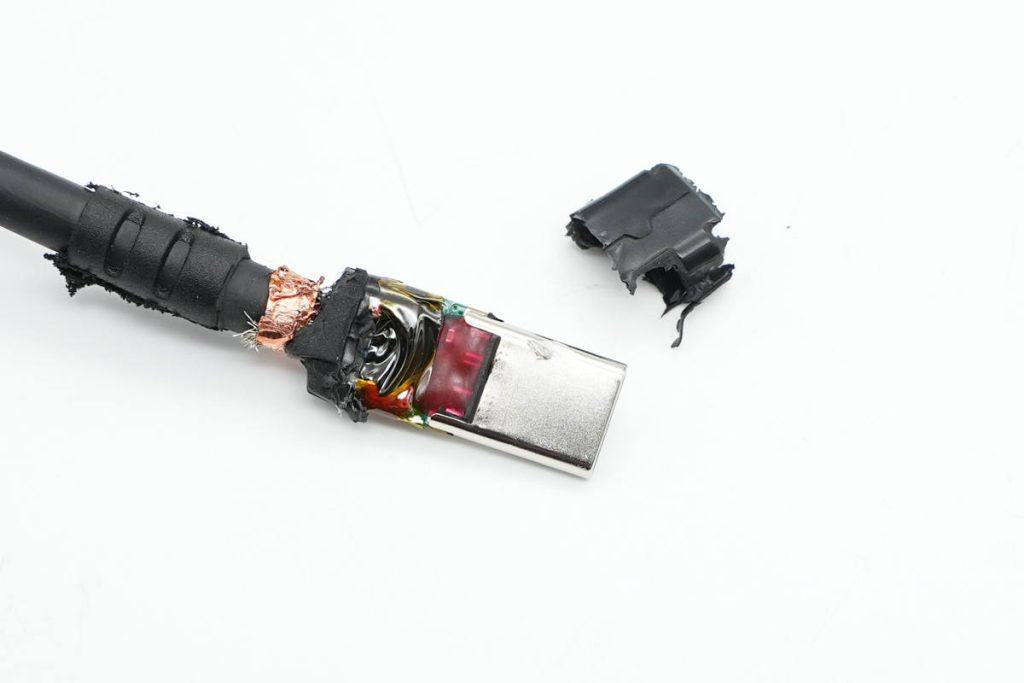

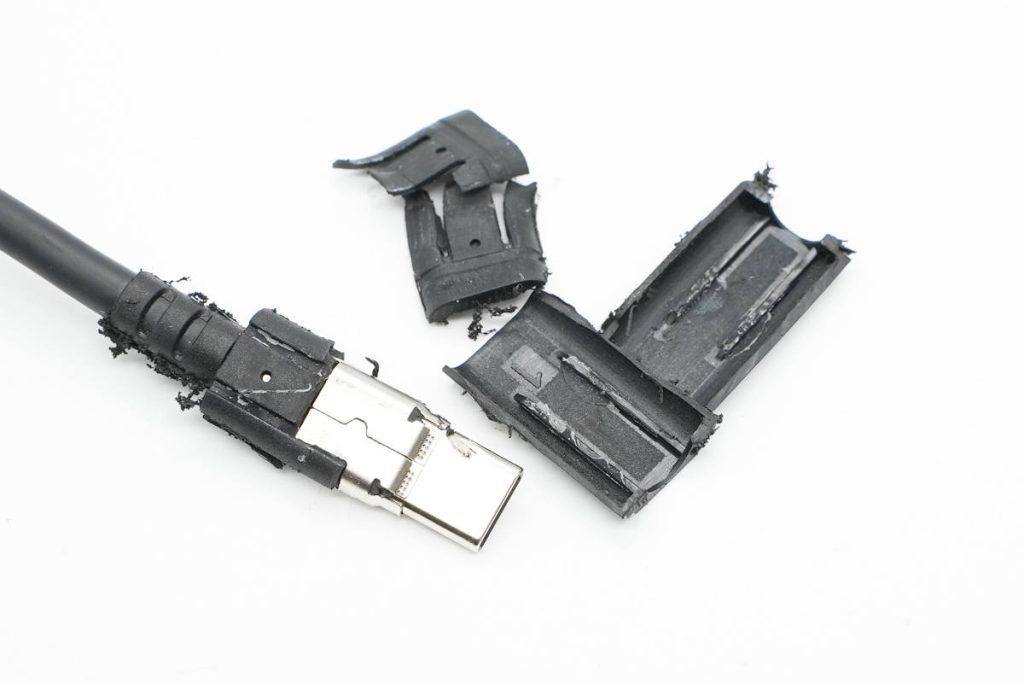

首先使用切割机切开外壳塑料，内部端子点焊钢套固定，外壳和钢套之间注塑填充。

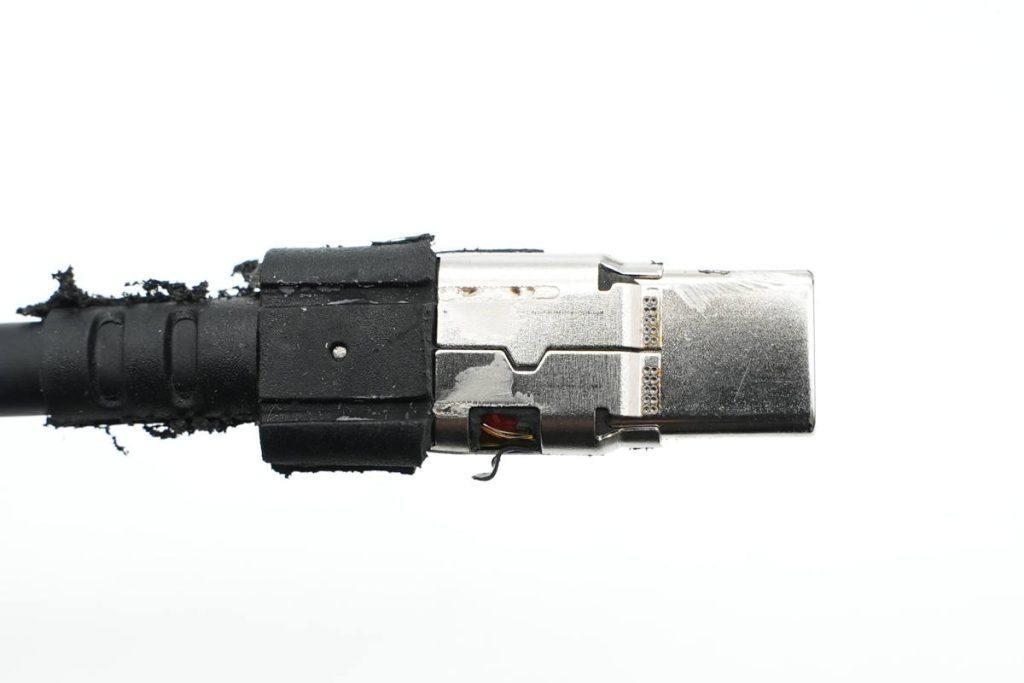

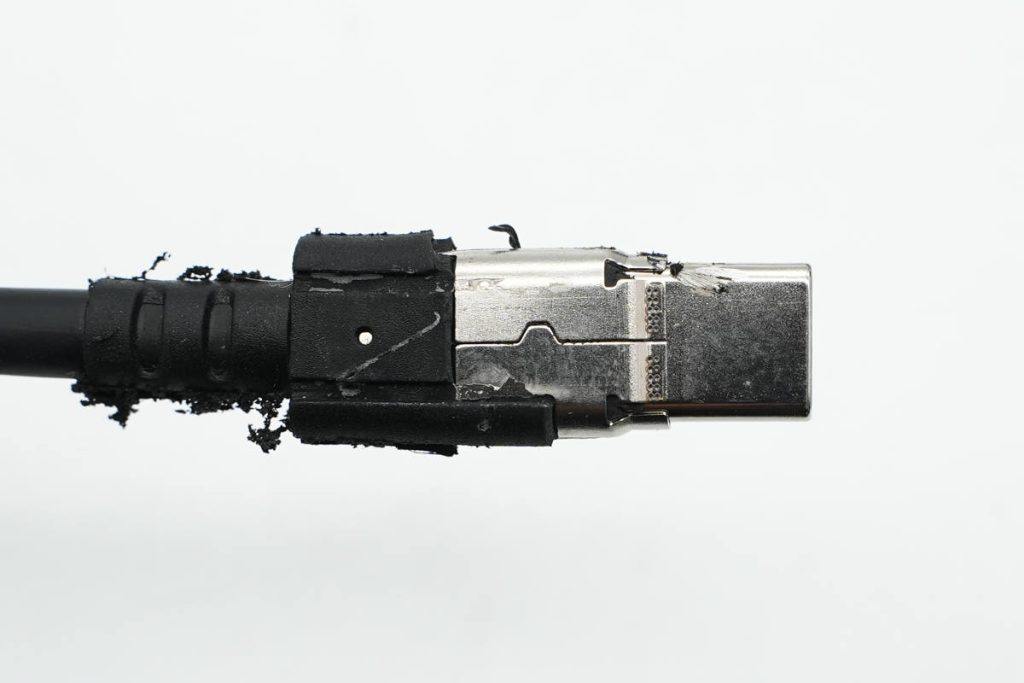

清理掉钢套上的注塑，钢套前端密集点焊到USB-C端子上。
将线缆翻转过来，另外一面也同样是密集的点焊固定，十分牢固。

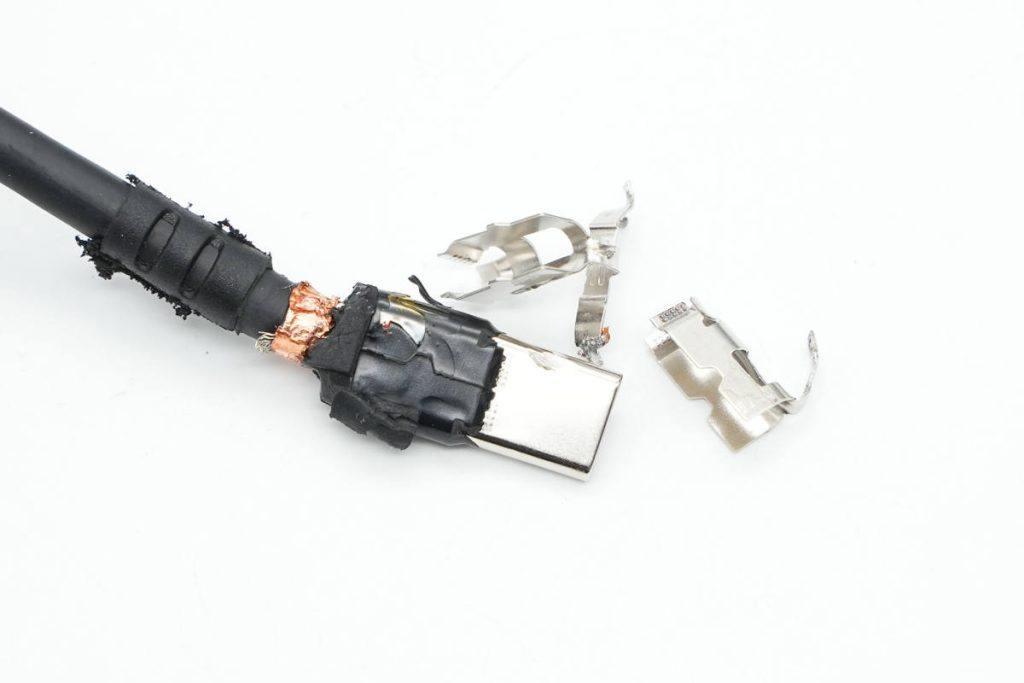

拆下两片固定端子的钢套，钢套尾部还有束线卡，用于固定线缆。端子小板与钢套之间的空隙由注塑填充，整个端子成为一个整体，牢固耐用。

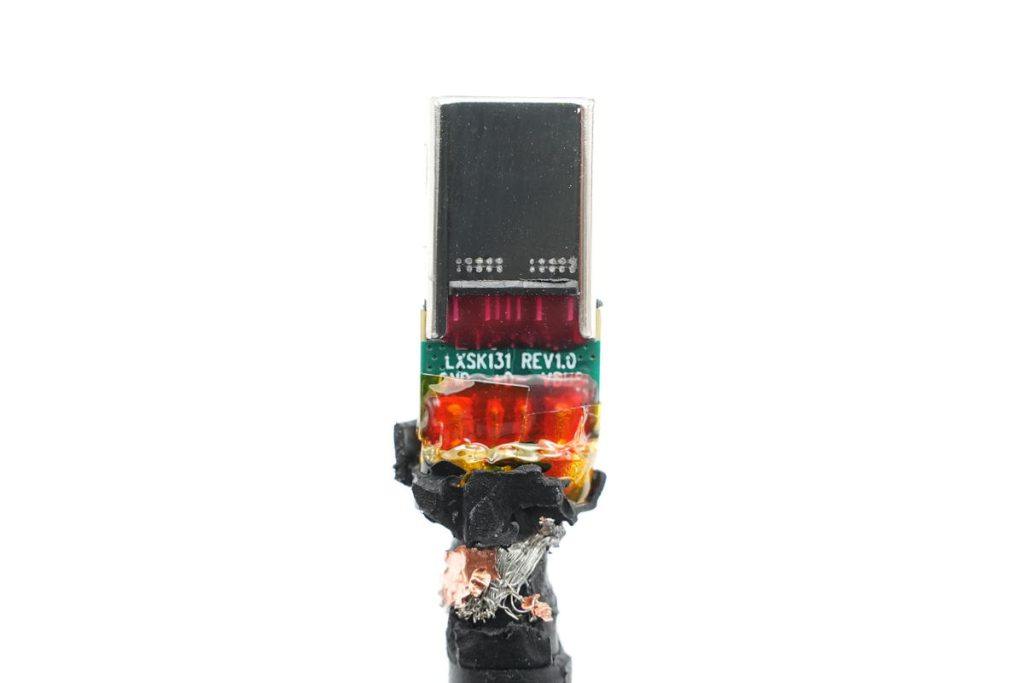

清理掉端子小板上的注塑，小板上还缠绕高温胶带绝缘。

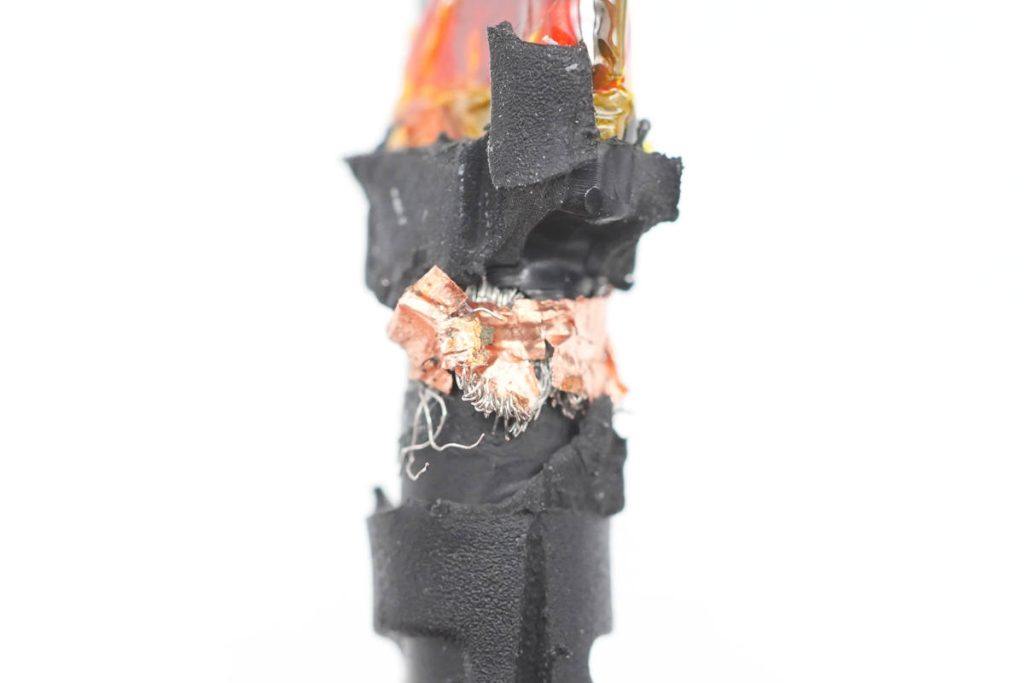

线缆屏蔽层缠绕铜箔，通过钢套固定。

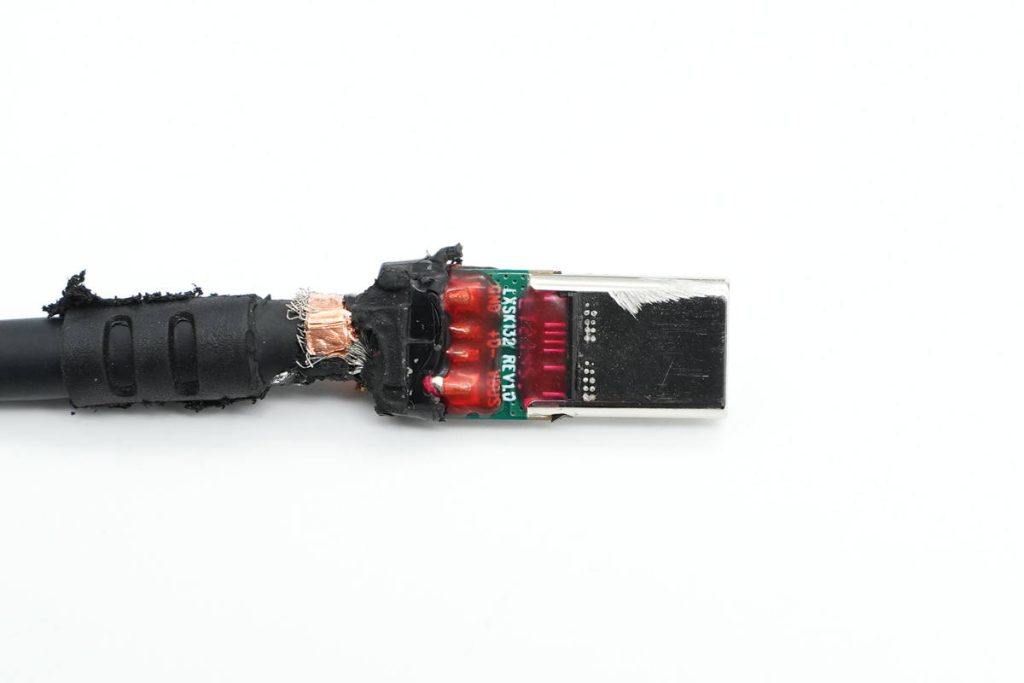

导线焊点与端子小板均涂有红胶固定绝缘。

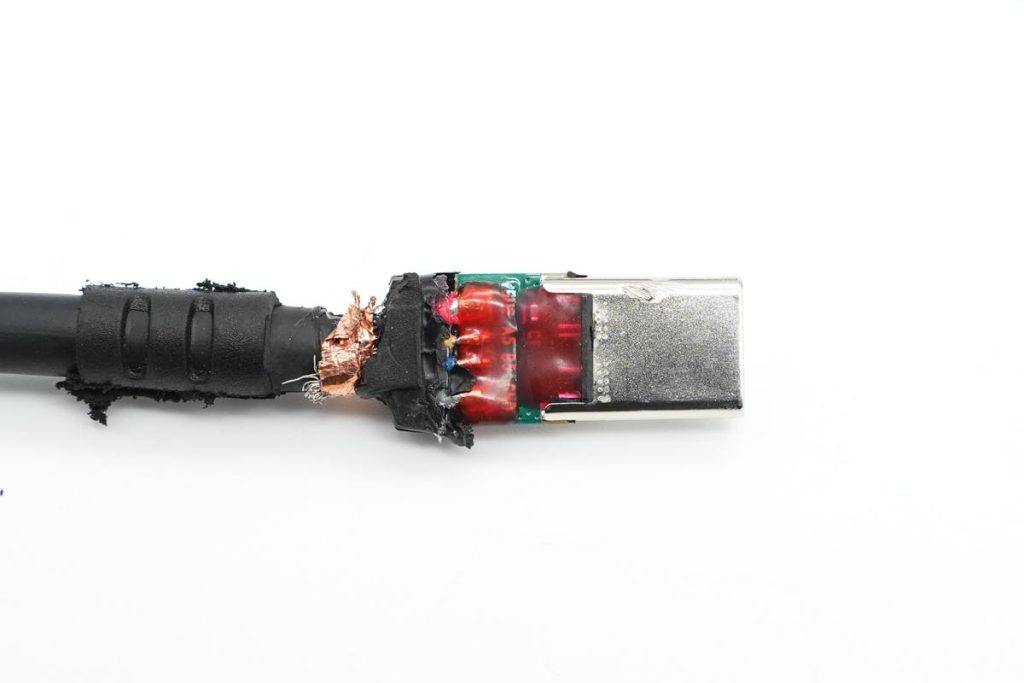

反过来另外一面也是同样采用红胶固定绝缘。

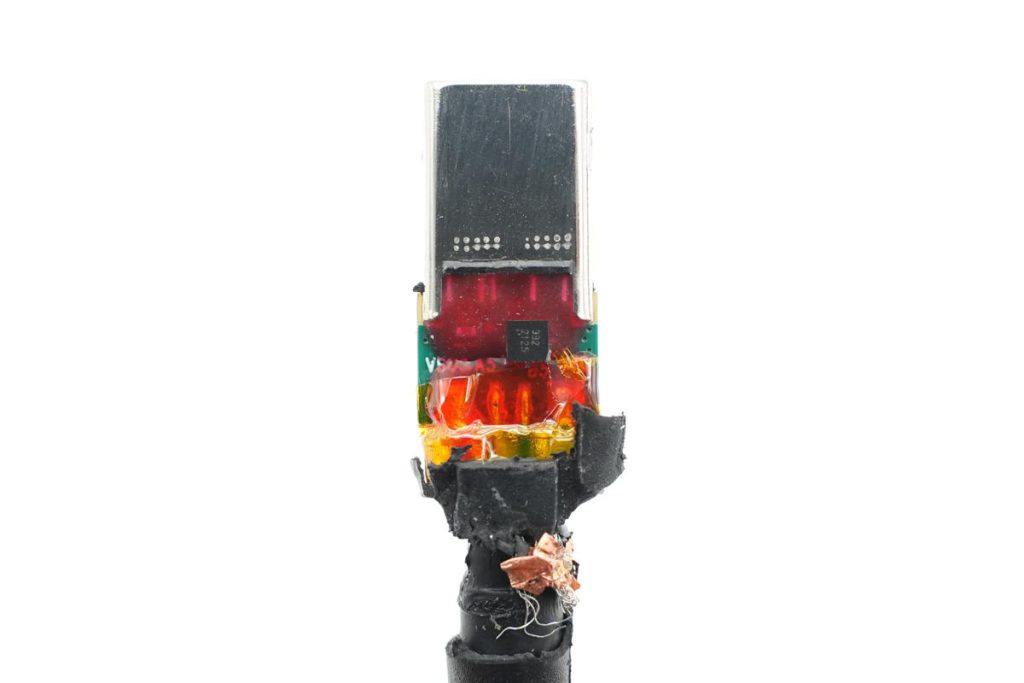

拆解开另外一条的端子，小板上焊接一颗E-Marker芯片。
小板背面没有焊接元件。

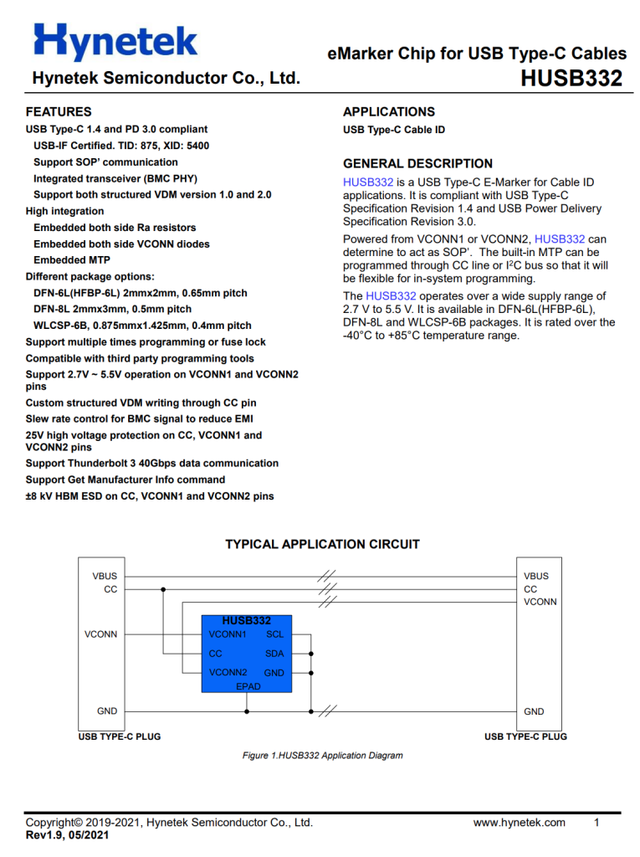

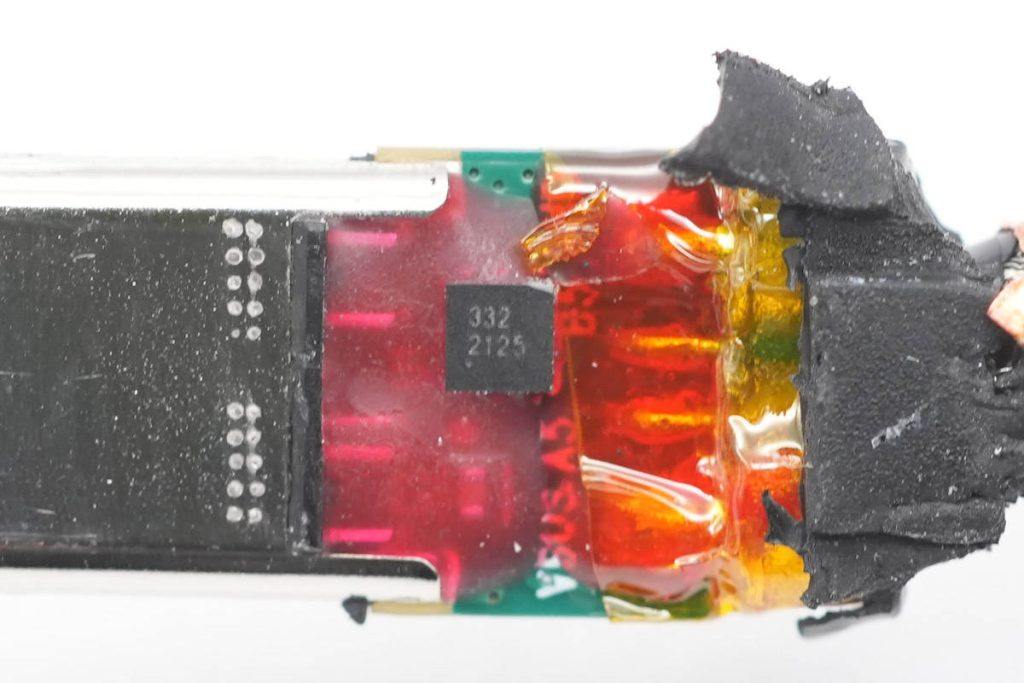

小板上的E-Marker芯片丝印332，实际型号为HUSB332，来自慧能泰。HUSB332是慧能泰推出的耐高压电子标签芯片，已经通过USB-IF协会认证，TID号：875；其针对市场上客户的各种应用和兼容性反馈，做了一系列的性能改善和可靠性提升。
其中CC，VCONN1和VCONN2引脚支持25V高压保护；可支持雷电3 40Gbps高速数据通信；支持Modal Operation命令；支持Get Manufacturer Info命令；可选多次烧写和烧写锁死功能。
慧能泰HUSB332具备2*2mm DFN-6L、2*3 mm DFN-8L 和 0.87*1.42mm WLCSP-6B三种封装类型，可应用于USB2.0线缆（5A线缆）、USB3.0线缆、USB3.1线缆、USB3.2线缆和40Gbps线缆上。

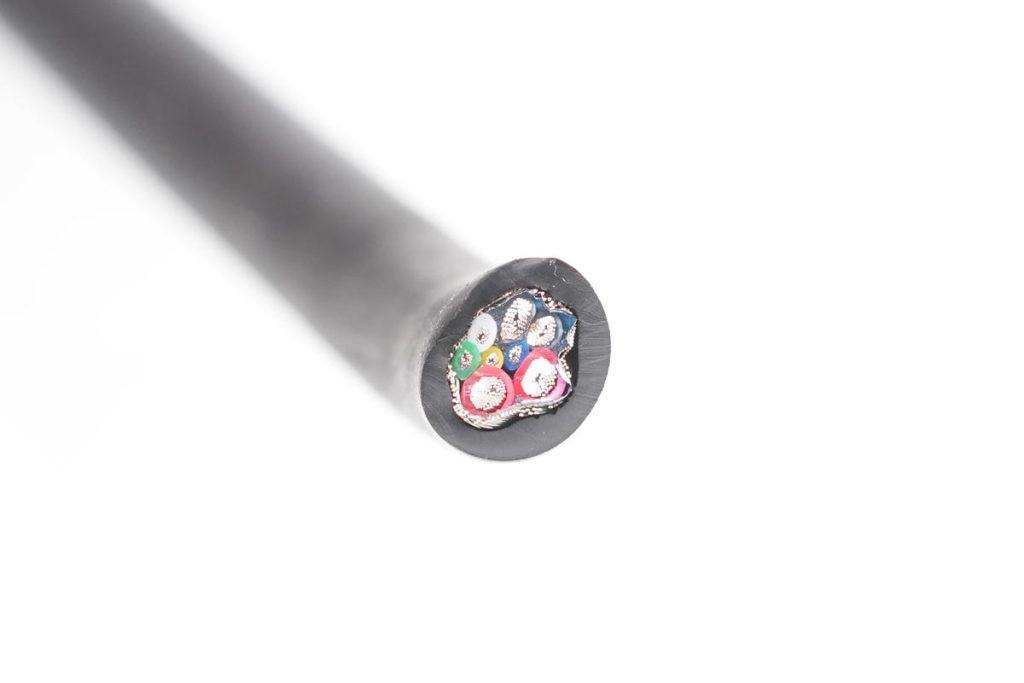

将线缆切断观察截面，其中两条较粗的红色线芯为正极电力线芯，黄色为VCONN线芯，蓝色为CC线芯，白绿为USB2.0线芯，负极为透明线皮。

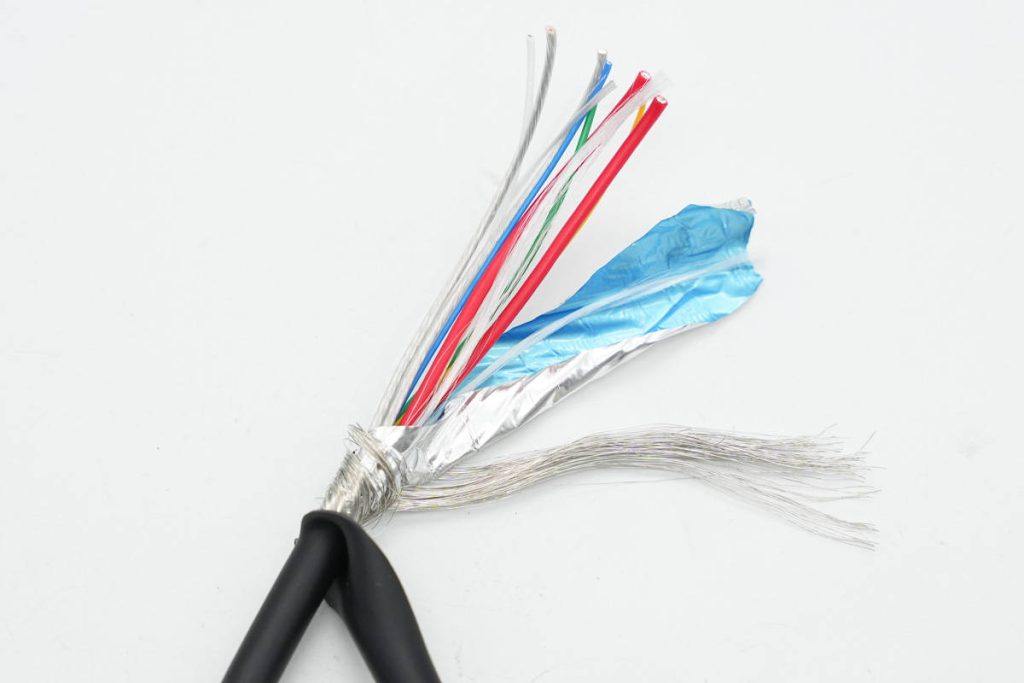

继续拆解数据线线缆，首先切开线缆外皮，内部依次是屏蔽网和屏蔽铝箔。屏蔽铝箔内部是电力线芯和数据线芯，同时内部还填充抗拉丝。
线缆内部线芯一览，下面就开始详细介绍线缆内部线芯设计。

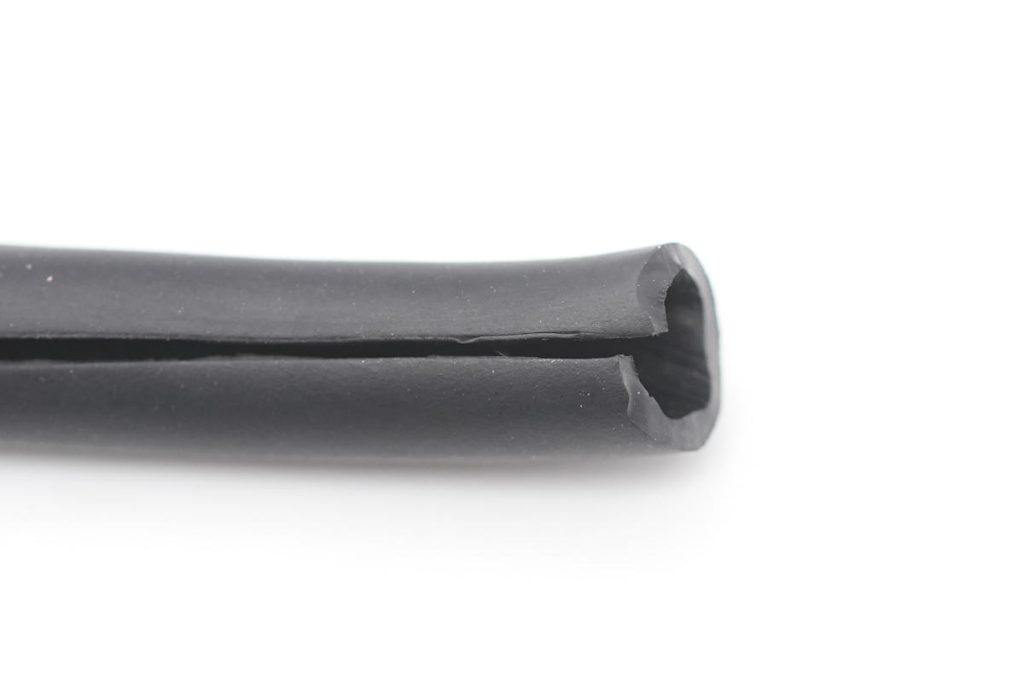

线缆黑色TPE外皮特写。

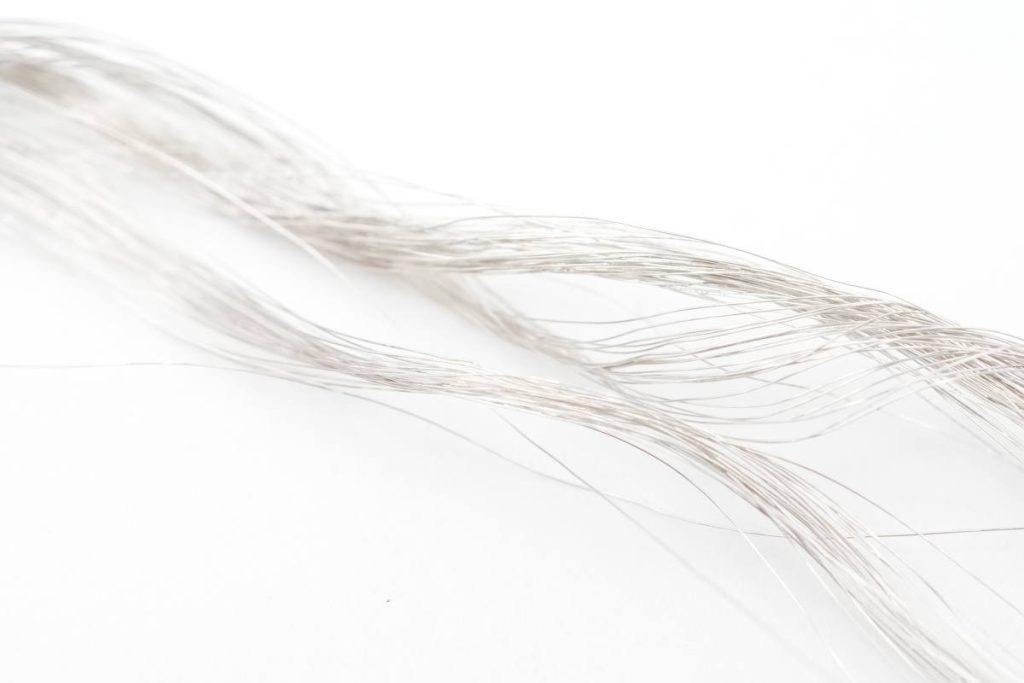

线缆外层屏蔽层特写，采用镀锡铜线。

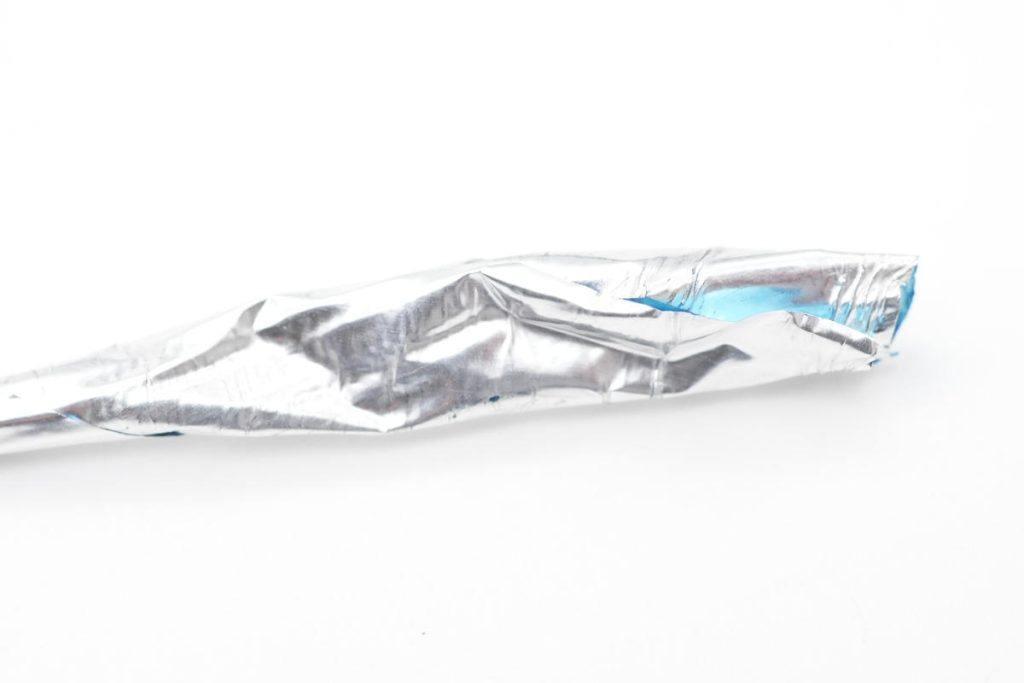

屏蔽铝箔特写，包裹线缆内芯进行屏蔽。

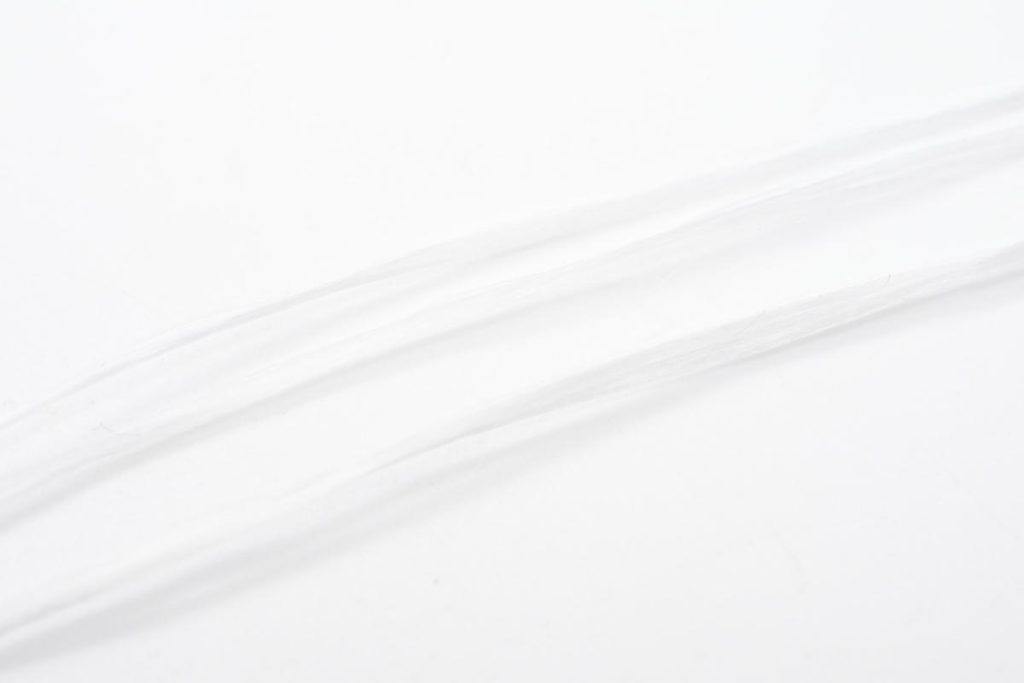

线缆内部填充的白色抗拉丝，用于提升线缆整体强度。

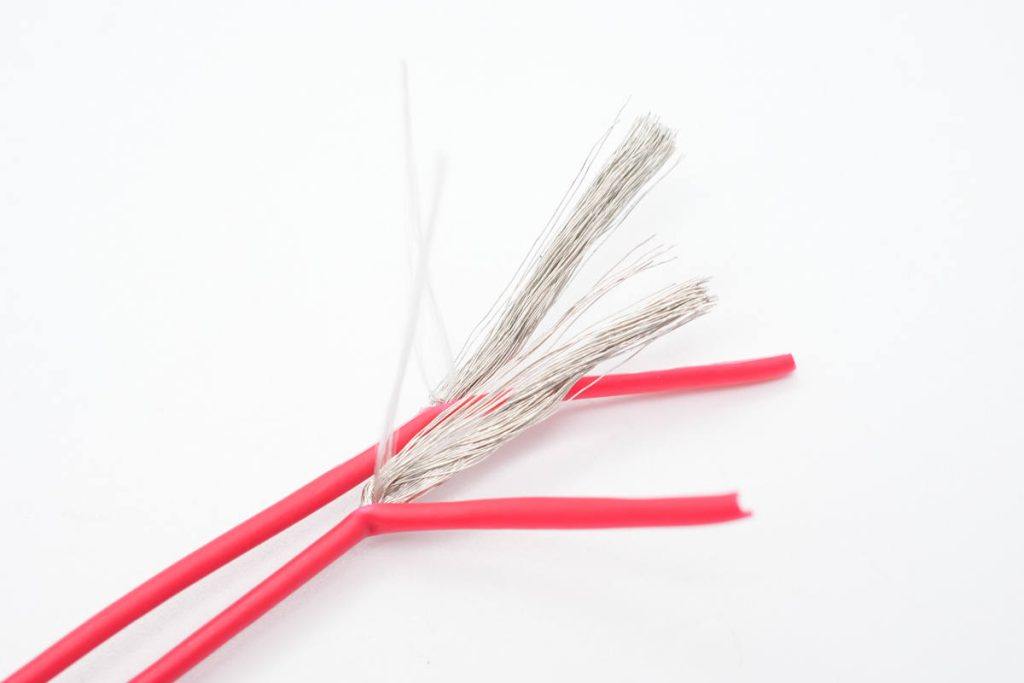

两条红色正极电力线芯特写，镀锡铜线，内部掺有抗拉线增加强度。

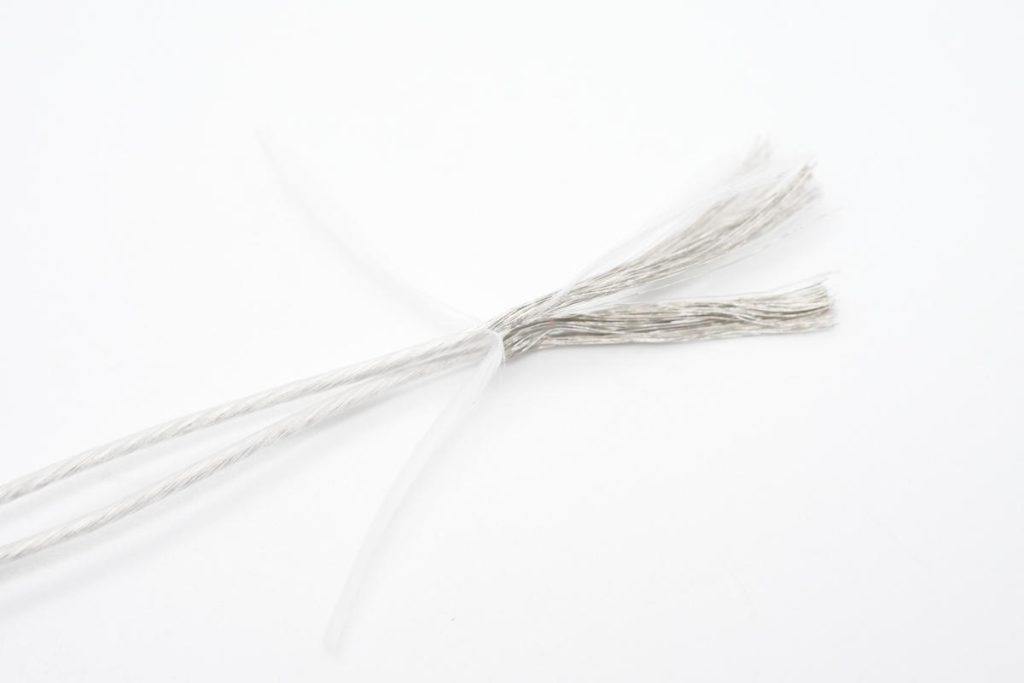

半透明外皮的负极电力线芯特写，镀锡铜线，内部掺有抗拉线增加强度。

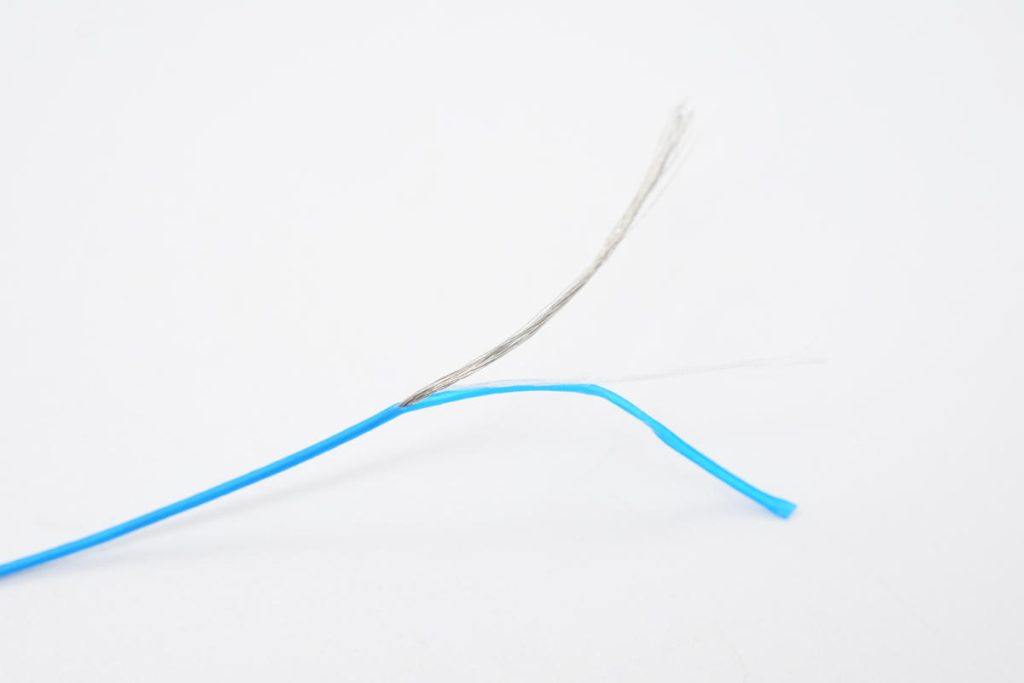

蓝色CC线芯特写，与电力线芯相同，数据线内部线缆均掺有抗拉线增加强度。

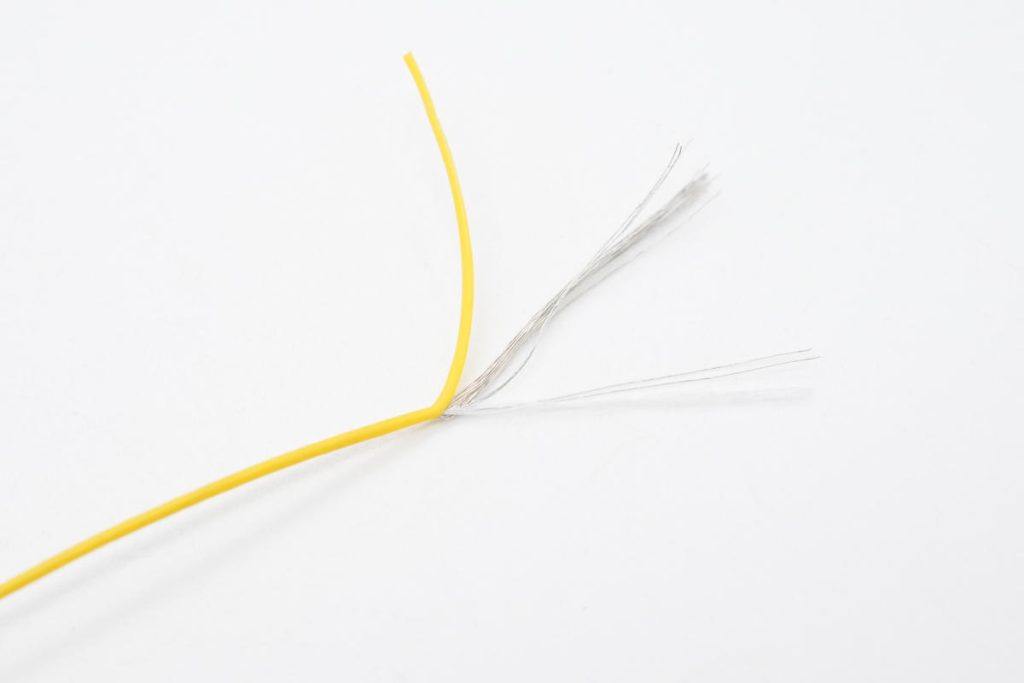

黄色VCONN线芯特写。

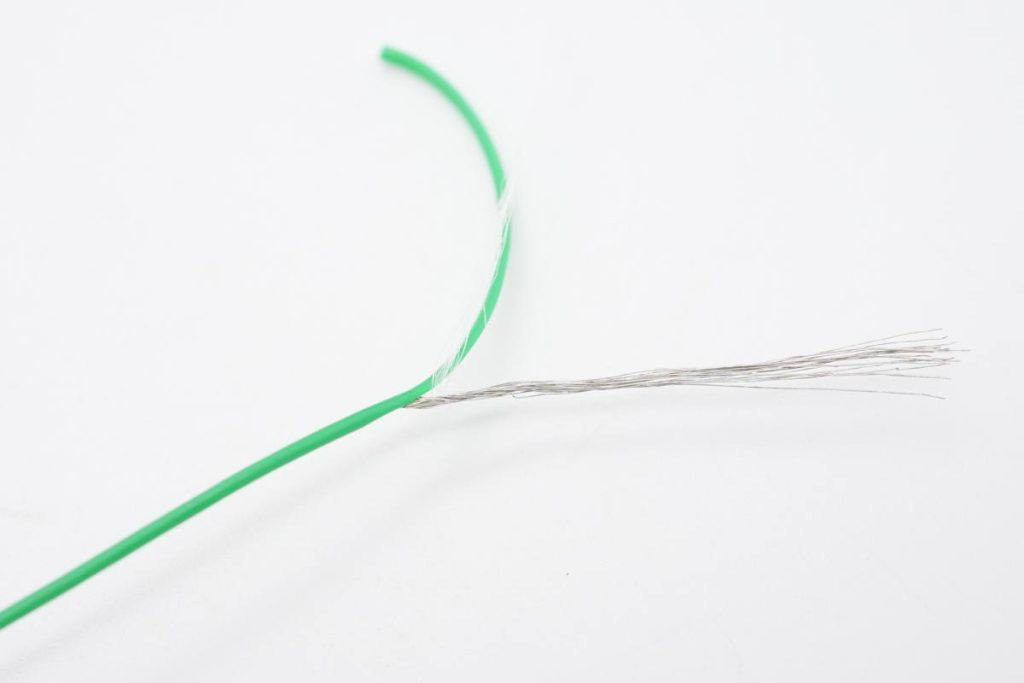

绿色USB2.0 D+线芯。

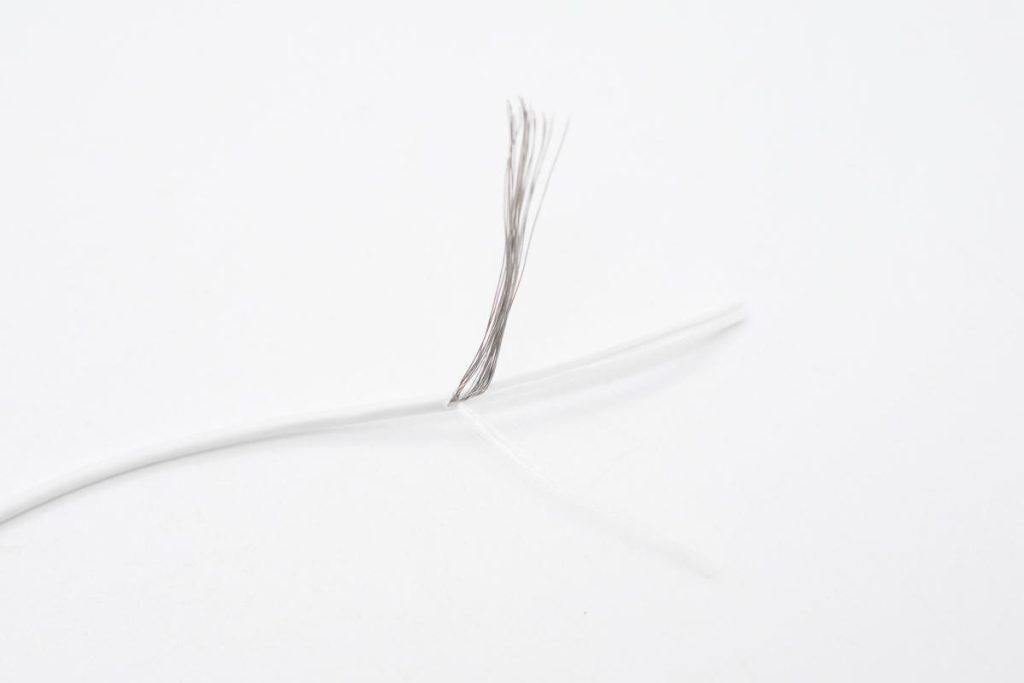

白色USB2.0 D-线芯。

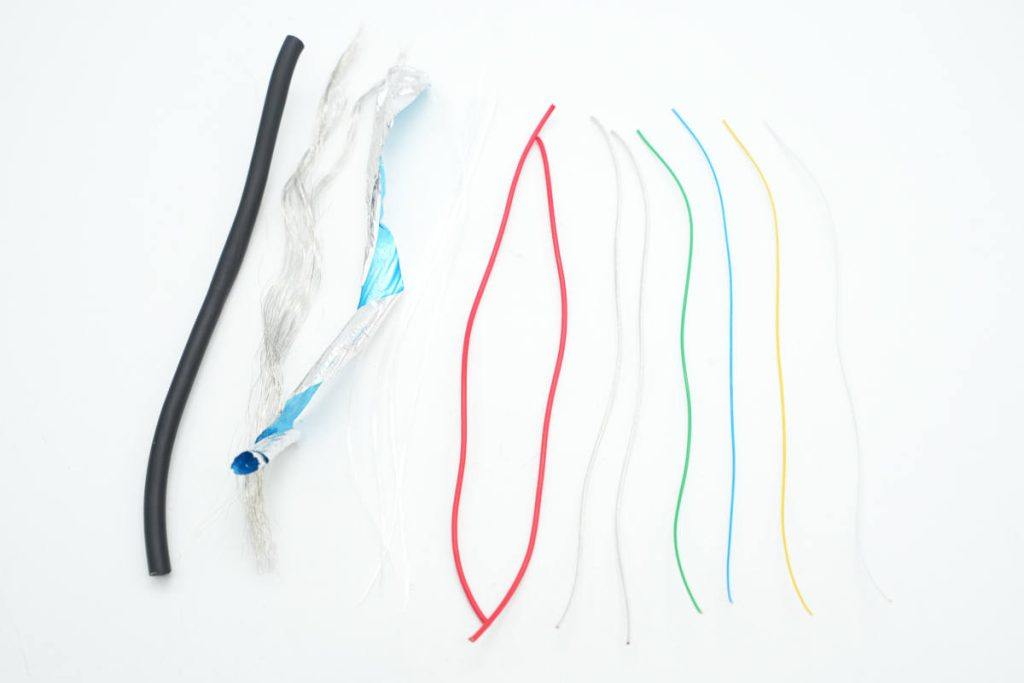

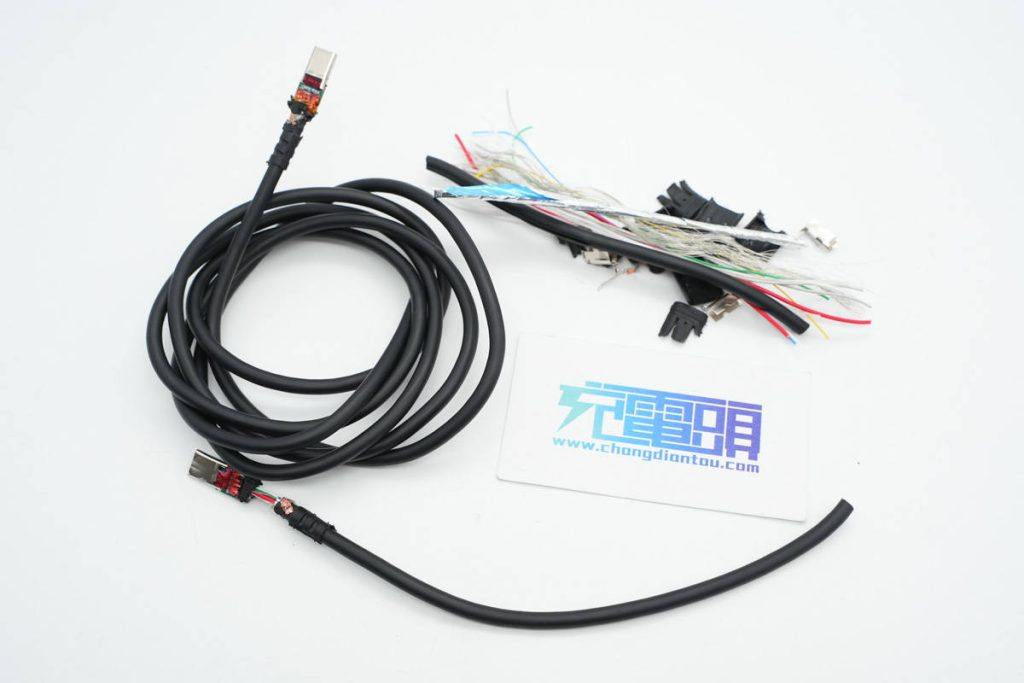

全部拆解完毕，来张全家福。
联想thinkplus 135W氮化镓充电器随附的这条数据线，长度为1.8米，支持充电器的135W/100W输出，可为支持的设备提供理想的快充体验，是一款很实用的线缆，非常适合为笔记本和大功率移动电源充电使用。
充电头网通过拆解了解到，联想thinkplus100W数据线端子外壳内部点焊钢套，并注胶填充，增加强度。线缆内部采用屏蔽网和铝箔组成的屏蔽结构，使用两正两负四条线芯用于电力传输。并使用慧能泰HUSB332 E-Marker芯片用于线缆传输能力标记。线缆插头内部点焊钢套，不易折断，做工精细，更加经久耐用。
