这是标准并行编程系列的第四篇文章，旨在指导开发人员在标准语言中使用并行来加速计算的优势：

● 使用标准语言并行性开发加速代码

● 用标准并行 C++进行多 GPU 编程，第 1 部分

● 用标准并行 C++进行多 GPU 编程，第 2 部分

标准语言已经开始添加编译器可用于加速 GPU 和 CPU 并行编程的功能，例如 Fortran 中的 do concurrent 循环和数组数学内部函数。

使用标准语言特性有许多优点，主要优点是未来的可验证性。由于 Fortran 的 do concurrent 是一种标准语言功能，因此将来失去支持的可能性很小。

这个特性在初始代码开发中使用起来也相对简单，并且增加了可移植性和并行性。在初始代码开发中使用 do concurrent 有助于鼓励您在编写和实现循环时从一开始就考虑并行性。

对于初始代码开发，do concurrent 是添加 GPU 支持的好方法，无需学习指令。然而，即使是已经通过使用 OpenACC 和 OpenMP 等指令进行 GPU 加速的代码，也可以从重构到标准并行性中获益，原因如下：

● 为那些不懂指令的人清理代码，或者删除大量使源代码分心的指令。

● 在供应商支持和支持寿命方面提高代码的可移植性。

● 该代码经得起未来考验，因为 ISO 标准语言在稳定性和可移植性方面有着可靠的记录。

替换多核 CPU 和 GPU 上的指令

POT3D 是一个 Fortran 代码，它使用表面场观测值作为输入，计算势场解以近似太阳日冕磁场。它继续被用于日冕结构和动力学的大量研究。

该代码使用 MPI 进行高度并行化，并使用 MPI 和 OpenACC 进行 GPU 加速。 它是开源的，在 GitHub 上可用 。它也是 SPEHPC 2021 基准套件 的一部分。

我们最近于 2021 于 WACCPD 举办了 使用 do concurrent 重构了另一个代码示例 。结果表明，可以用 do concurrent 替换指令，而不会损失多核 CPU 和 GPU 上的性能。然而，该代码有点简单，因为没有 MPI 。

现在，我们想探索在更复杂的代码中替换指令。POT3D 包含标准 Fortran 并行处理的重要功能：缩减、原子、 CUDA-aware MPI 和本地堆栈数组。我们想看看 do concurrent 是否可以替换指令并保持相同的性能。

为了建立将代码重构为 do concurrent 的性能基线，首先查看图 1 中原始代码的初始计时。CPU 结果在双插槽 AMD EPYC 7742 服务器上的 64 个 MPI 列组（每个插槽 32 个）上运行，而 GPU 结果在 NVIDIA A100 （ 40GB ）服务器上的一个 MPI 列组上运行。GPU 代码依赖于数据传输的数据移动指令（此处不使用托管内存），并使用 -acc=gpu -gpu=cc80、cuda11.5 编译。运行时间是四次运行的平均值。

以下突出显示的文本显示了当前版本代码的代码行数和指令。您可以看到有 80 条指令，但我们希望通过使用 do concurrent 重构来减少这一数字。

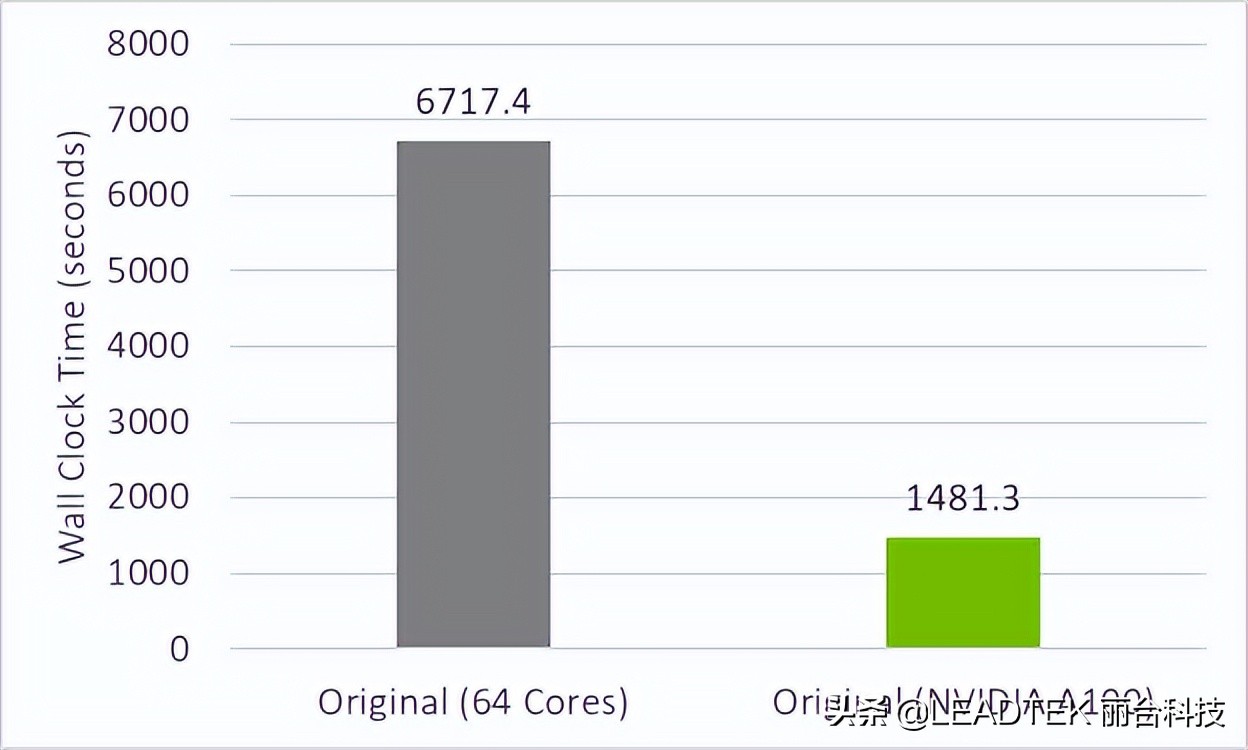

图 1 ：原始版本 POT3D 代码的 CPU 和 GPU 计时显示，在 NVIDIA A100 40GB GPU 上使用 OpenACC 时，原始代码的挂钟时间有了显著改善

	POT3D (Original)
Fortran	3,487
Comments	3,452
OpenACC Directives	80
Total	7,019

表 1 ：POT3D 的代码事实，包括 Fortran 、注释、 OpenACC 指令和总行。

执行并发和 OpenACC

以下是一些与代码 POT3D 中的 OpenACC 相比的 do concurrent 示例，例如三层嵌套的 OpenACC 并行循环：

!$acc enter data copyin(phi,dr_i)
!$acc enter data create(br)
…
!$acc parallel loop default(present) collapse(3) async(1)
do k=1,np do j=1,nt do i=1,nrm1 br(i,j,k)=(phi(i+1,j,k)-phi(i,j,k))*dr_i(i) enddo enddo
enddo
…
!$acc wait
!$acc exit data delete(phi,dr_i,br)

如前所述，此 OpenACC 代码使用标志 -acc=gpu -gpu=cc80、cuda11.5 进行编译，以在 NVIDIA GPU 上运行。

您可以使用 do concurrent 并行化这个相同的循环，并依赖于 NVIDIA CUDA 统一内存 用于数据移动，而不是指令。这将产生以下代码：

do concurrent (k=1:np,j=1:nt,i=1:nrm1) br(i,j,k)=(phi(i+1,j,k)-phi(i,j,k ))*dr_i(i)
enddo

如您所见，循环已从 12 行压缩为 3 行，而 CPU 中的 nvfortran 编译器保留了 CPU 的可移植性和 HPC SDK NVIDIA 的并行性

行数的减少得益于将多个循环压缩为一个循环，并依赖于托管内存，这将删除所有数据移动指令。使用 cuda11.5、cuda11.5 为 GPU 编译此代码。

对于 nvfortran ，激活标准并行（-stdpar=gpu）会自动激活托管内存。要使用 OpenACC 指令和 do concurrent 控制数据移动，请使用以下标志：-acc=gpu -gpu=nomanaged。

do concurrent 的 nvfortran 实现还允许定义变量的位置：

do concurrent (k=1:N, j(i)>0) local(M) shared(J,K) M = mod(K(i), J(i)) K(i) = K(i)- M
enddo

这对于某些代码可能是必要的。对于 POT3D ，变量的默认位置将根据需要执行。默认位置与使用 nvfortran 的 OpenACC 相同。

并行执行 CPU 性能和 GPU 实现

用do concurrent替换所有 OpenACC 循环，并依靠托管内存进行数据移动，这会导致代码中的指令为零，行数更少。我们删除了 80 条指令和 66 行 Fortran 。

图 2 显示了此代码的 do concurrent 版本在 CPU 上的性能与原始 GitHub 代码几乎相同。这意味着您没有通过使用 do concurrent 破坏 CPU 兼容性。相反，还添加了多核并行，可以通过使用标志 -stdpar=multicore 进行编译来使用。

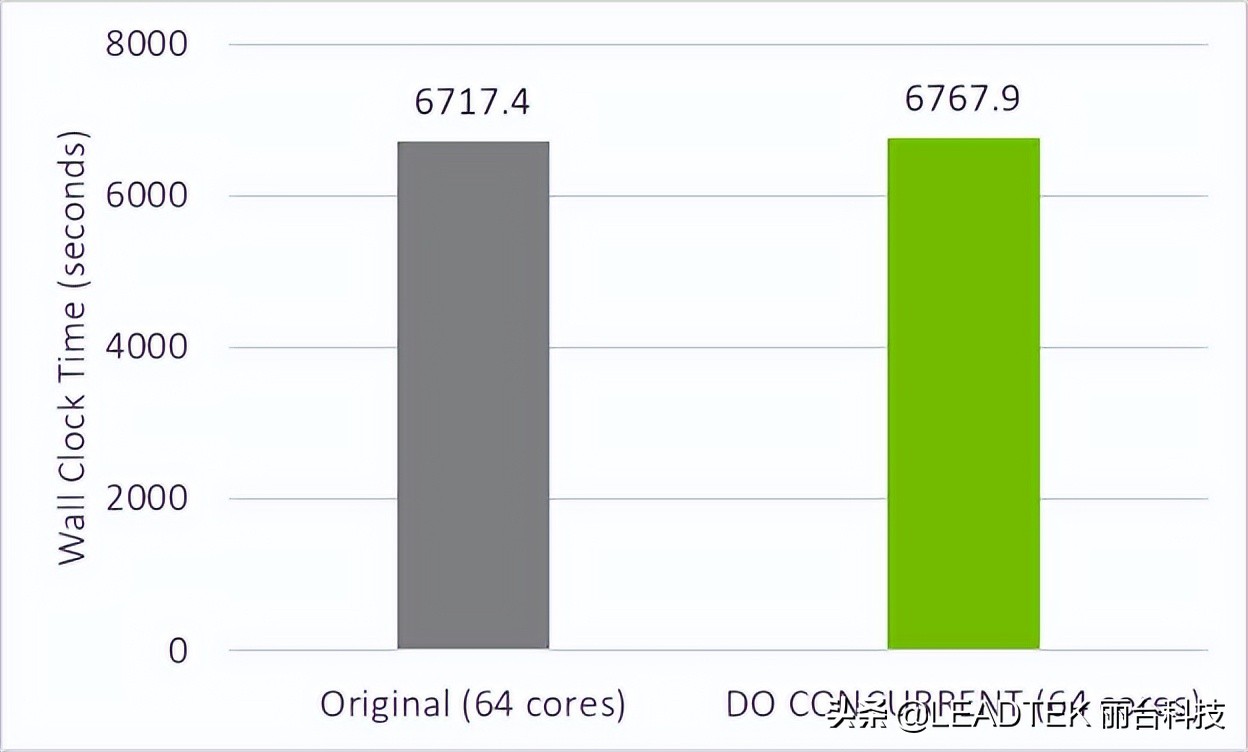

图 2 ：使用 MPI（每个插槽 32 个等级）的 CPU 计时用于原始和并发版本的 POT3D 代码

与 CPU 不同，要在 GPU 上运行 POT3D ，必须添加几个指令。

首先，要利用 MPI 的多个 GPU ，需要一个指令来指定 GPU 设备编号。否则，所有 MPI 级别将使用相同的 GPU 。

!$acc set device_num(mpi_shared_rank_num)

在本例中，mpi_shared_rank_num 是节点内的 MPI 等级。假设启动代码时，每个节点的 MPI 列组数与每个节点的 GPU 数相同。这也可以通过为每个 MPI 列组设置CUDA_VISIBLE_DEVICES 来实现，但我们更喜欢通过编程实现。

将托管内存与多个 GPU 一起使用时，请确保在分配任何数据之前完成设备选择（如!$acc set device_num(N)）。否则，将创建额外的 CUDA 上下文，从而引入额外的开销。

目前， nvfortran 编译器不支持并行循环上的数组缩减，这在代码的两个位置都是必需的。幸运的是，可以使用 OpenACC 原子指令代替数组缩减：

do concurrent (k=2:npm1,i=1:nr)
!$acc atomic sum0(i)=sum0(i)+x(i,2,k)*dph(k )*pl_i
enddo

添加此指令后，使用 -stdpar=gpu -acc=gpu -gpu=cc80、cuda11.5 更改编译器选项以显式启用 OpenACC 。这只允许您使用三条 OpenACC 指令。这是该代码目前最接近没有指令的情况。

所有数据移动指令都是不必要的，因为所有数据结构都使用了 CUDA 托管内存。表 2 显示了此版本 POT3D 所需的指令数和代码行数。

	POT3D (Original)	POT3D (Do Concurrent)	Difference
Fortran	3487	3421	(-66)
Comments	3452	3448	(-4)
OpenACC Directives	80	3	(-77)
Total	7019	6872	(-147)

表 2 ：GPU 兼容的代码行数执行并发 POT3D 版本，包含 Fortran 行数、指令和注释行数的细分。

对于 POT3D 中的归约循环，您依赖于隐式归约，但这可能并不总是有效的。最近， nvfortran 添加了即将推出的 Fortran 202X reduce 子句，该子句可用于还原循环，如下所示：

do concurrent (k=1:N) reduce(+:cgdot) cgdot=cgdot+x(i)*y(i)
enddo

GPU 性能、统一内存和数据移动

您已经用最少数量的 OpenACC 指令和依赖托管内存进行数据移动的 do concurrent 开发了代码。这是目前最接近的无指令代码。

图 3 显示，与原始 OpenACC GPU 代码相比，此代码版本的性能下降了约 10% 。造成这种情况的原因可能是 do concurrent , 托管内存或两者的组合。

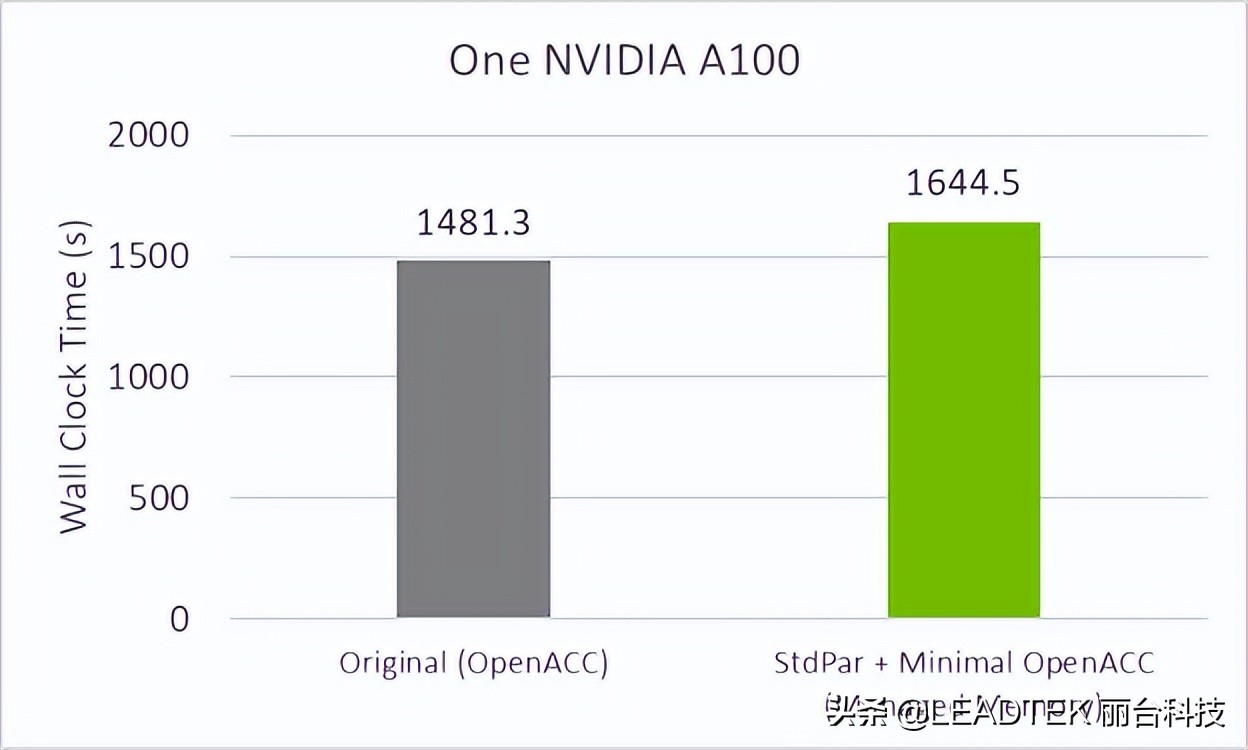

图 3 ：GPU GitHub 和标准并行性（ STDPAR ）的计时， OpenACC 最小 NVIDIA A100 40GB GPU 上的 POT3D 代码版本。

要查看托管内存是否会导致较小的性能损失，请在启用托管内存的情况下编译原始 GitHub 代码。这是通过在 GPU 之前使用的标准 OpenACC 标志之外使用编译标志 -gpu=managed 来实现的。

图 4 显示了 GitHub 代码现在在托管内存中的性能与最小指令代码类似。这意味着性能损失较小的罪魁祸首是统一内存。

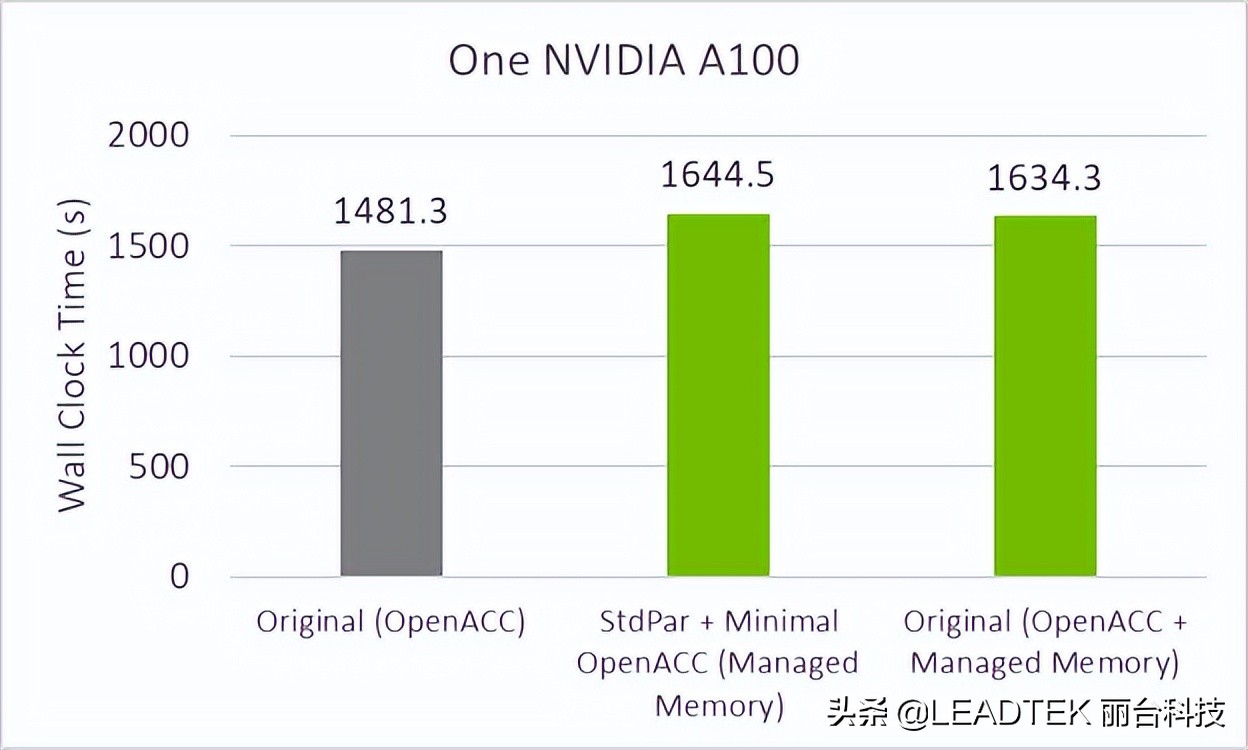

图 4 ：GPU GitHub （托管和非托管）和 STDPAR 的计时， OpenACC 最小 POT3D 代码的版本

要用最少的指令代码恢复原始代码的性能，必须将数据移动指令添加回。do concurrent 和数据移动指令的组合如下代码示例所示：

!$acc enter data copyin(phi,dr_i)
!$acc enter data create(br)
do concurrent (k=1:np,j=1:nt,i=1:nrm1) br(i,j,k)=(phi(i+1,j,k)-phi(i,j,k ))*dr_i(i)
enddo
!$acc exit data delete(phi,dr_i,br)

这导致代码有 41 条指令，其中 38 条负责数据移动。要编译代码并依赖数据移动指令，请运行以下命令：

-stdpar=gpu -acc=gpu -gpu=cc80,cuda11.5,nomanaged

nomanaged 关闭托管内存，-acc=gpu 打开指令识别。

图 5 显示了与原始 GitHub 代码几乎相同的性能。此代码的指令比原始代码少 50% ，并提供相同的性能！

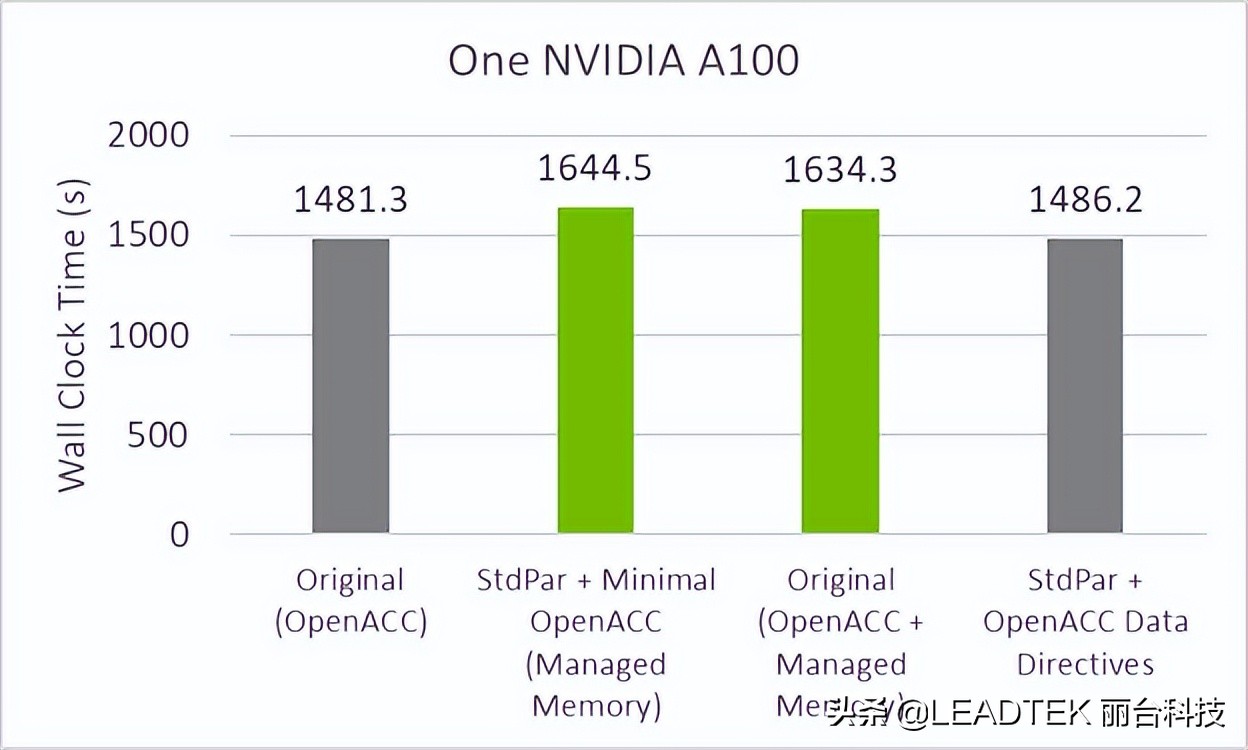

图5：POT3D 代码的 GitHub（托管和非托管）、STDPAR + 最小 OpenACC（托管）和 STDPAR + OpenACC（非托管）版本的 GPU 时序。

MPI + DO 并行扩展

图 7 显示了使用多个 GPU 的计时结果。主要的收获是 do concurrent 在多个 GPU 上与 MPI 一起工作。

查看打开托管内存的代码（蓝线），可以看到原始代码和最小指令代码的性能与使用多个 GPU 的性能几乎相同。

查看关闭托管内存的代码（绿线），您可以再次看到原始 GitHub 代码和代码的 do concurrent 版本之间的相同比例。这表明 do concurrent 可以与 MPI 一起工作，并且对您应该看到的缩放没有影响。

您可能还注意到，随着 GPU 的扩展，托管内存会导致开销。受管内存运行（蓝线）和数据指令线（绿线）彼此平行，这意味着开销随着 GPU 的数量而变化。

图 6 ：GPU GitHub （托管和非托管）、 STDPAR +最小 OpenACC （托管）和 STDPAR + OpenACC （非托管）的 1 、 2 、 4 和 8 GPU 扩展 POT3D 代码的版本

Fortran 标准并行编程综述

您可能会想，“标准 Fortran 听起来太好了，不可能是真的，有什么问题吗？”

Fortran 标准并行编程支持更干净的代码，并通过依赖 ISO 语言标准提高代码的未来证明性。使用最新的 nvfortran 编译器，您可以获得前面提到的所有好处。

虽然您在过渡到 do concurrent 时失去了当前的 GCC OpenACC / MP GPU 支持，但随着其他供应商在 GPU 上增加对 do concurrent 的支持，我们预计将来会获得更多的 GPU 支持。鉴于 ISO 语言标准的历史记录，我们相信这种支持会到来。

使用 do concurrent 目前确实存在一些限制，即缺乏对原子、设备选择、异步或优化数据移动的支持。然而，正如我们所展示的，这些限制中的每一个都可以使用编译器指令轻松解决。由于 Fortran 中的本机并行语言特性，所需的指令要少得多。

准备好开始了吗？ 下载免费的 NVIDIA HPC SDK ，然后开始测试！如果您还对我们的研究结果感兴趣，请参阅 从指令到并行：标准并行的一个案例研究 GTC 课程。有关标准语言并行性的更多信息，请参阅 使用标准语言并行性开发加速代码 。

确认书

这项工作得到了国家科学基金会、 NASA 和空军科学研究办公室的支持。计算资源由圣地亚哥州立大学计算科学资源中心提供。
