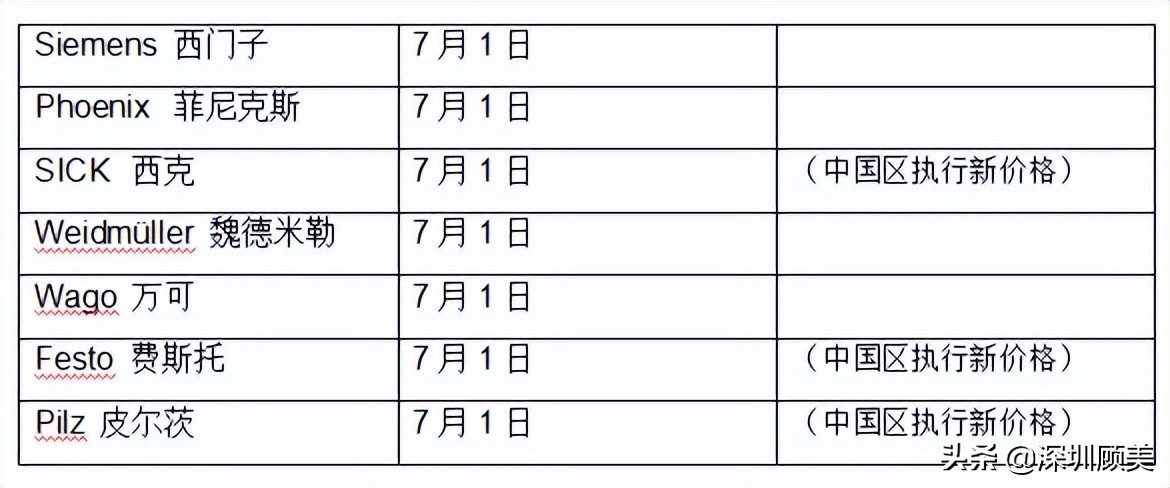

7月1日起，德国某企业又宣布原材料、电气元器件、能源、物流价格全部上涨，未来全球各国工业自动化产品也有可能跟着涨一波。为此，国内纷纷掀起一股国产平价替代浪潮。

（资料来源于网络）

国产替代刻不容缓

此前，自动化工控产品严重缺货，导致市场混乱。

近期，尤其是Ethernet/IP的扩展模块更是严重缺货，不少商家们大量囤货、抢购二手产品。不少人问，还有什么品牌可以供货的？

☟☟☟

在这不得不说下顾美科技了，为精准切入用户需求，顾美打造出了可实现多个从站级联的L02 Ethernet/IP模块，用于实现更高效的数据交互，应用市场非常广。

是西门子，ABB、AB、基恩士、欧姆龙等PLC的EtherNet/IP总线I/O模块国产平价替代的首选。

不仅如此，顾美还可保证长期稳定供货，真正实现零售后费用问题，大大地降低了企业的成本。

顾美L02-EIP模块

其实L02-EIP模块就相当于一个网关适配器，它可以接不同类型的EtherNet/IP主站，其组态方法和使用的软件是不一样的。注意L02-EIP需搭配L02系列的I/O模块使用。

01产品概述

▲ L02-EIP模块将通讯接口、I/O扩展接口设计为高度集成的单个模块，结构紧凑，性能稳定，具有超高性价比。

▲ 目前，L02系列模块已经广泛应用于各种工业自动化场合，产品稳定性高，抗干扰能力强，性能出色，得到了用户的高度赞赏。

02功能特点

• 支持EtherNet/IP协议

• 可定制，保证长期稳定供货

• 最大可扩展DI/O 512点，AI/O 50点

• 可实现多个从站级联的L02 Ethernet/IP模块

• 支持与多个主流EtherNet/IP主站无缝连接

03系统架构

①通讯总线协议采用标准的EtherNet/IP通讯总线，可以方便的和PLC或者工控机实现EtherNet/IP协议通讯。

②通讯接口方式为2个RJ45百兆以太网接口，且内部实现端口交换功能，无需另外增加交换机，可以轻松实现多个从站级联。

平价替代解决方案

高效工业网络系统

接下来咱们就讲一讲L02-EIP模块在欧姆龙NX1P2PLC上的使用。

（注：在顾美L02、基恩士KV-7500、松下FP7和欧姆龙NX1P2等PLC上都可使用）

01.NX1P2 PLC和L02-EIP进行EtherNet/IP通信

本例中使用NX1P2 PLC为主控，连接的模块为L02-EIP，具体操作步骤如下。在实际应用中，请提前将硬件线路连接好。

（1）配置IP

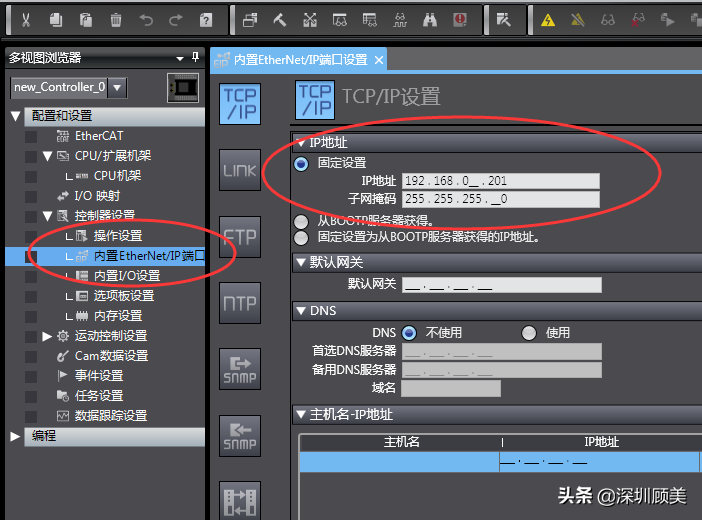

①打开内置EtherNet/IP端口设置，配置好本机IP

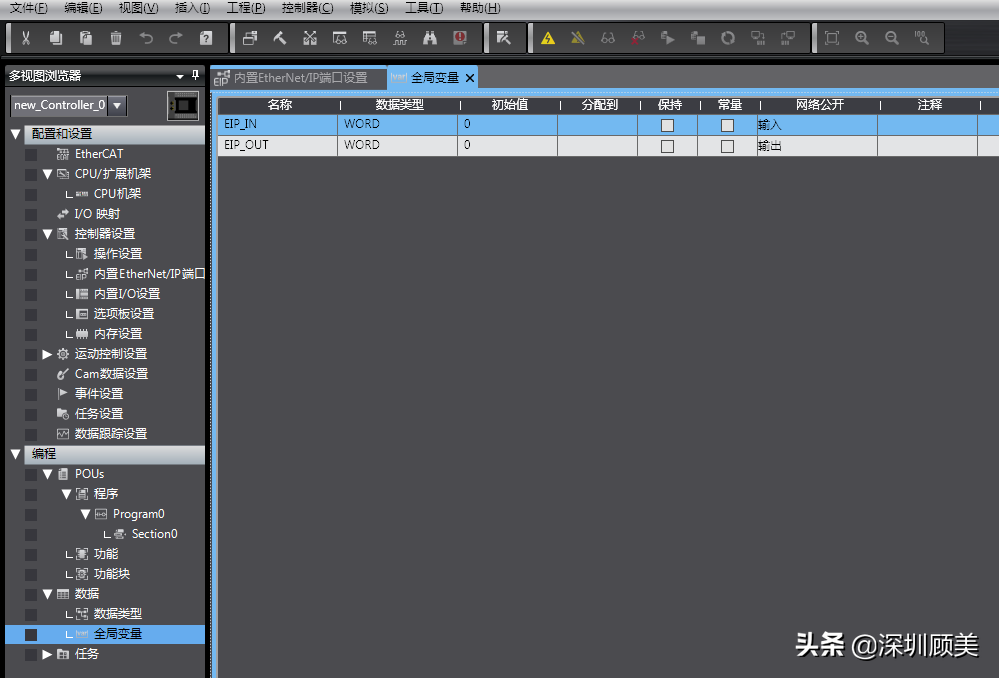

②分别添加一个数据类型为WORD网络开类型为输入的公全局变量和一个输出全局变量

（2）EtherNet/IP连接设置

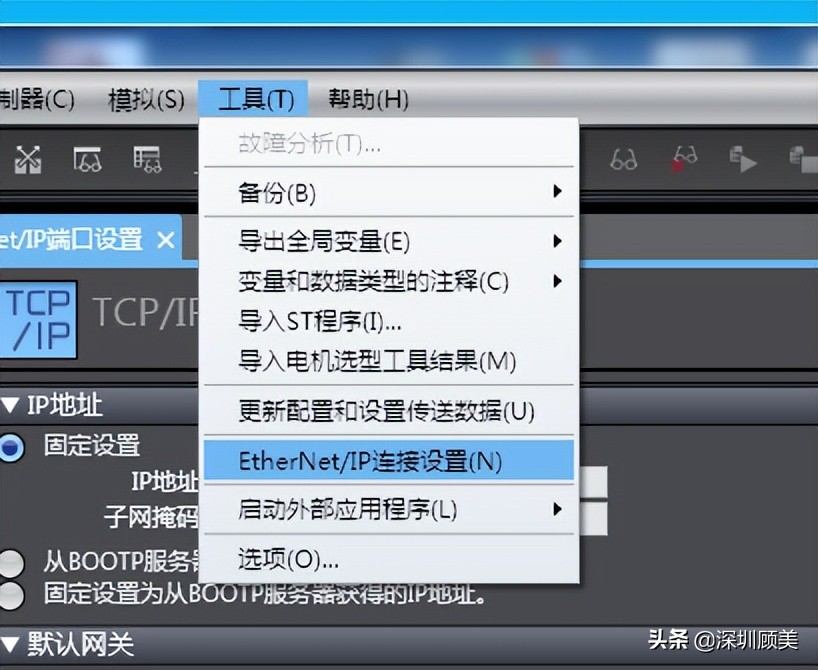

①工具>EtherNet/IP连接设置

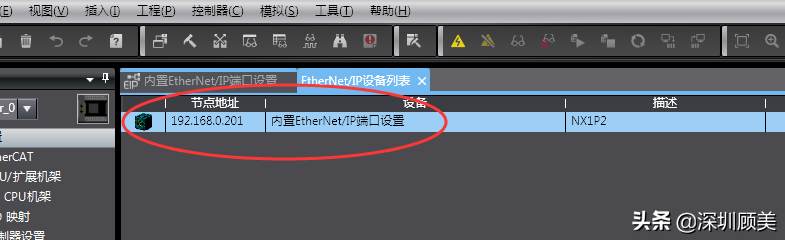

②双击PLC名称打开设置

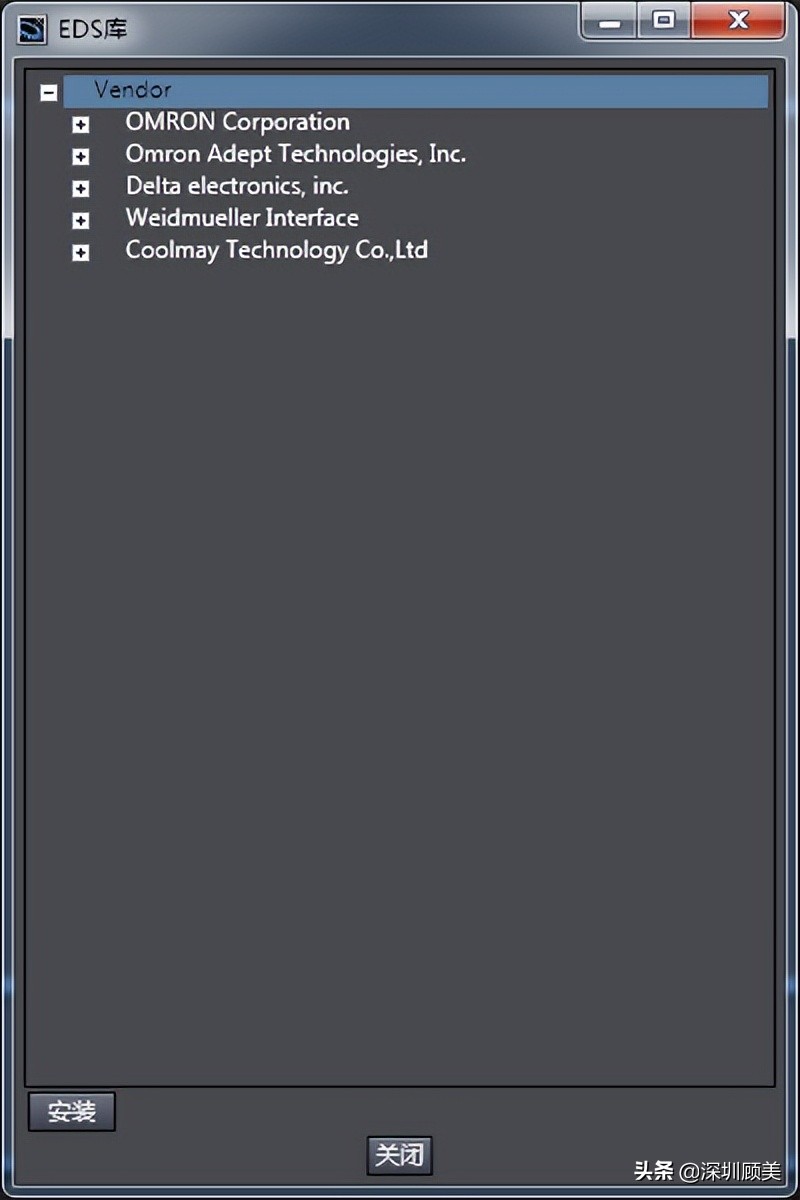

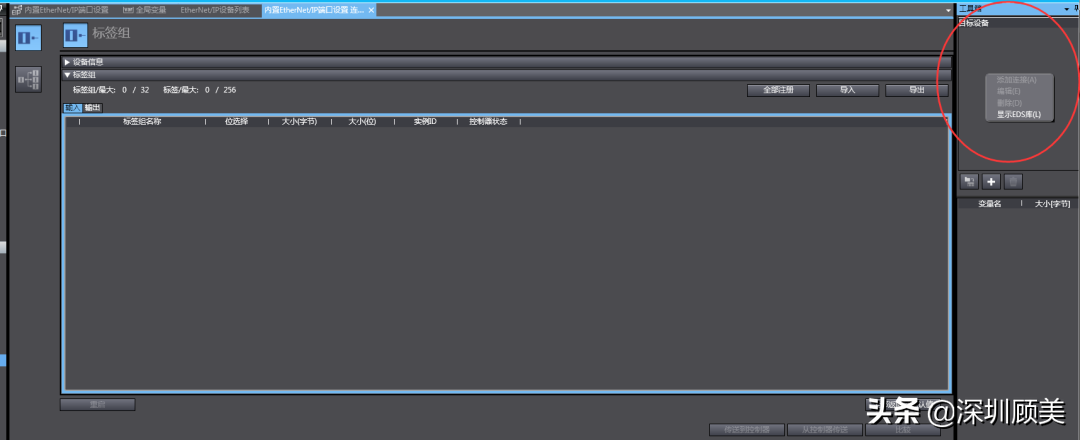

③在右边工具箱的目标设备中右键>显示EDS库

④点击安装，选择ethip-v1.5-weidmueller-ur20-fbc-EIP的EDS文件安装

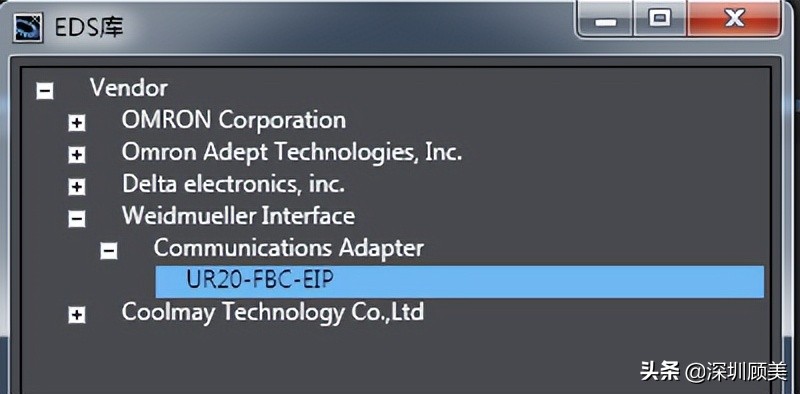

⑤安装完成设备列表中会出现UR20-FBC-EIP

（3）添加目标设备

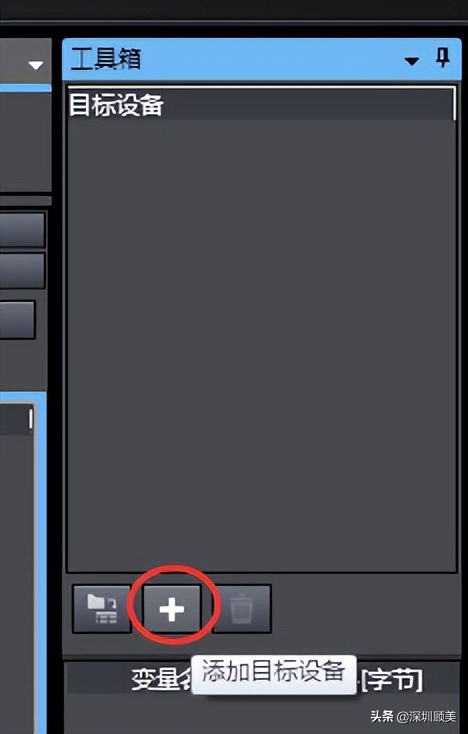

①关闭对话框,点击目标设备下的+按钮添加目标设备

②输入目标设备的IP,选择型号名称为刚添加的UR20-FBC-EIP,选择版本号

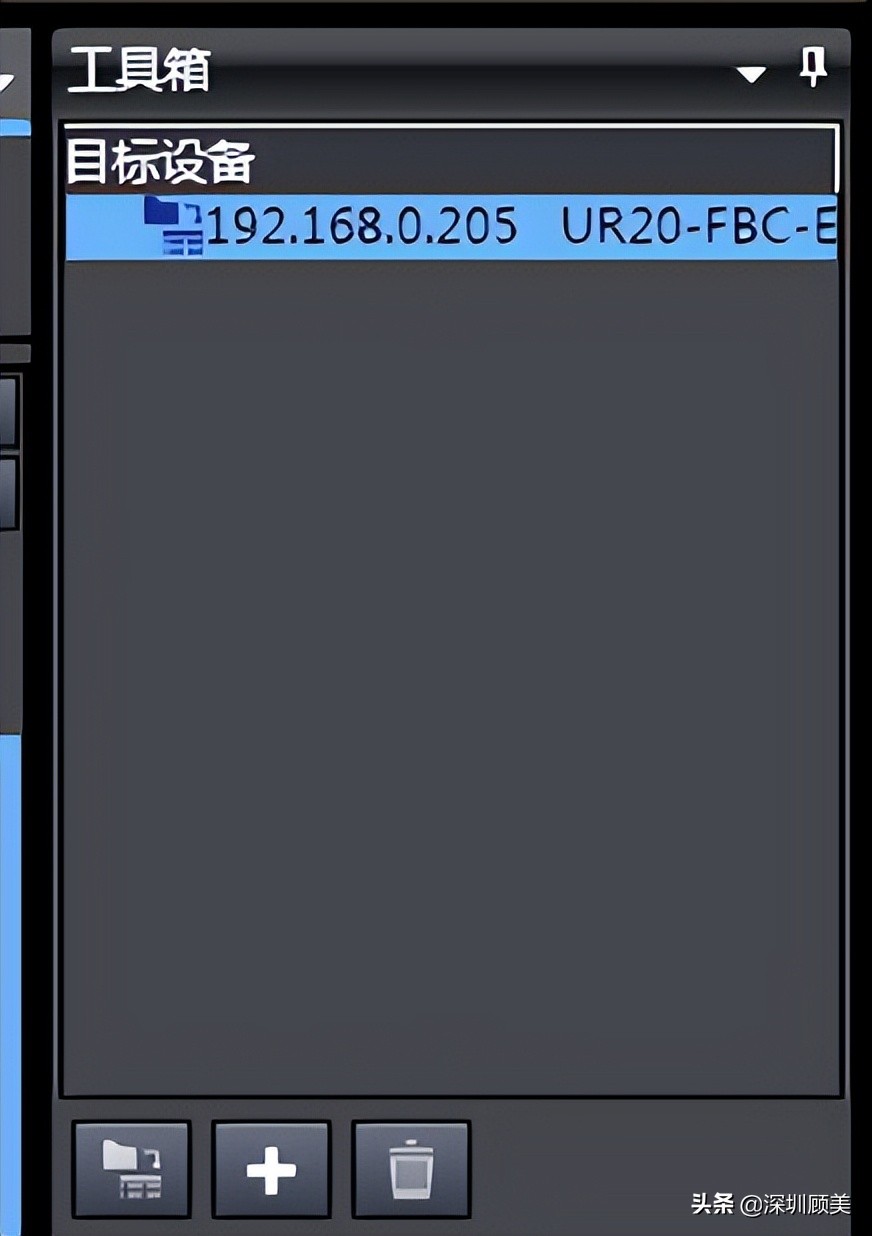

③点击（添加）按钮完成添加,这时目标设备出现我们刚刚添加的设备

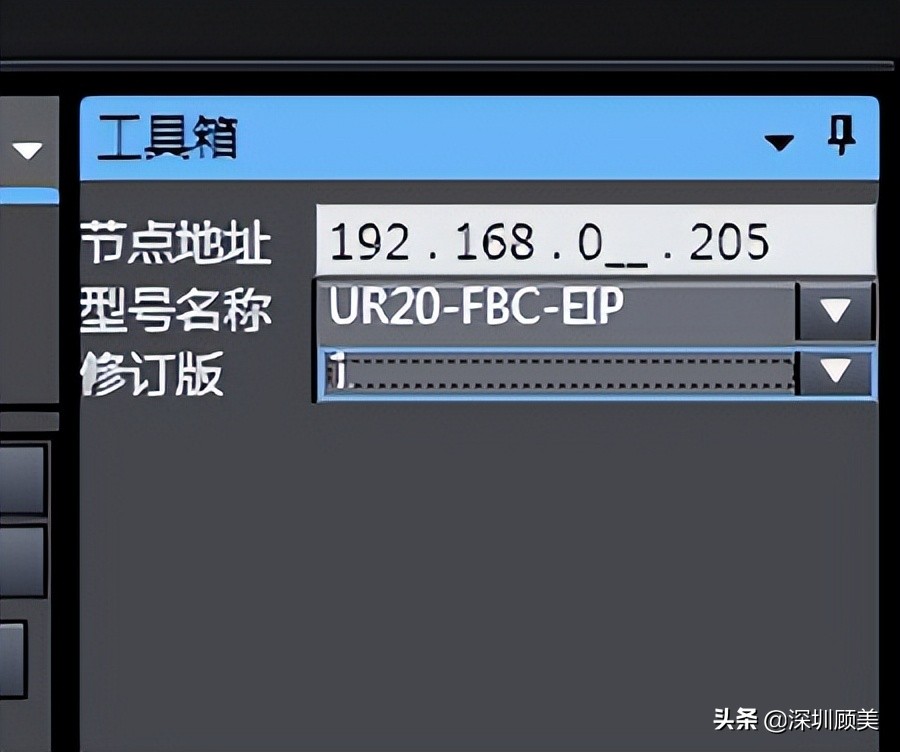

④双击UR20-FBC-EIP添加设备,设置节点地址和IP

（4）注册变量

①注册变量,在标签组这里点击全部注册

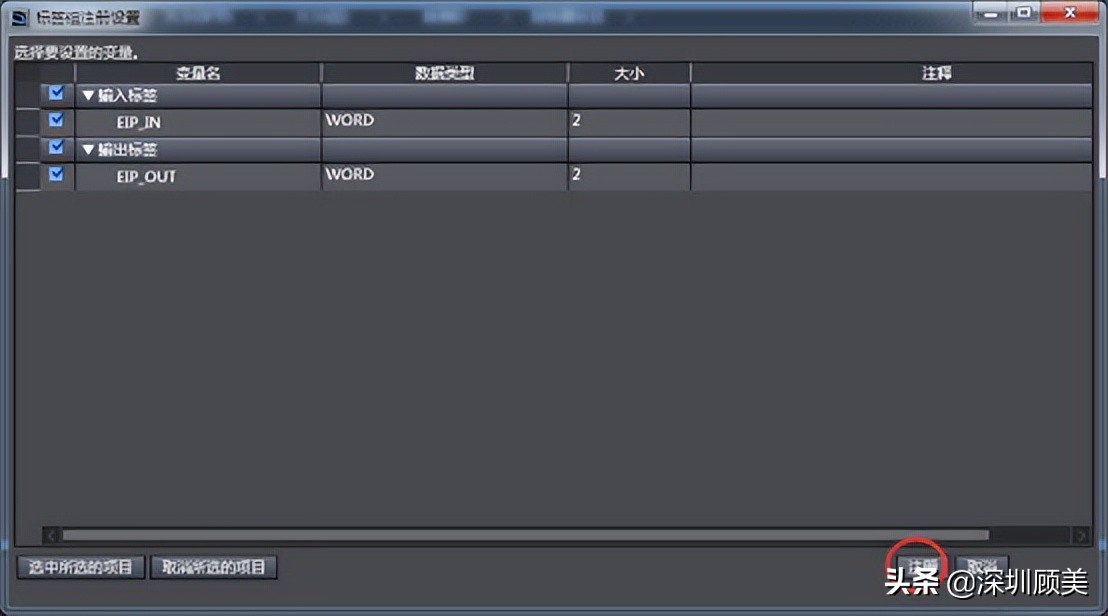

②注册我们刚才新建的全局变量

③输入输出列表出现我们建的变量

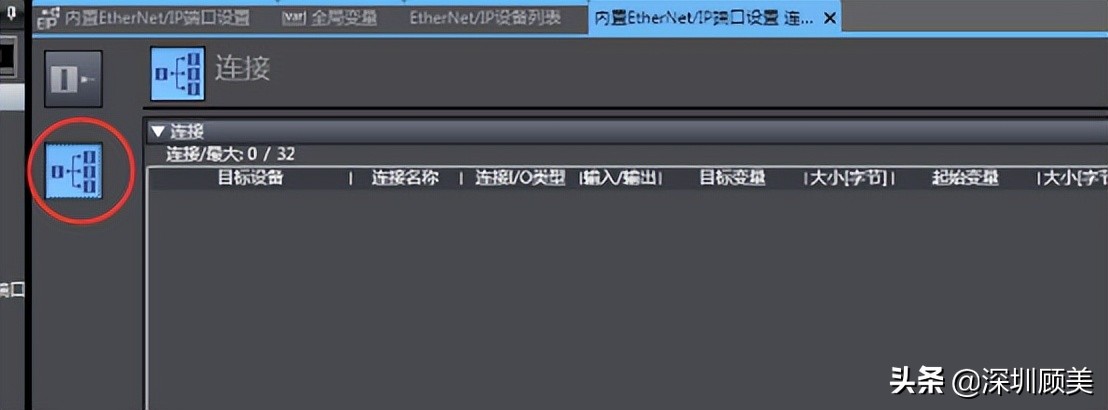

④点击左边的连接图标

⑤双击刚才添加的目标设备

⑥在输入的目标变量中填入101,起始变量选择EIP_IN输出的目标变量中填入102,起始变量选择EIP_OUT

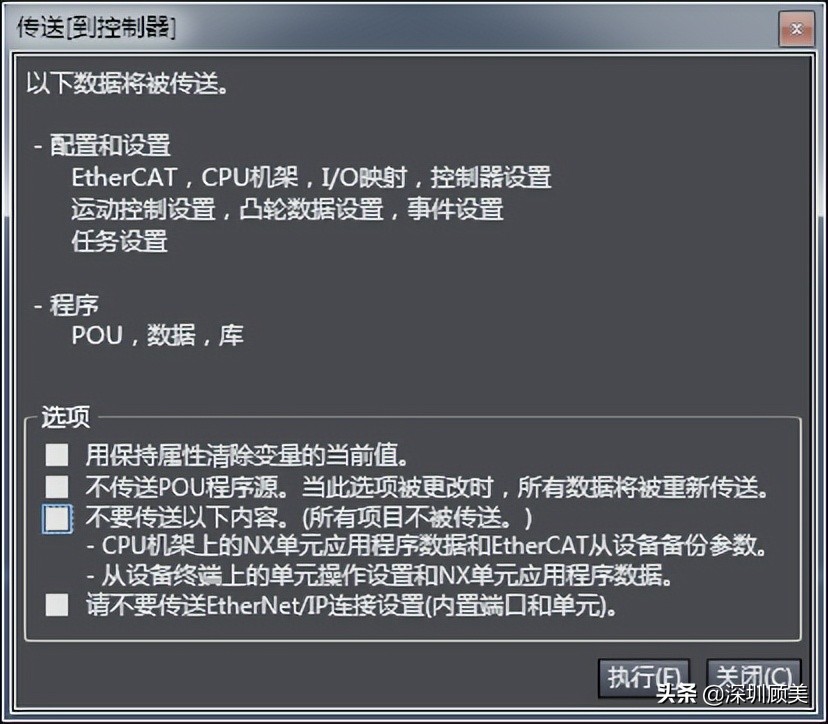

⑦下载到PLC,注意要把EtherNet/IP连接设置一起下载

⑧打开监视窗口,给模块接通输入,这时EIP_IN的数值会实时变化,修改EIP_OUT的数值,模块的输出也会相应变化.
