各编程语言平台调用板卡动态链接库，读取编码器值方法详解。
板卡和计算机完成连接后，接下来就可以进行程序编写了，想要使用板卡内的编码器相关函数，就要调用相关的动态链接库，也就是Dll文件，进行编程读取。下面，就分别在C语言、LabVIEW、LabwindowsCVI、C#、VB等常用的这几个编程语言界面给大家讲解一下具体调用库的方法。

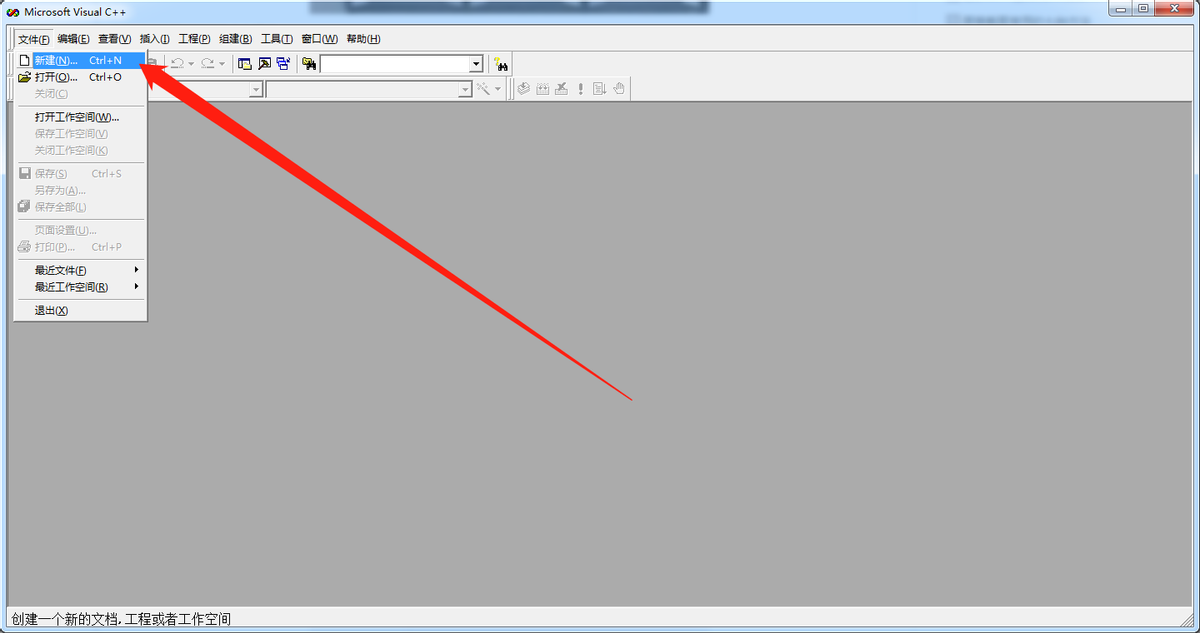

首先是C语言的调用方法。本次 我们使用Visual C++ 6.0（以下简称VC6.0）来进行演示说明，首先打开VC6.0。点击左上方文件→新建，如图：
图.

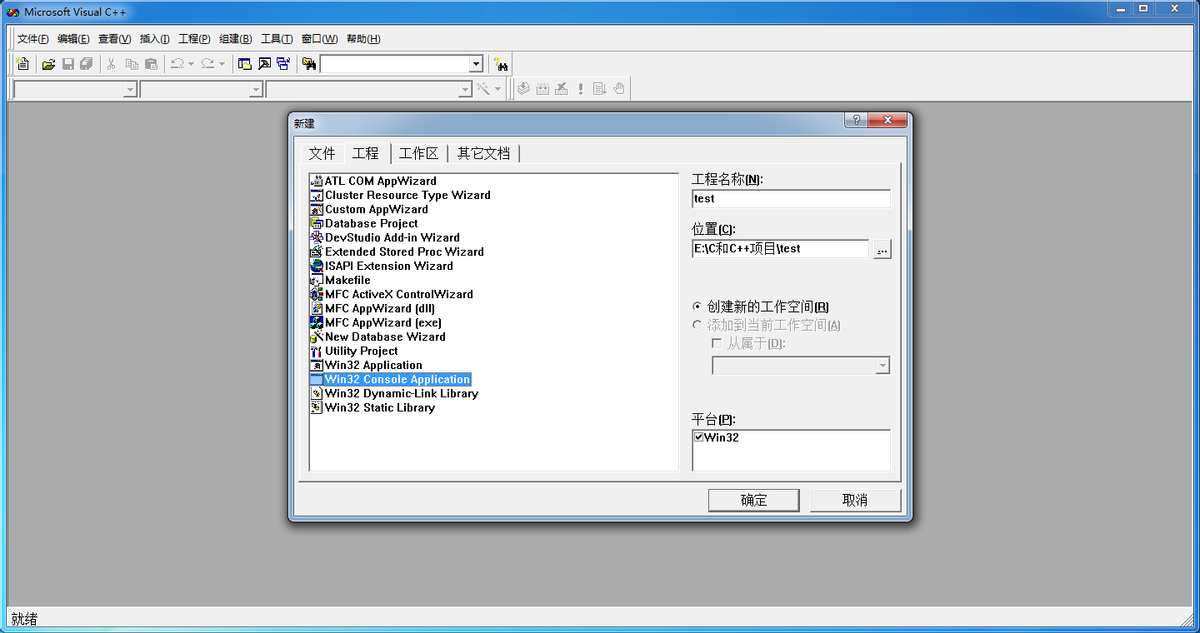

在弹出的页面选择工程→Win32 Console Application，记得设置工程名称以及选择保存位置。如图：
图.
弹出的选择框中，我们可以选择一个“Hello World”程序。如图：
图.

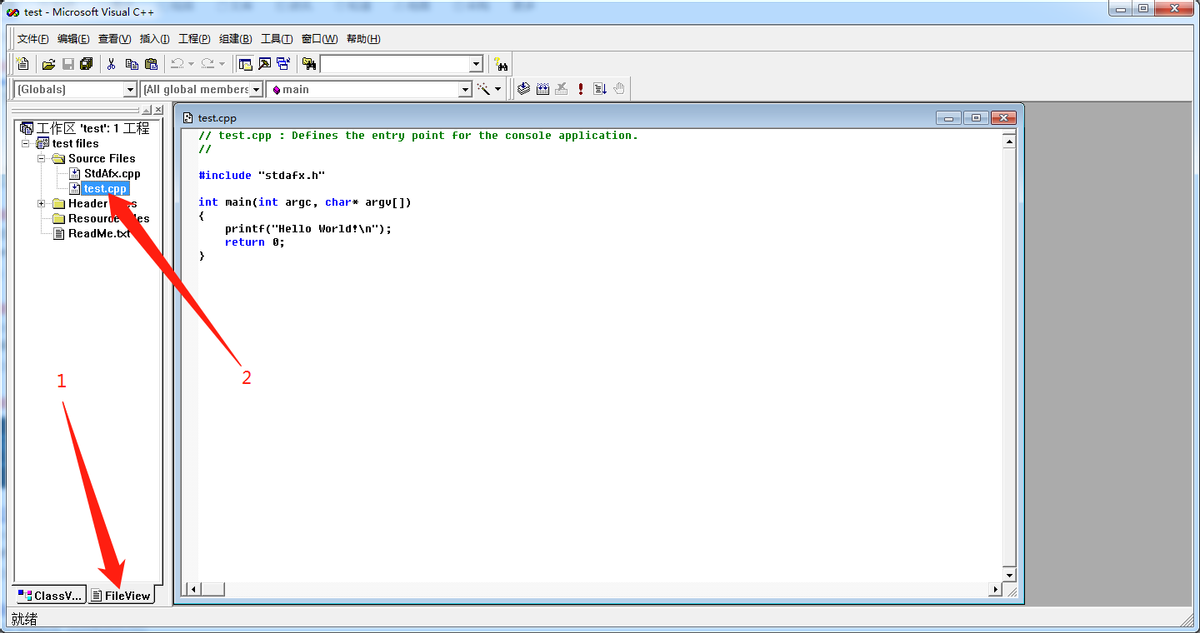

新建完成后，我们点击侧边栏FileView，依次展开text files→Source Files→test.cpp，即可看到新建好的“Hello World”程序，如图：
图.

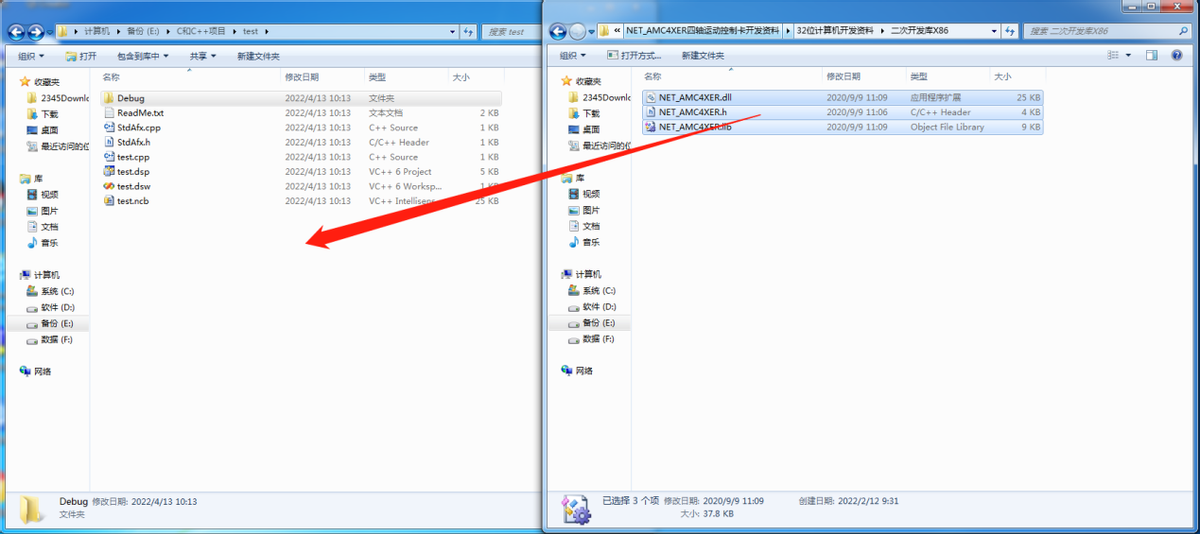

我们打开板卡的二次开发库文件夹和该项目的文件夹，将二次开发库的文件复制到项目文件夹内，如图：
图.

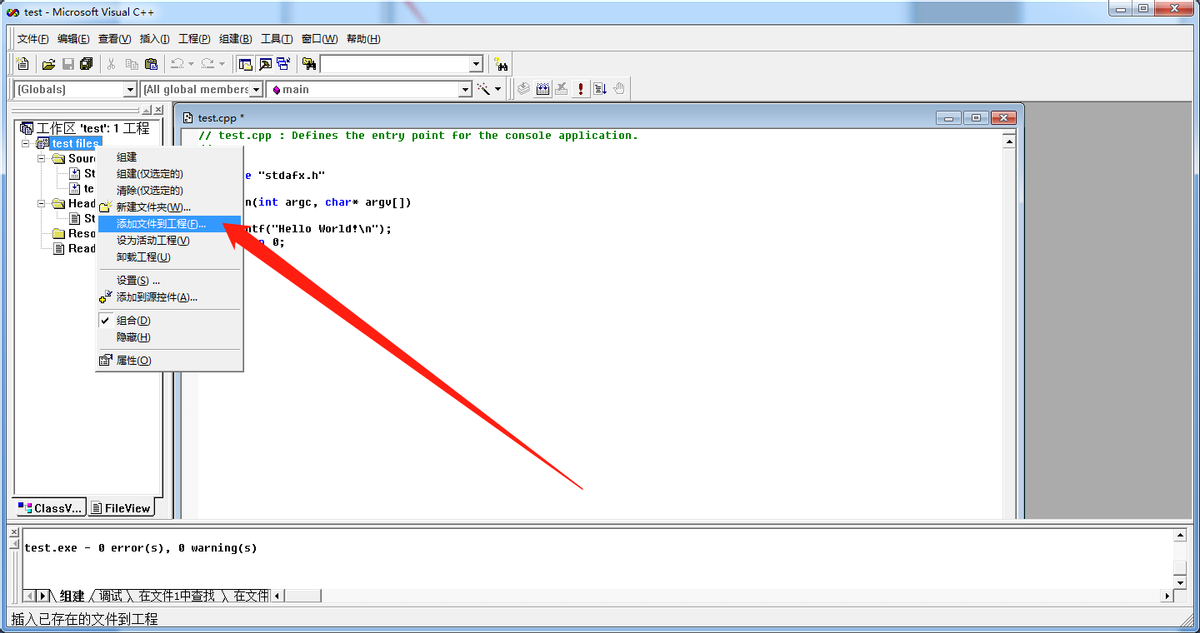

接下来，我们右键点击侧边栏的工程名称，选择“添加文件到工程”，如图：
图.

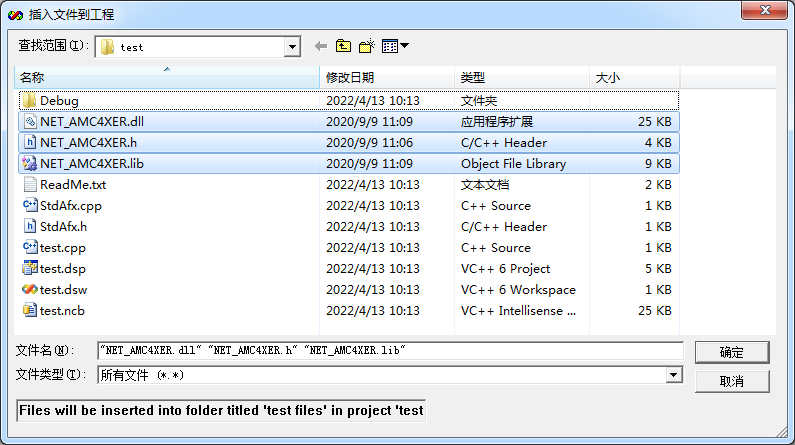

选择板卡二次开发库的全部文件进行添加，如图：
图.

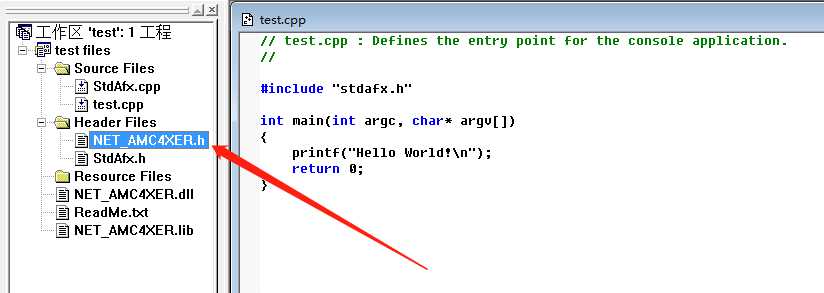

文件添加完成后，便会显示在左侧边栏内。如图：
图.

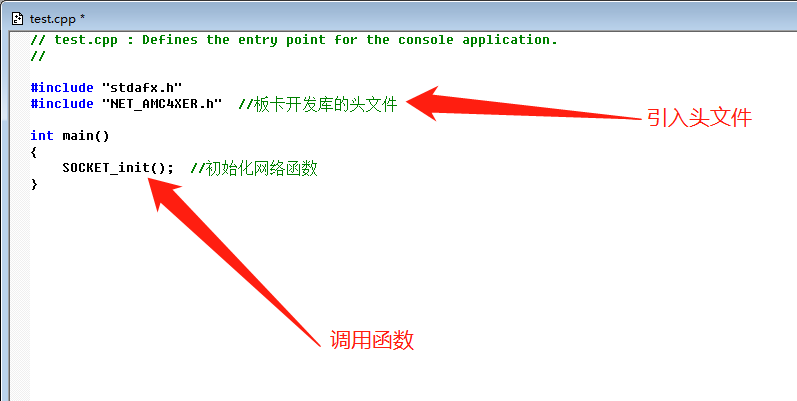

我们在程序编辑框上方用#include写入头文件“NET_AMC4XER.h”，然后就可以使用DLL库中的函数了，例如初始化网络连接函数：SOCKET_init(void)。如图：
图.
接下来只要运行程序，就可以对网络进行初始化了，接下来我们来看到动态链接库内和编码器相关的函数，我们打开板卡说明书，找到编码器设定函数和编码器值读取函数。
首先是编码器设定函数Set_Encorder：
Set_Encorder(char* destIP,int Axs,int mod,int z_reset_en, int z_dir,int set8000,int enable);
该函数可用于设定编码器工作模式，让我们来了解一下该函数的各项参数：
0——不计数
1——1x计数模式：只在A相的上升沿或下降沿进行一次计数
2——2x计数模式：在A、B相的上升沿或下降沿各进行一次计数
3——4x计数模式：在A、B相的上升和下降沿各进行一次计数，增量型编码器一般使用4x的计数模式进行工作。
4．z_reset_en：编码器z信号复位使能。设定为0时，Z信号出现高电平不复位；设定为1时，复位为0x000000或者0x800000。
5．z_dir：设置Z信号复位电平。0为高电平复位，1为低电平复位。
6．set8000：设定z信号复位时的计数值。设定为0，复位为0x000000；设定为1，复位为0x800000。
7．enable：计数器使能工作，设为0计数器不工作且复位为0x000000；设为1计数器正常工作。
然后是编码器计数值读取函数Read_Encorder：
Read_Encorder(char* destIP,int Axs , unsigned int* Value)
1．destIP：同编码器设定函数，板卡IP地址。
2．Axs：同编码器设定函数，要设置编码器的运动轴。
3．Value：一个指针参数，用于返回读取到的编码器计数值。

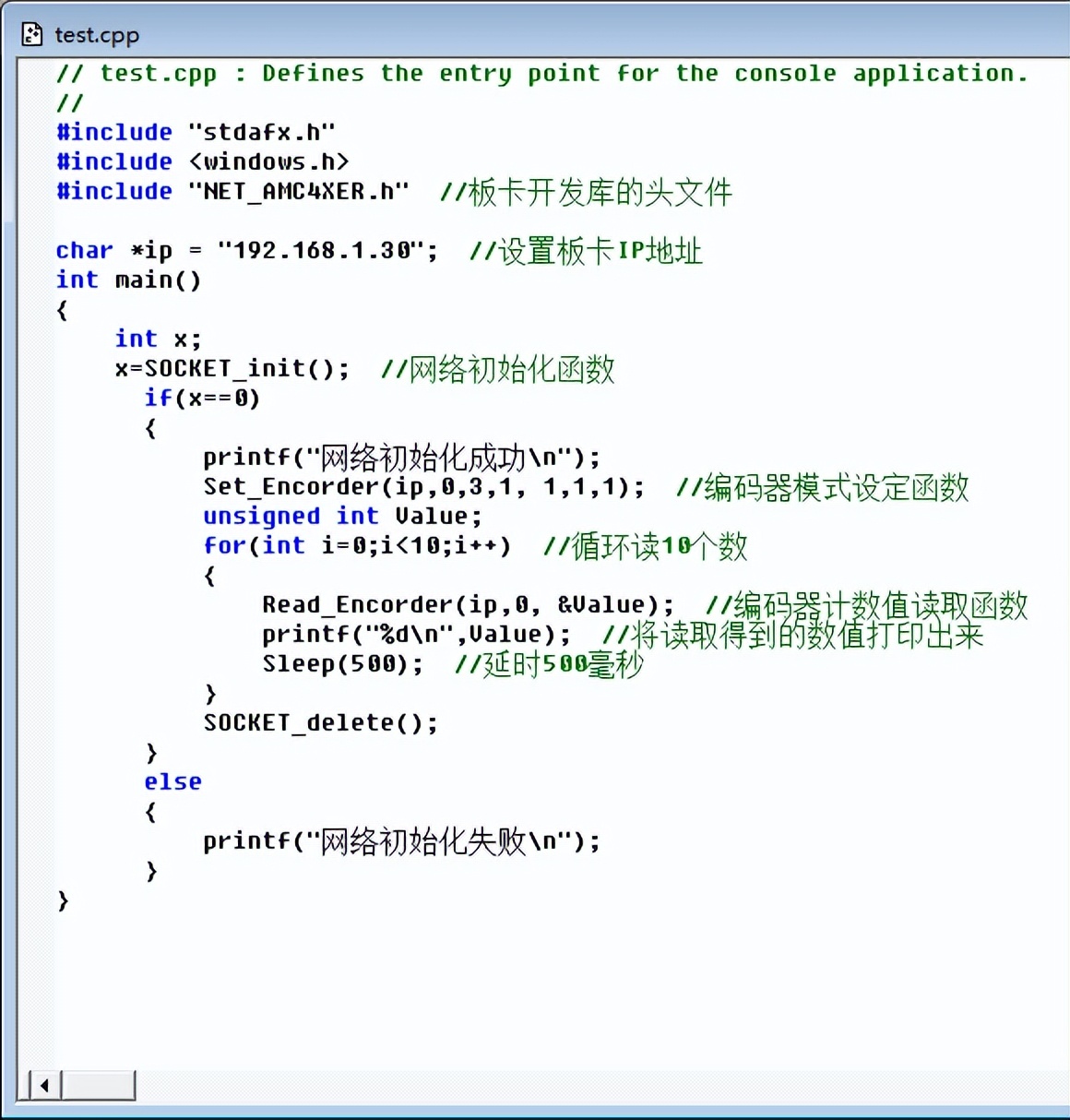

以上便是板卡内编码器相关的两个函数介绍，下面我们来实际运用一下这两个函数，我这里已经写好了一份简单的例程供大家参考，如图：

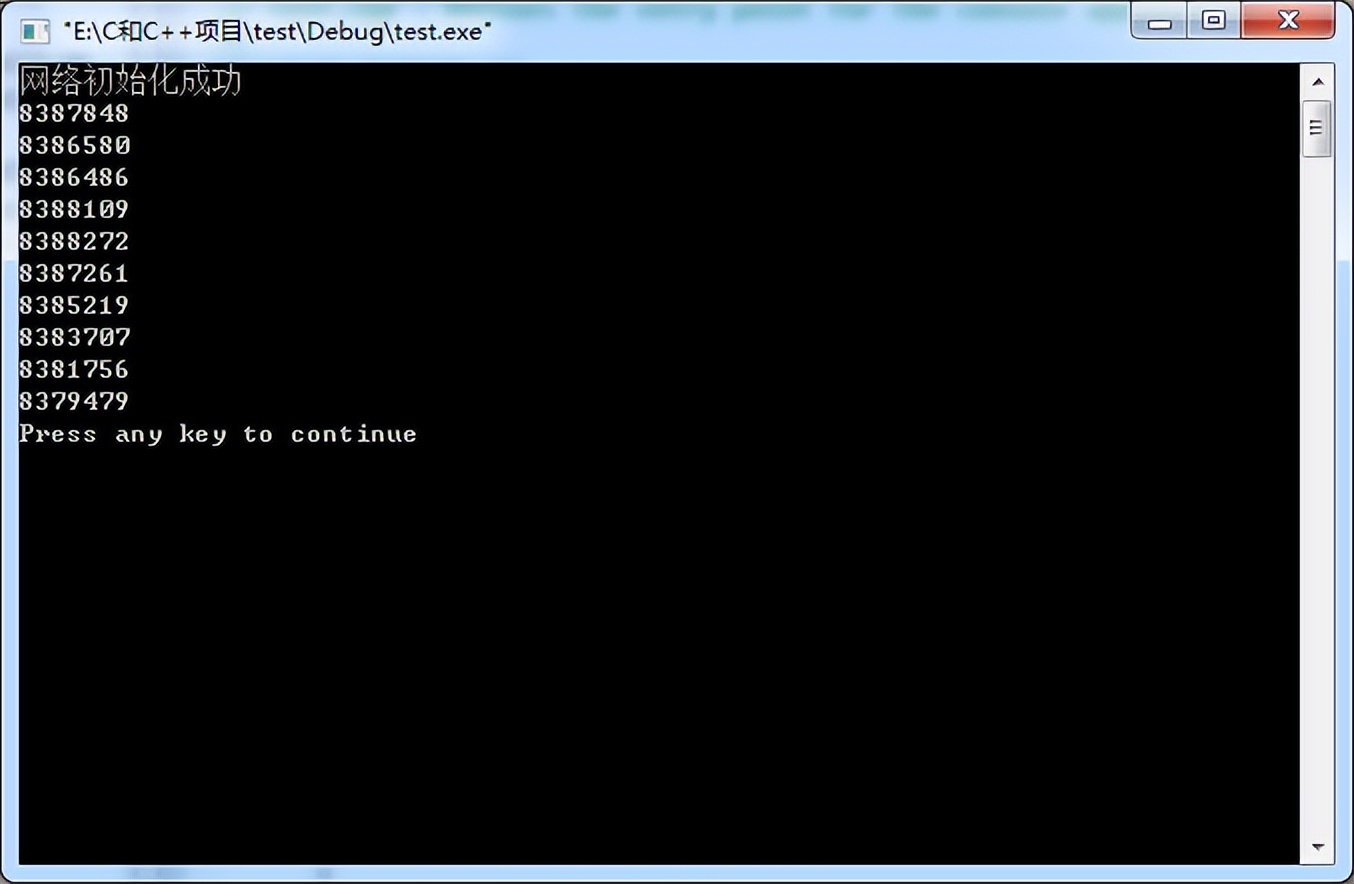

我们现在来运行一下这个例程试试。启动程序后，用手稍稍转动编码器，观察打印值是否变化。如图：
图
由上图可知，程序可正常显示编码器当前计数值，程序运行成功。以上便是C语言中板卡动态链接库及其函数的使用方法。
首先我们打开Labview，点击创建项目，如图：
图.

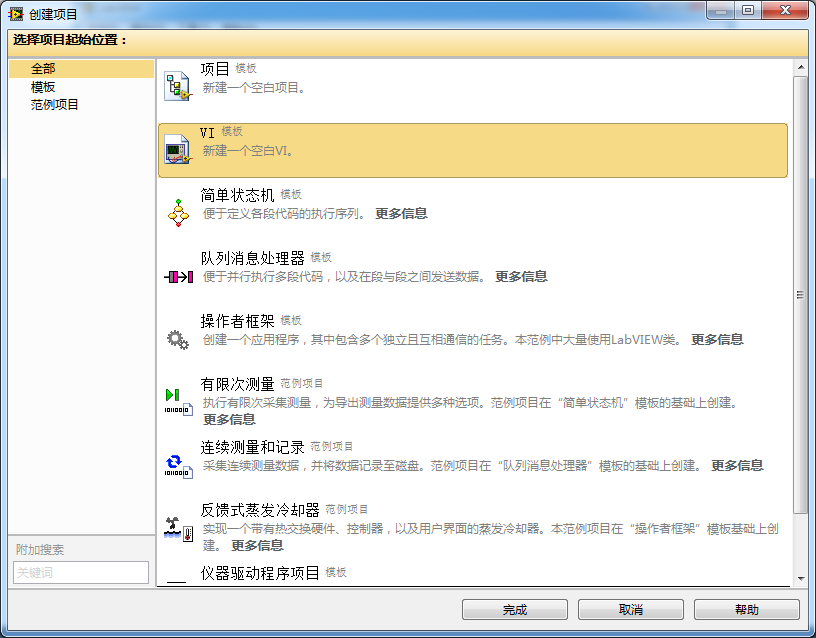

然后选择新建一个空白VI，如图：
图.

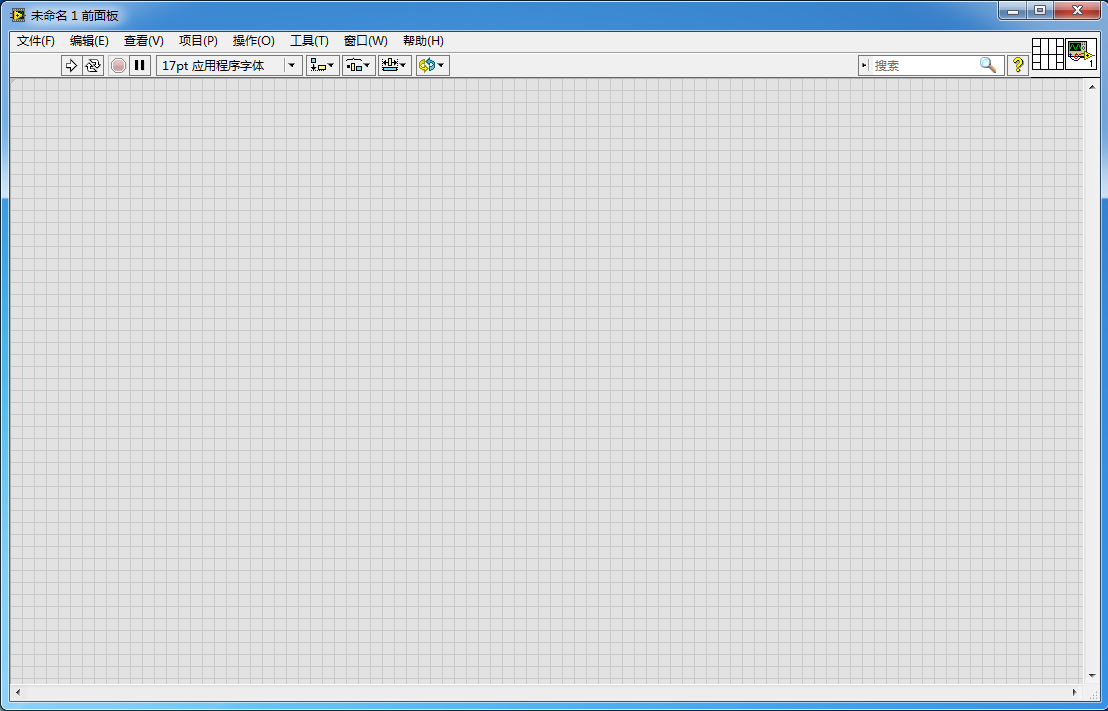

新建后，我们可以看到生成了一个前面板，如图：
图.

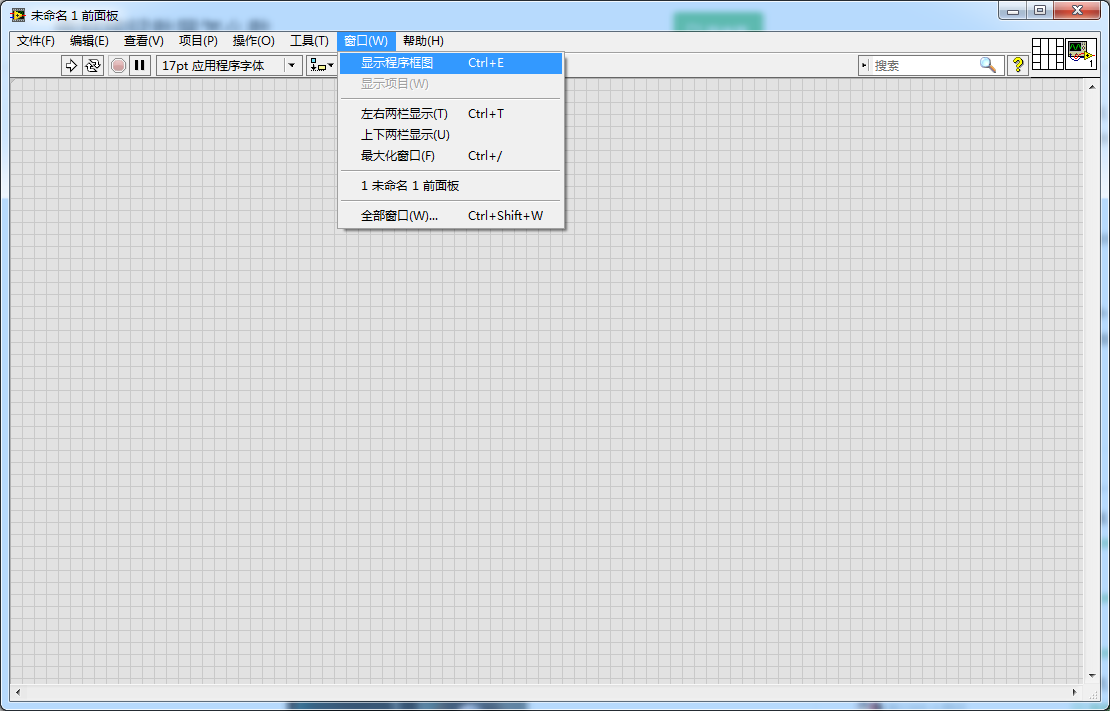

接下来，我们点击上方窗口→显示程序框图，如图：
图.

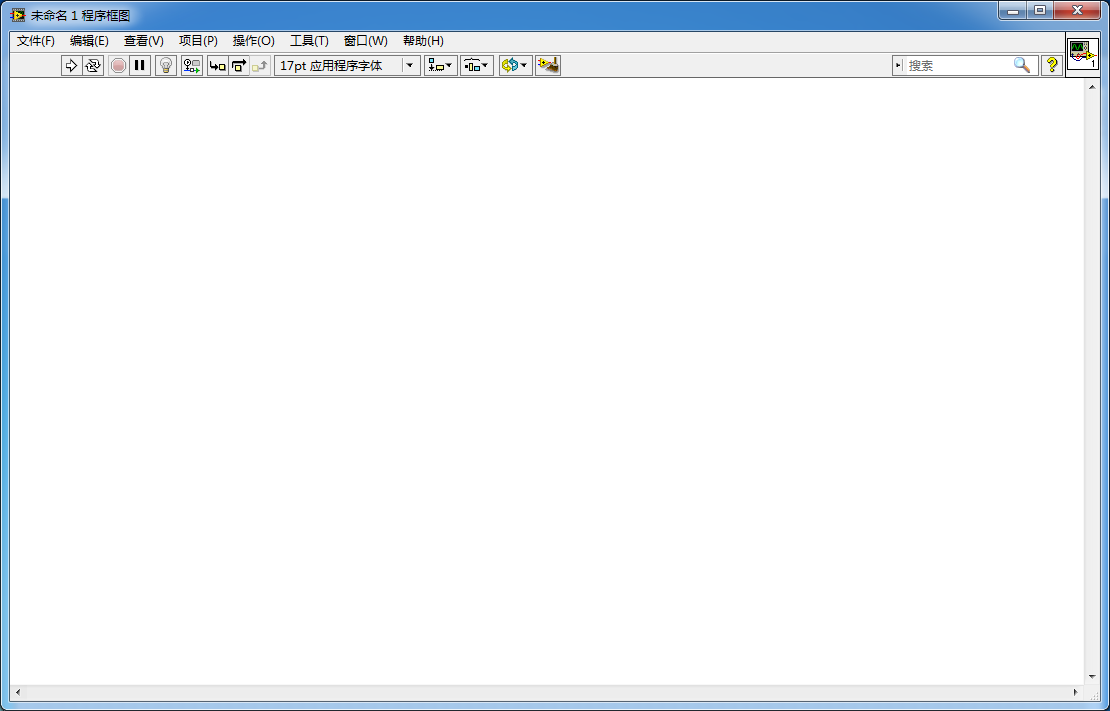

点击后可以进入到Labview图形编程界面，如图：
图.

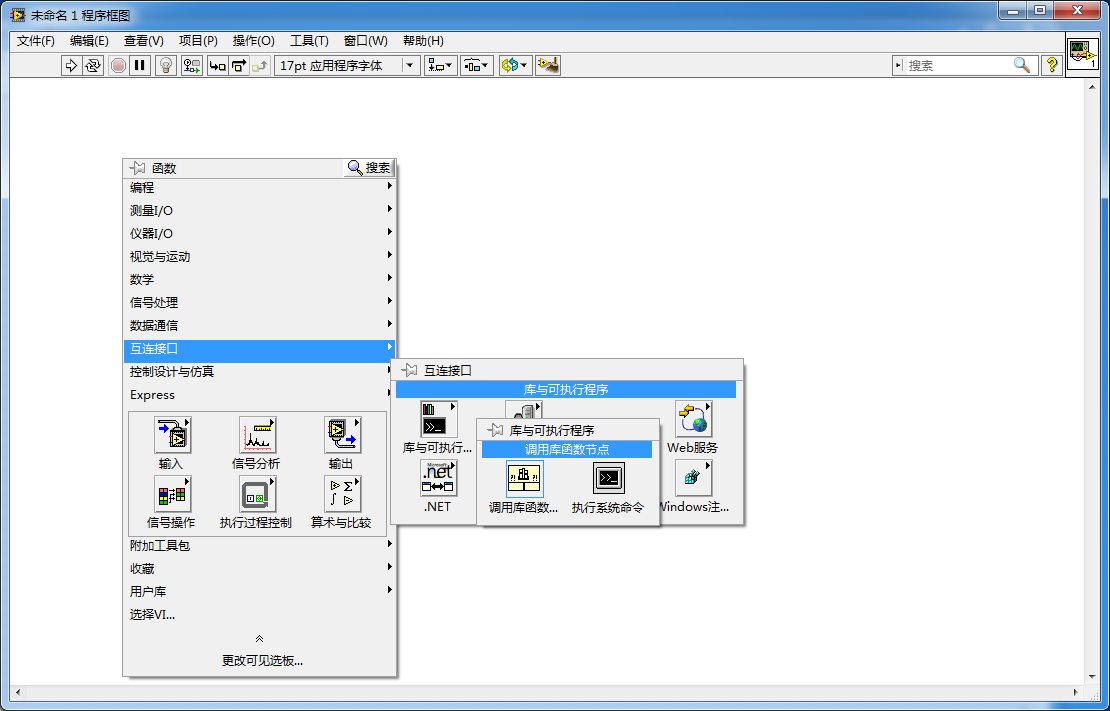

进入程序框图后，我们就可以在这里调用板卡的DLL文件了，我们点击鼠标右键→互连接口→库与可执行程序→调用库函数，如图：
图.

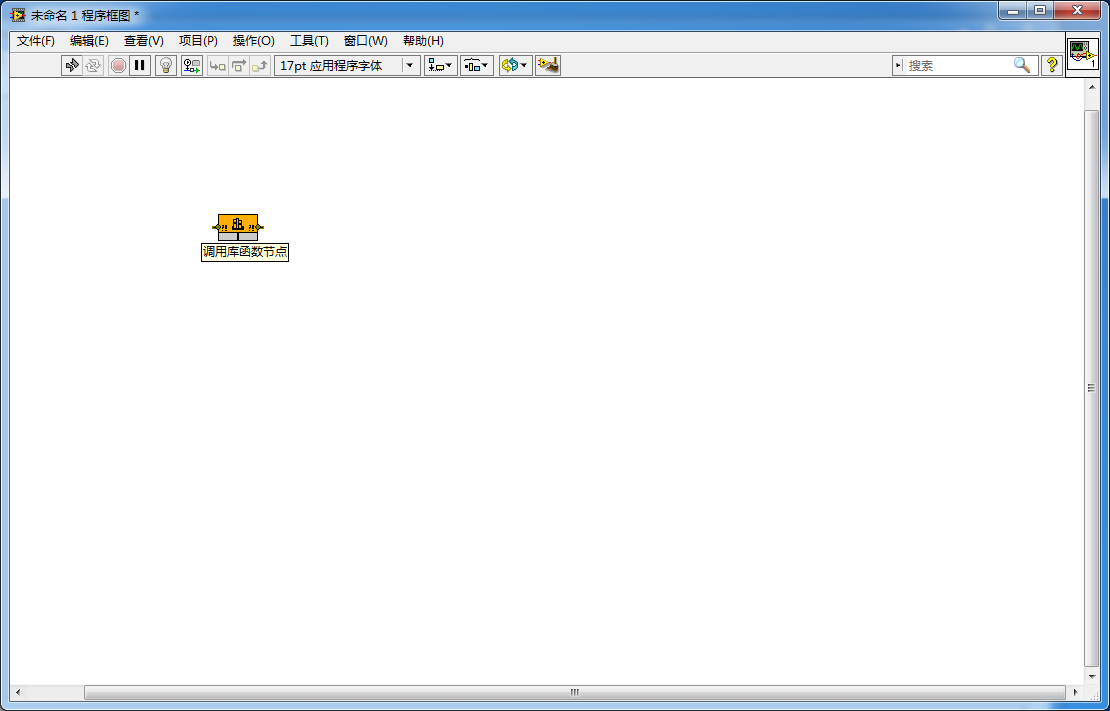

选择后可以直接放置在程序框图内，如图：
图.

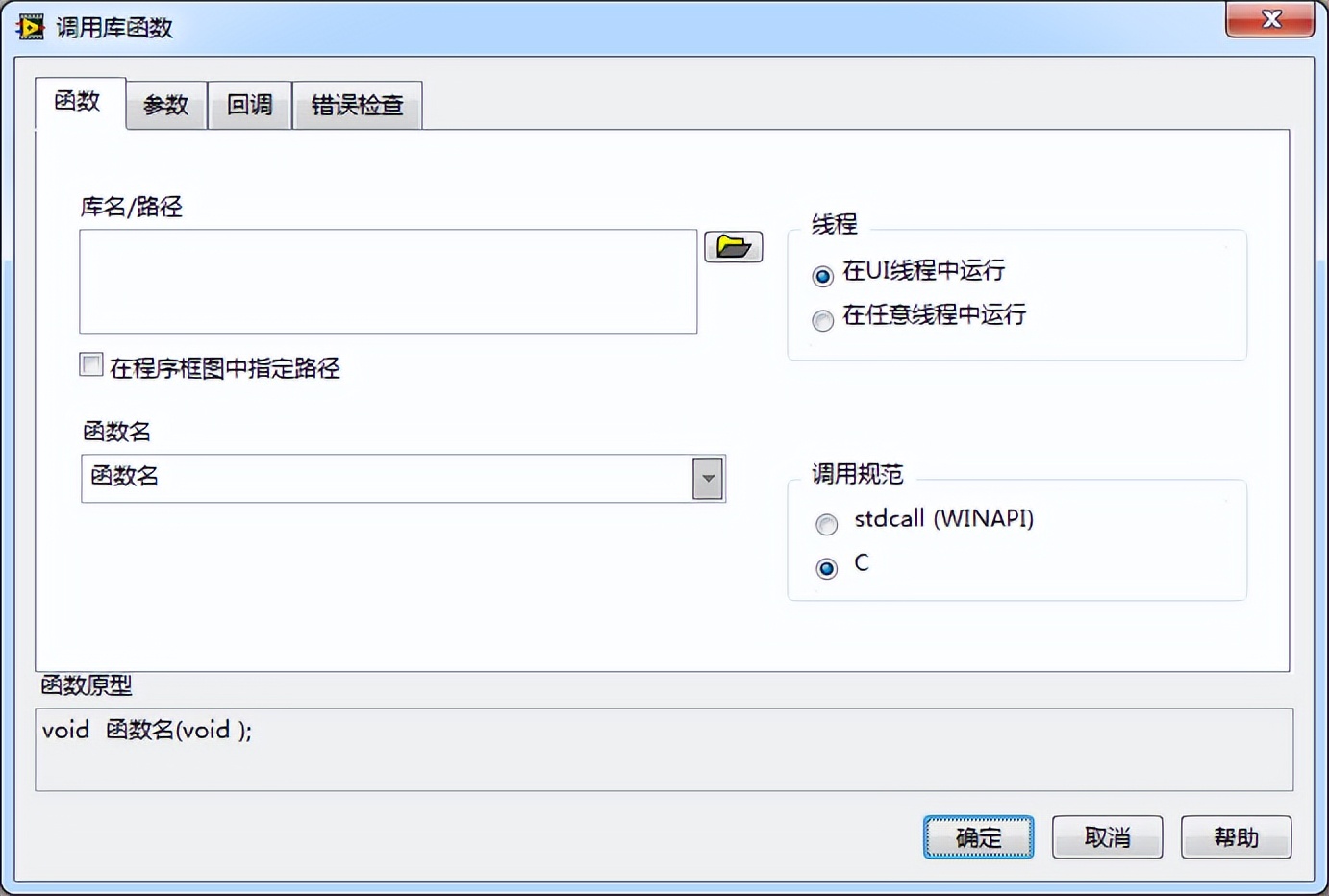

放置好函数节点后，我们双击节点，进入节点的函数设置，如图：
图.

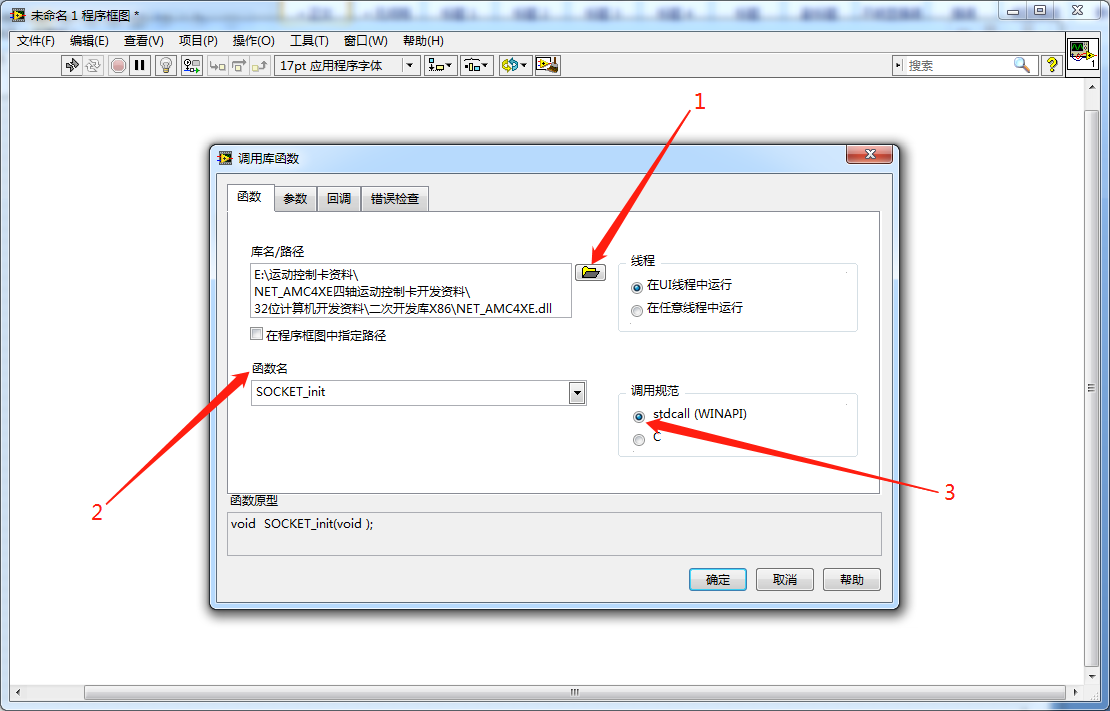

进入节点设置后，我们点击“库名/路径”旁边的文件夹图标，选择要调用的DLL文件，然后在函数名一栏选择要调用的函数，并把调用规范改为stdcall（WINAPI），如图：
图.

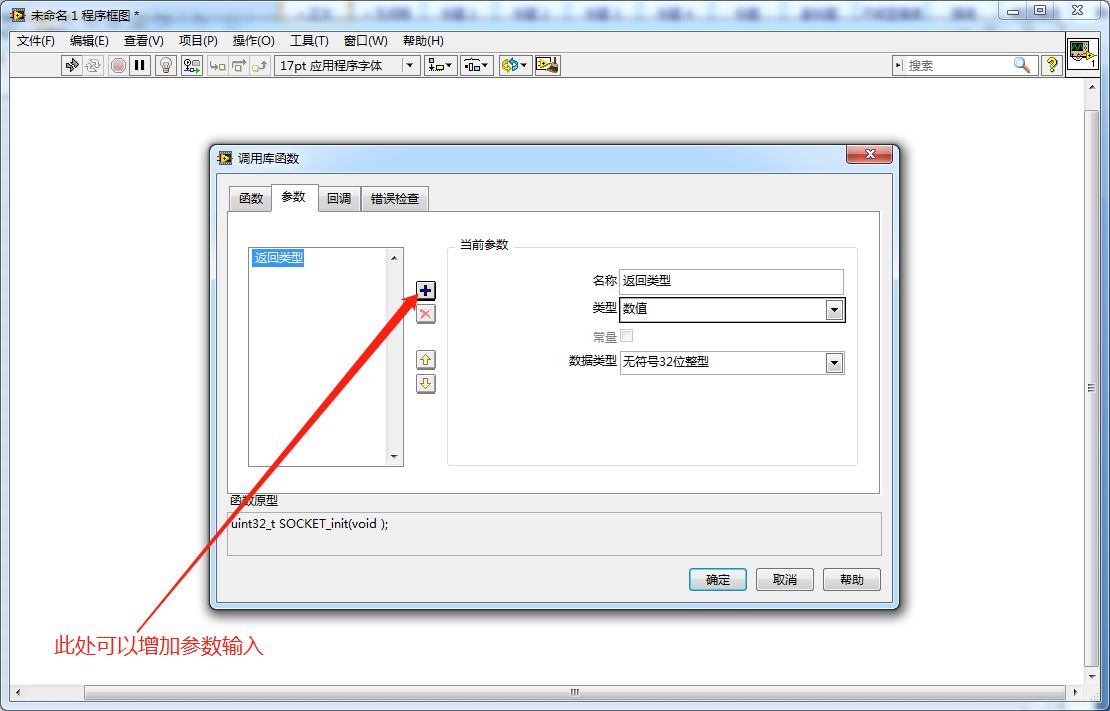

接着点击上方的函数设置，将函数的返回类型和数据类型设定为对应的值，如果函数包含输入参数，那还可以在这里增加参数输入口，点击+号即可。如图：
图.

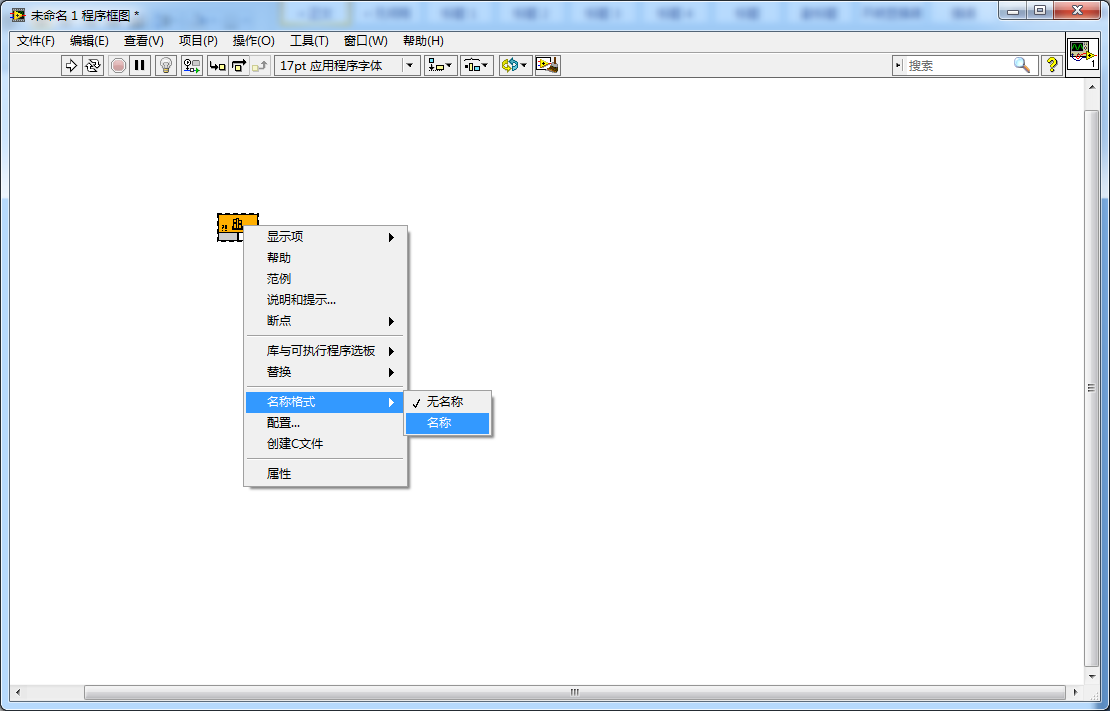

点击确定后完成函数节点的配置。如果觉得节点太小不方便确认是调用了哪个函数可以右键→名称格式→名称，便可以显示当前节点调用的函数名，如图：
图.
接下来，只要运行Labview，就可以启动板卡了，以上便是Labview的动态链接库使用方法。

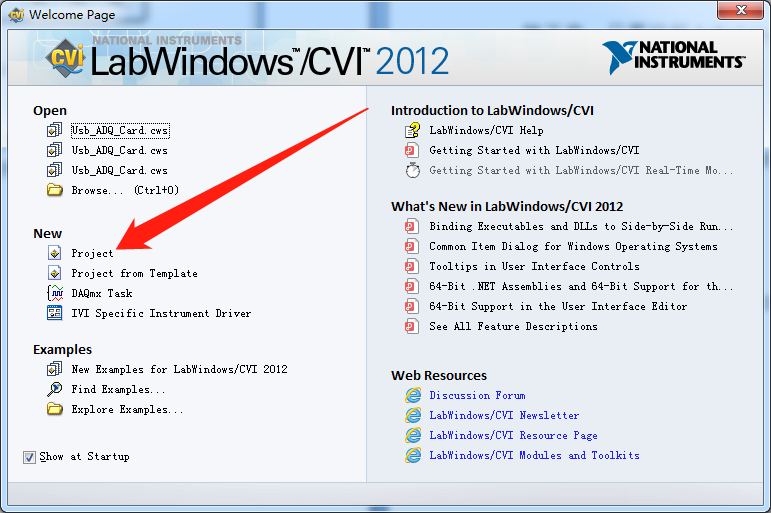

我们打开CVI，选择新建一个项目，如图：
图.

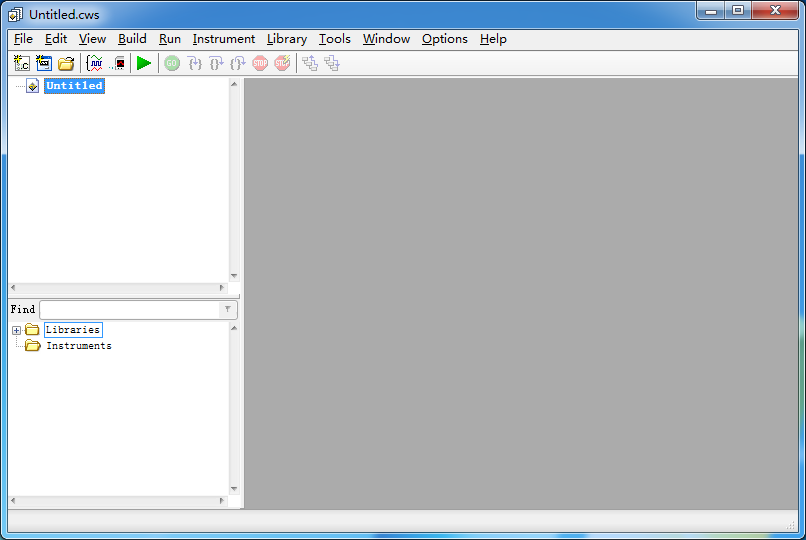

选择新建后，即可进入CVI项目界面，如图：
图.

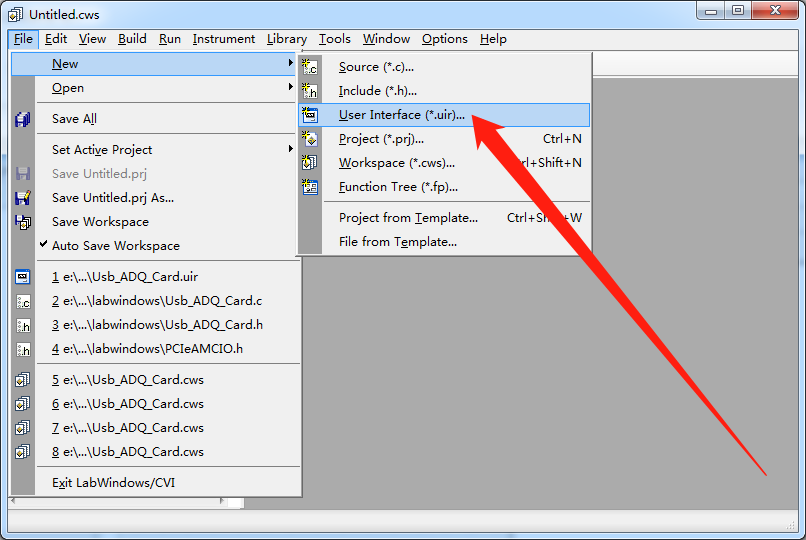

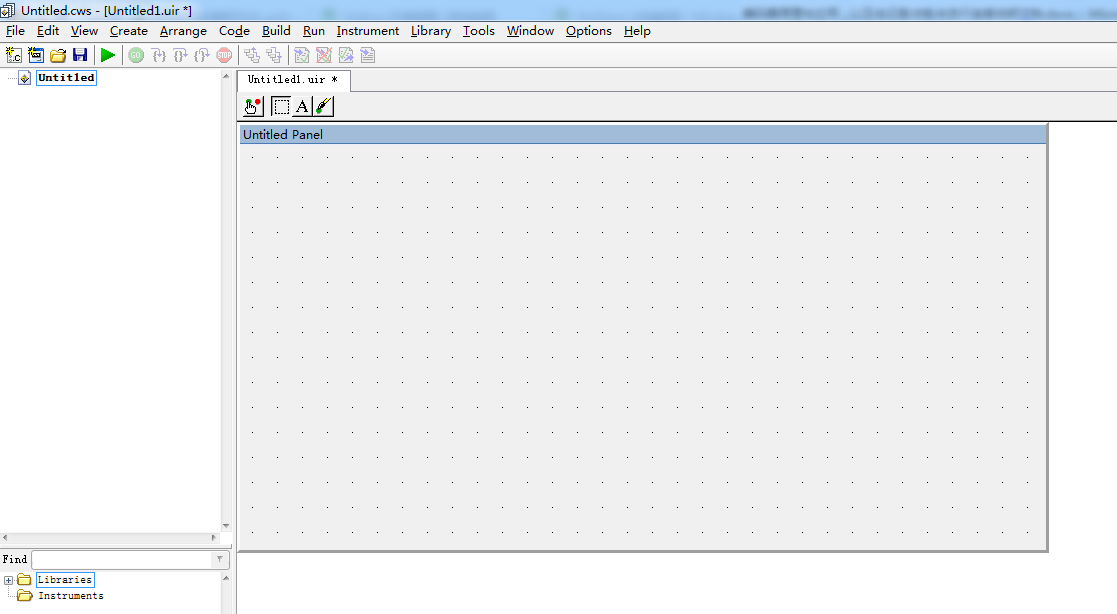

选择左上角File→New→User Interface，即可打开用户界面设计，如图：
图.
图.

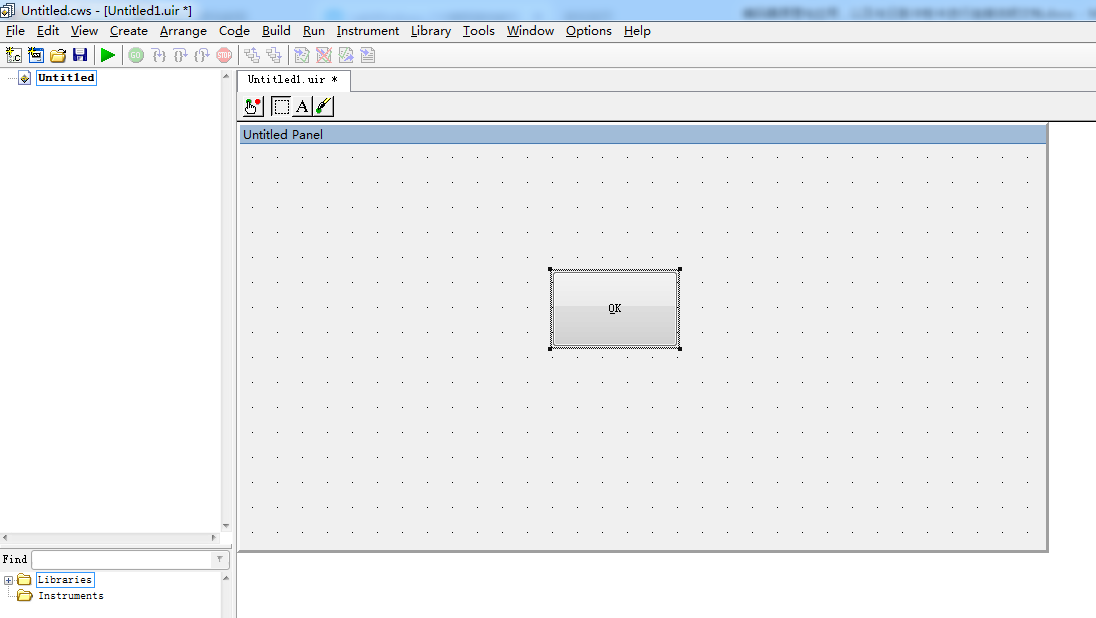

我们可以在设计界面上放上一个按钮，调整为自认为合适的大小和造型，用于后面调用板卡DLL内的函数。如图：
图.

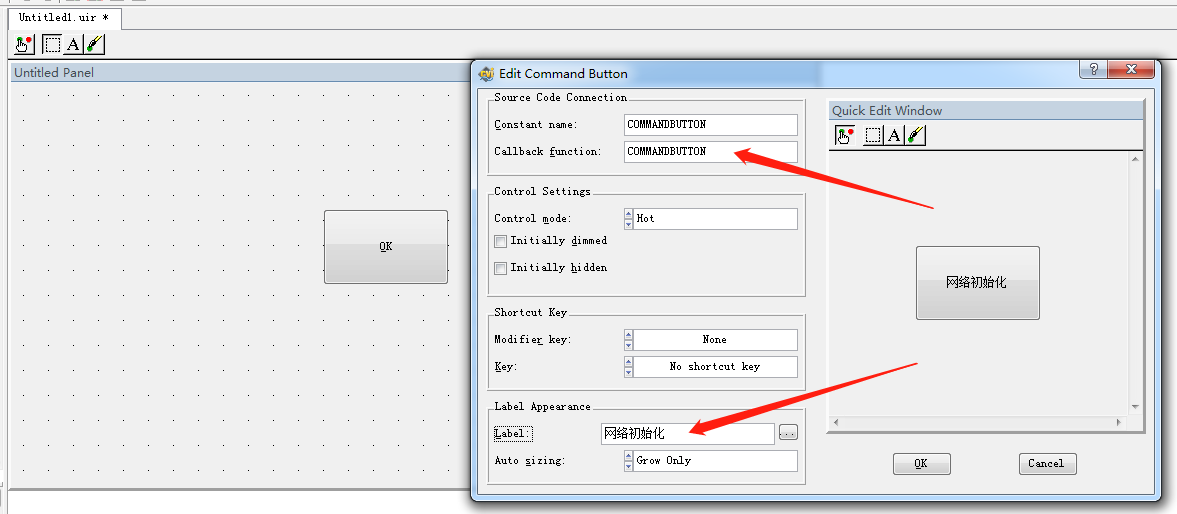

双击该按钮可以进入按钮的详细属性设置，可以在此处设置按钮上显示的文本以及回调函数名称，如图：
图.

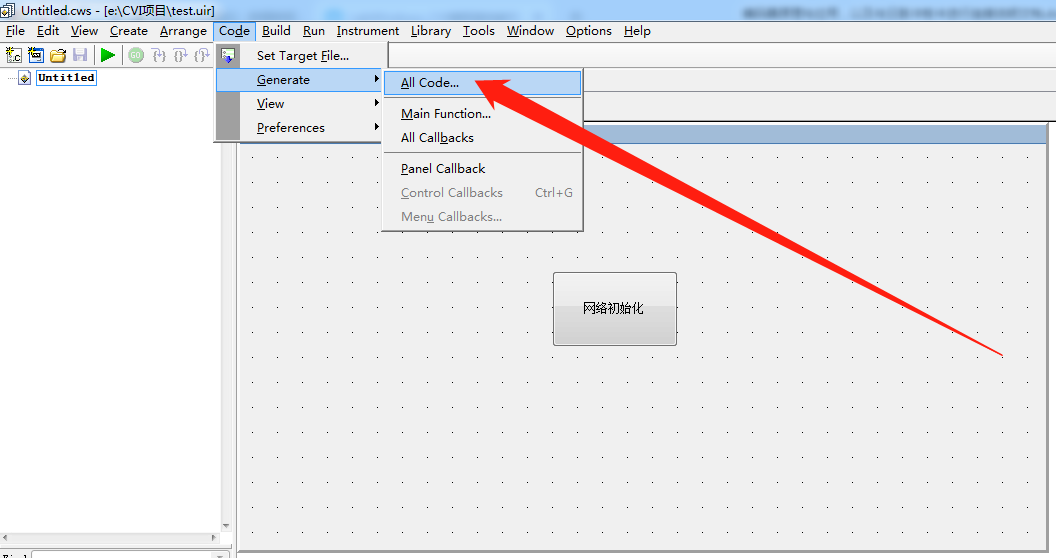

完成后我们点击上方Code→Generate→All Code，如图：
图.

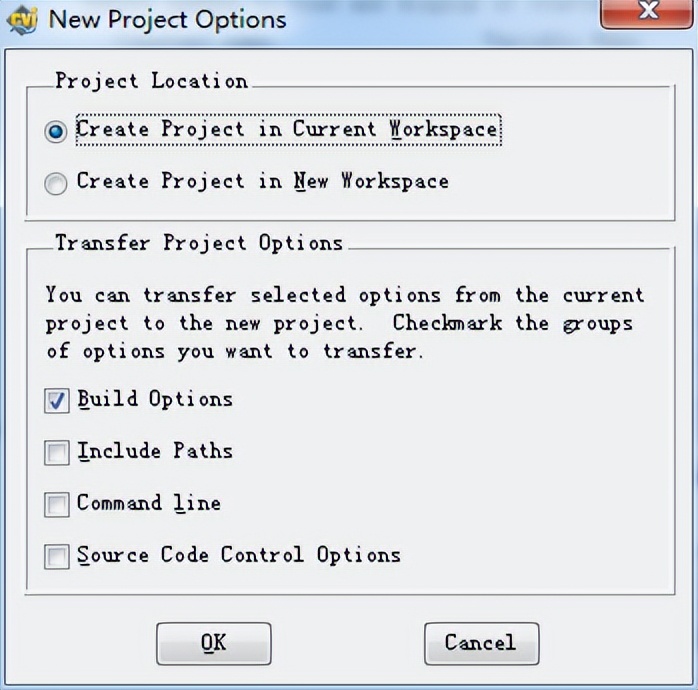

在弹出的选择框内勾选Create Project in Current Workspace，如图：
图.

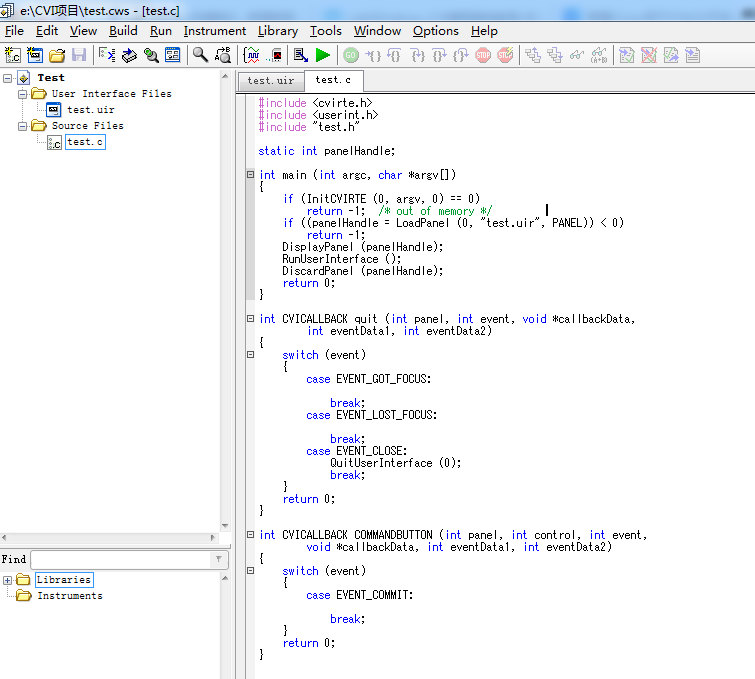

完成后即可进入编程界面，如图：
图.

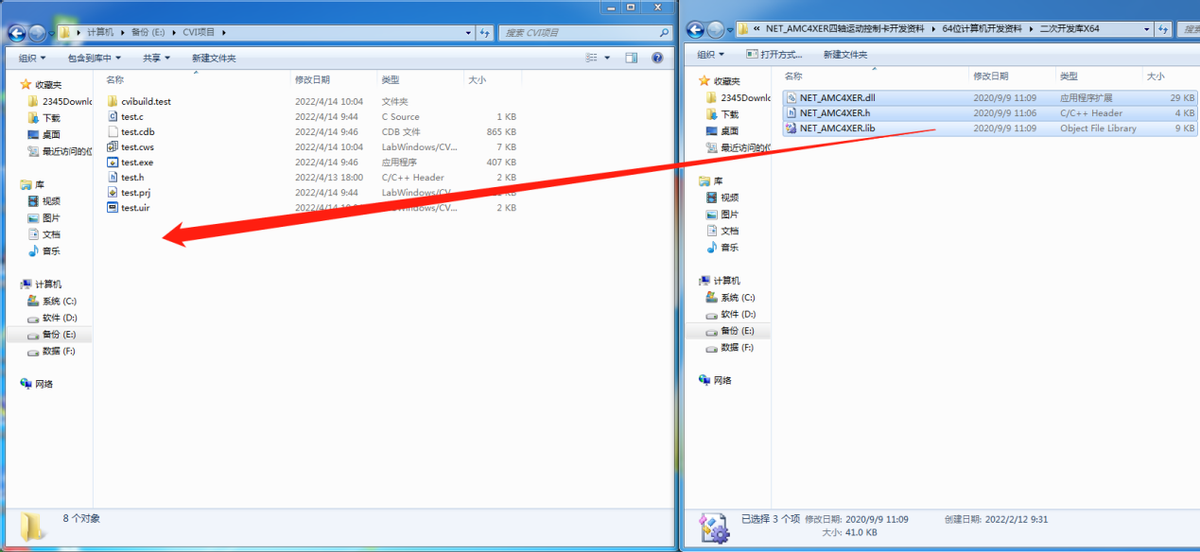

接下来我们将板卡二次开发库中的全部文件复制到项目文件夹内，如图：
图.

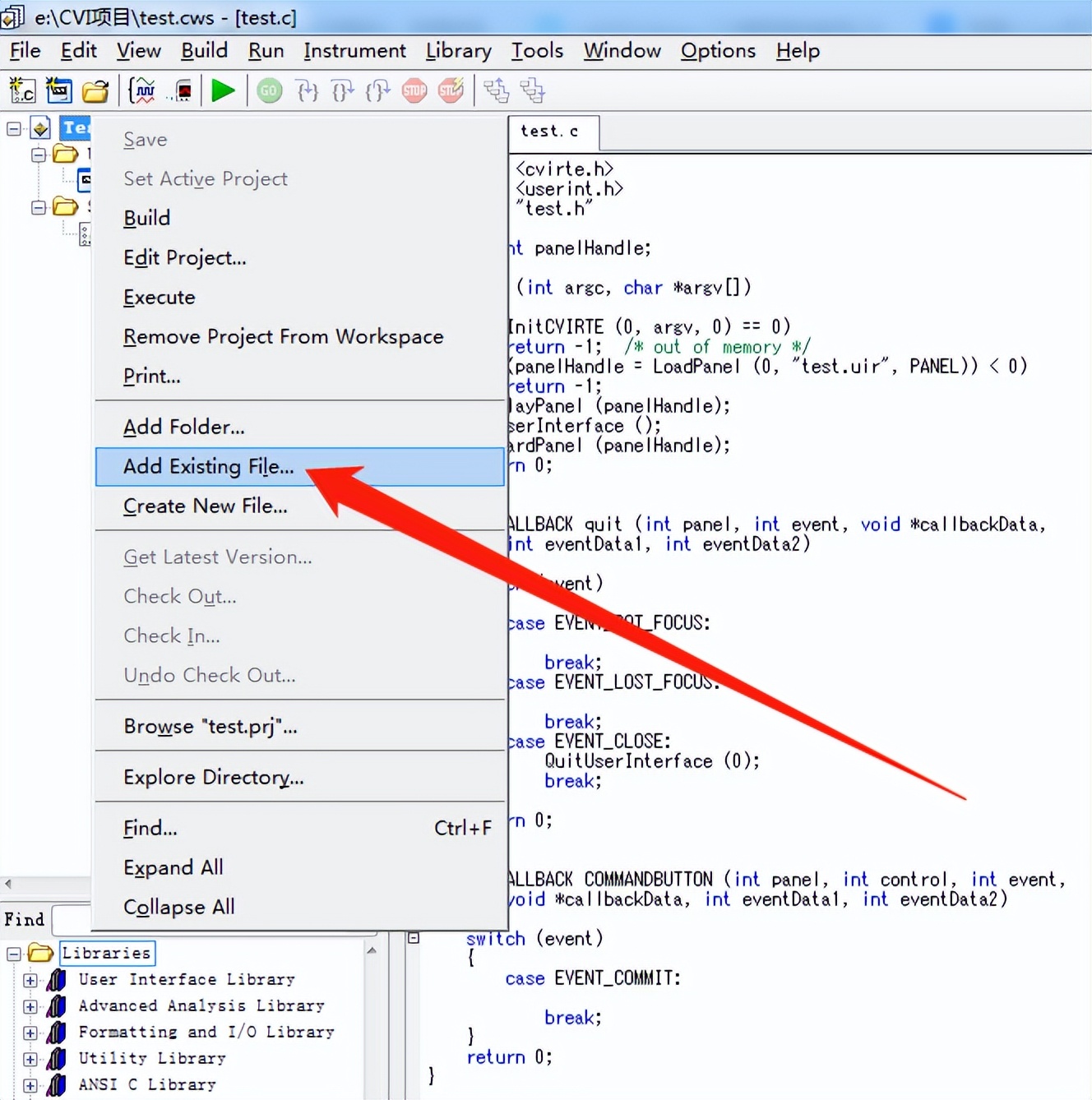

然后右键点击项目名称，选择Add Existing File添加现有文件，并选择刚才复制的二次开发库文件进行添加。如图：
图.

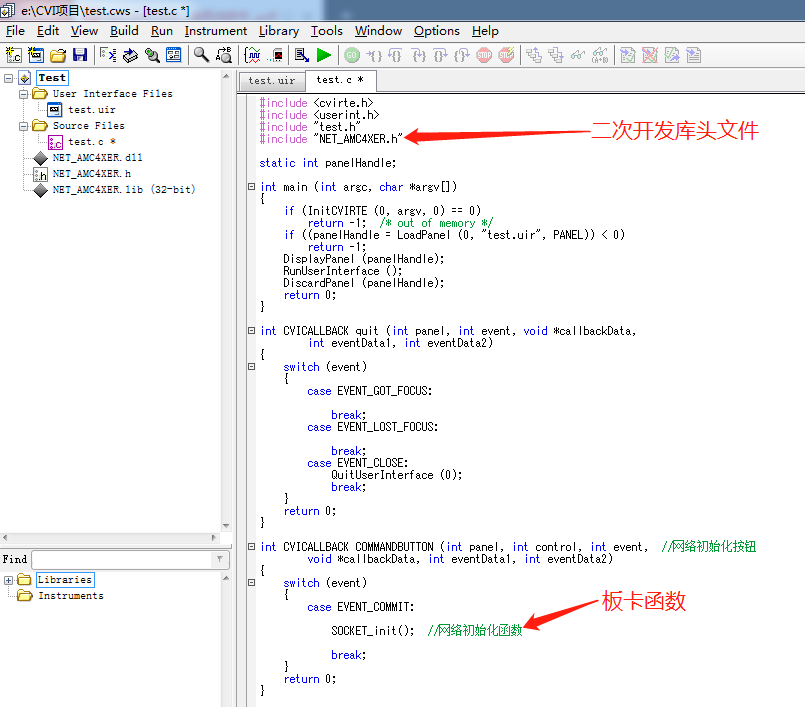

接下来，就可以在编程界面使用板卡DLL库中的函数了。使用方法和C语言部分类似。如图：
图.
接下来运行程序并点击网络初始化按钮即可进行网络初始化。
以上便是CVI的DLL库调用方法。

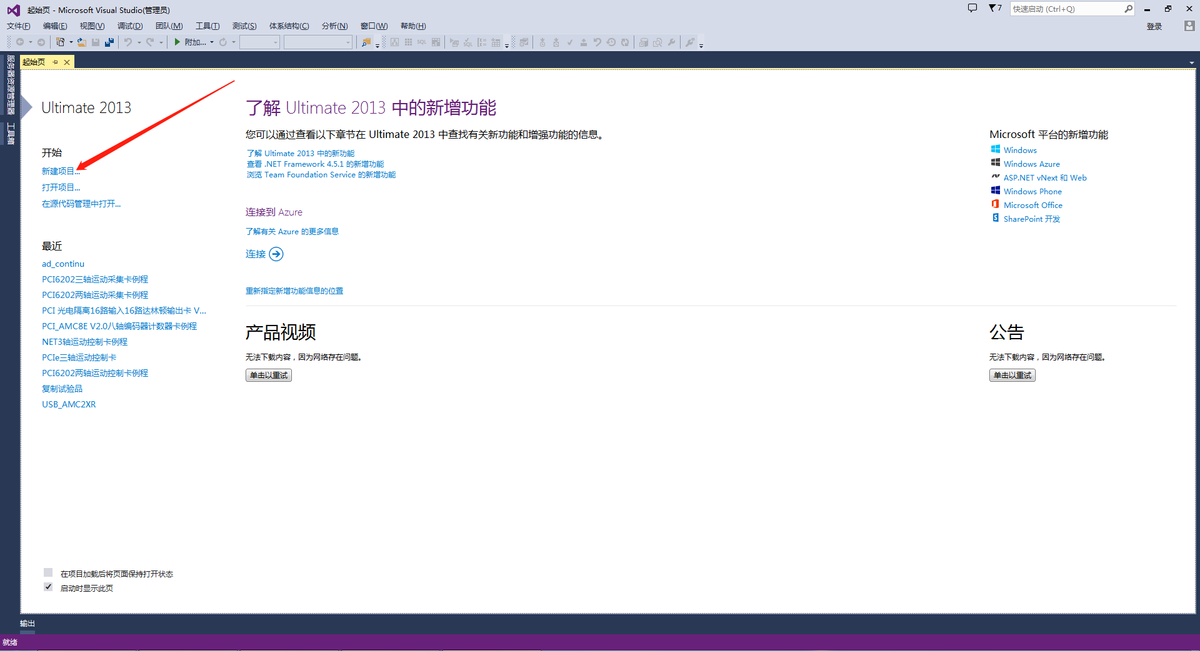

我们打开Visual Studio 2013，点击新建项目，如图：
图.

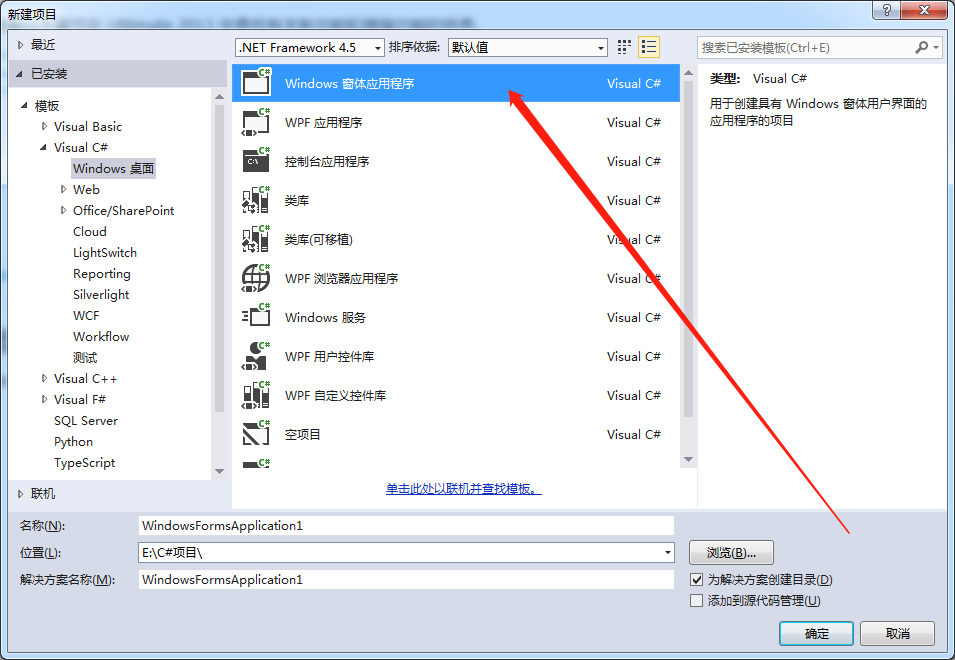

本次我们以C#的WinForm窗体应用程序来作为说明，选择Visual C#→WinForm窗体应用程序→设定好项目名称和存放位置→确定。如图：
图.
项目创建好后，即可进入WinForm的窗体布局界面。如图：
图.

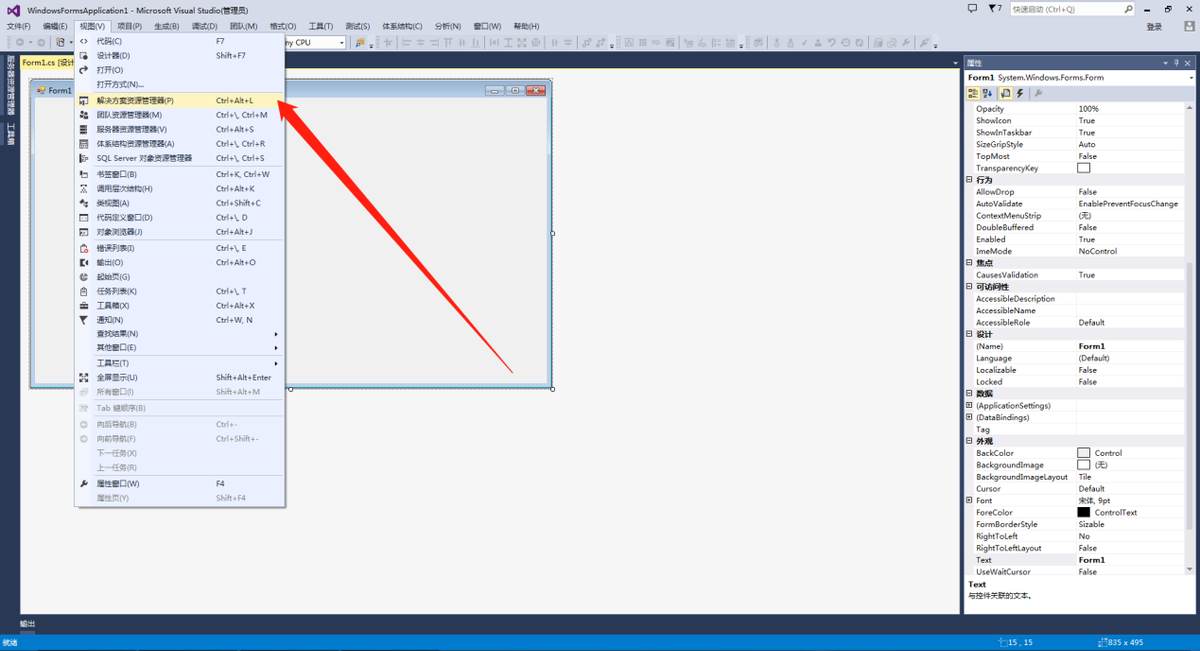

我们点击上方视图→解决方案资源管理器，如图：
图.

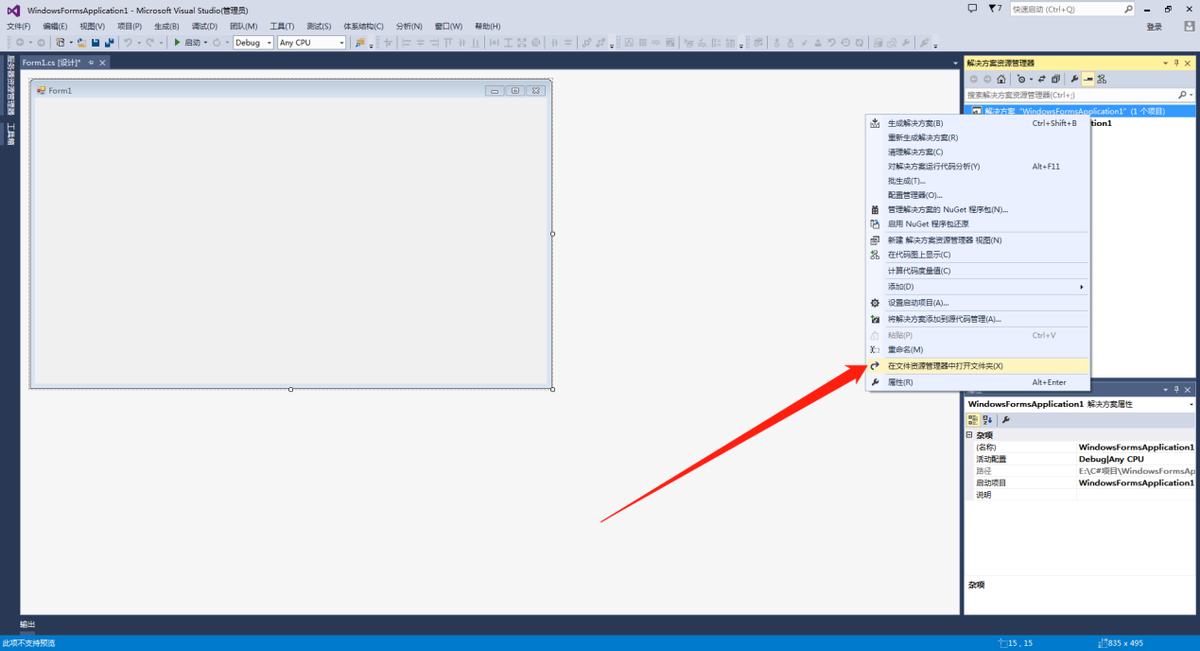

打开解决方案资源管理器，使用右键点击解决方案，选择在文件资源管理器中打开文件夹。如图：
图.

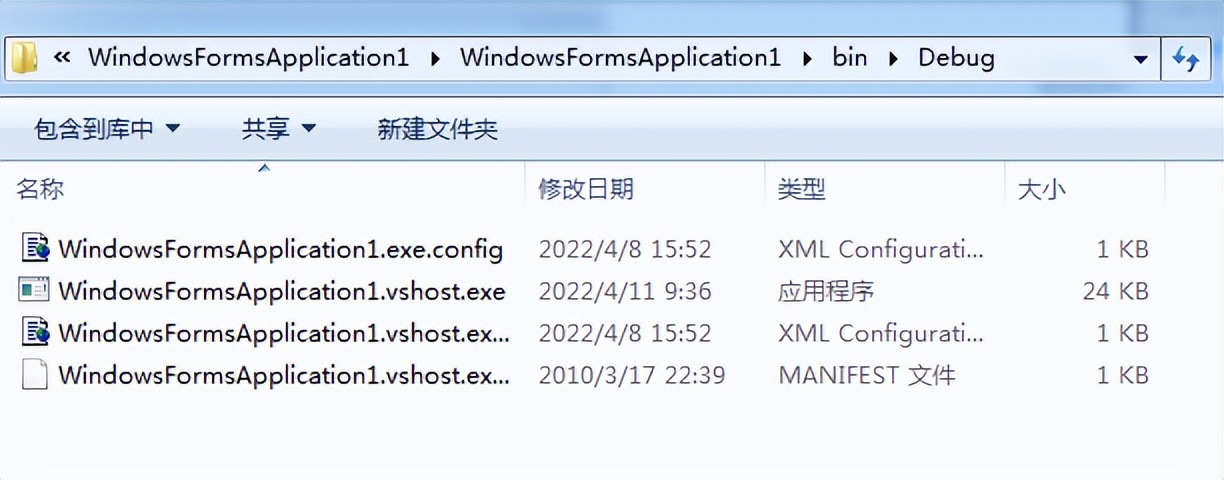

找到：项目名称文件夹→bin→Debug并打开。进入到如图所示的文件位置内：
图.

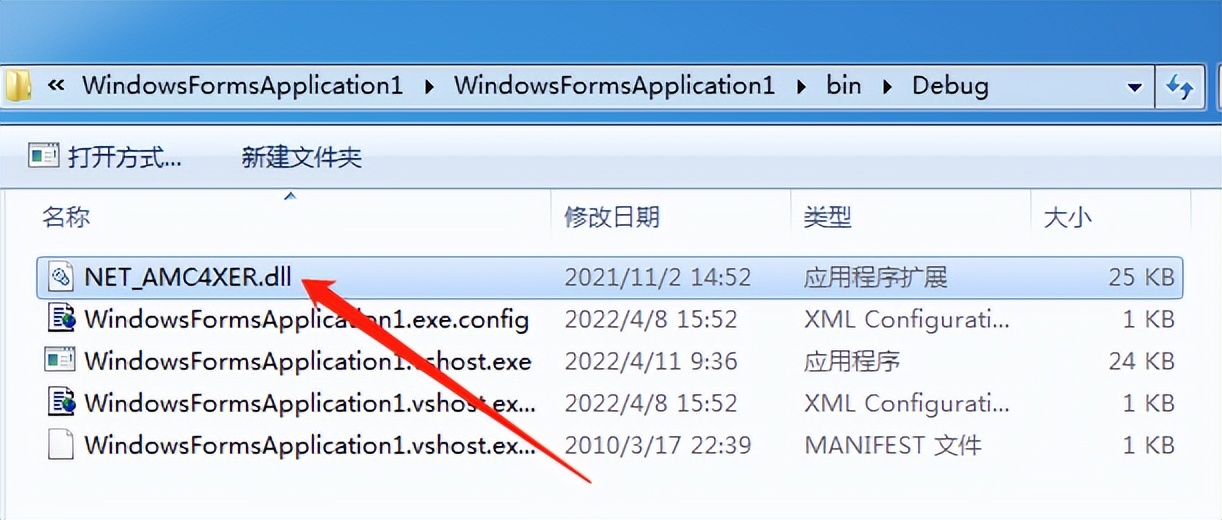

我们将板卡的DLL文件粘贴到这个文件夹内，如图：
图.

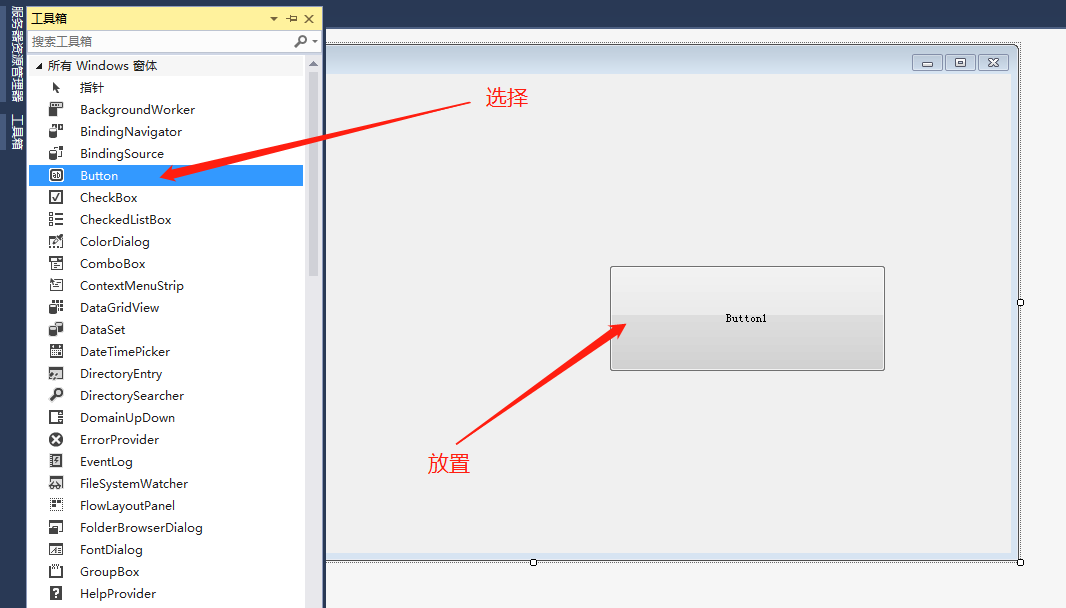

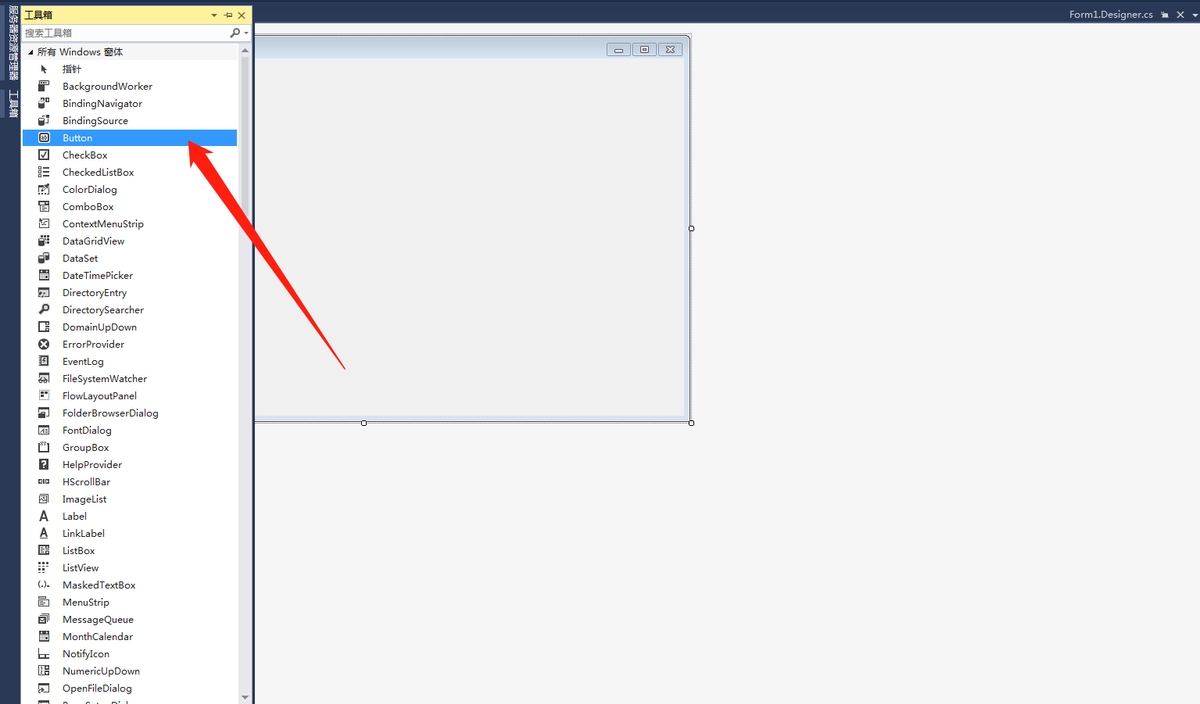

回到Visual Stdio，点击左侧工具箱，选择Button控件。如图：
图.

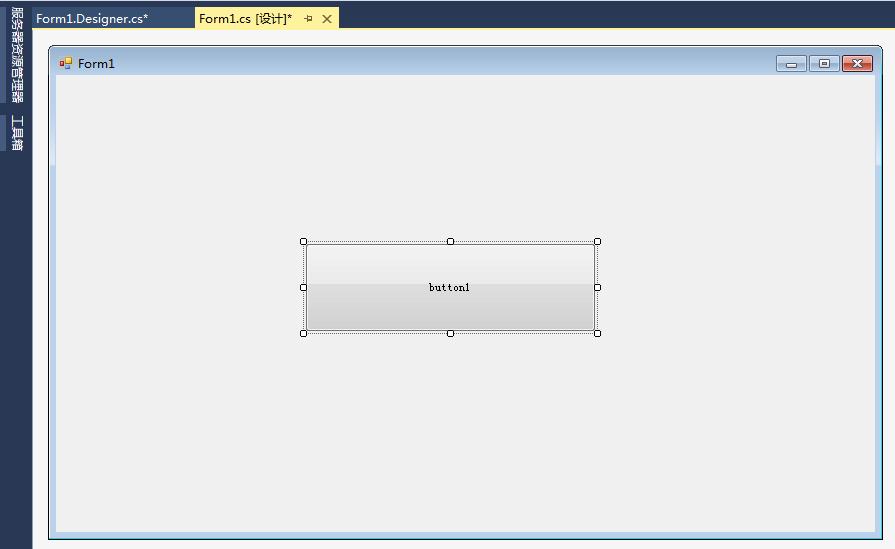

将选择的Button控件放入窗体中任意喜欢的位置并调整成自认为合适的大小。如图：
图.

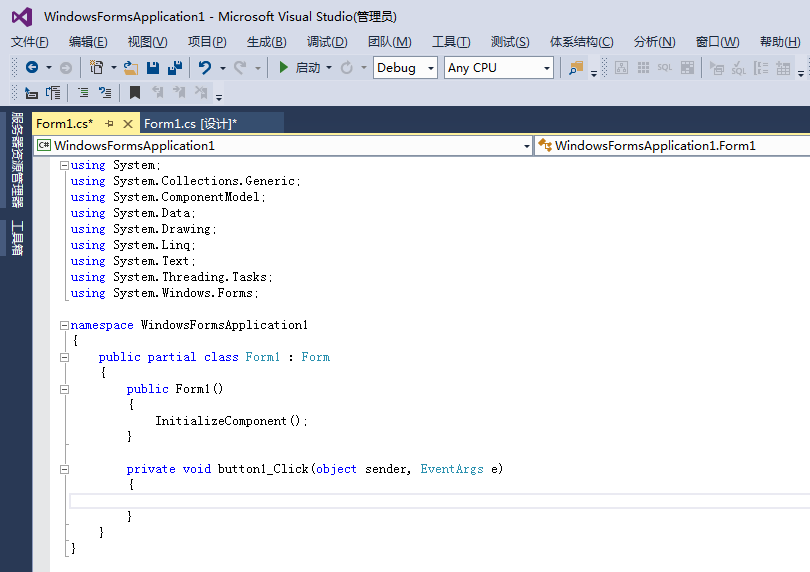

我们双击窗体，即可进入程序后台界面，如图：
图.

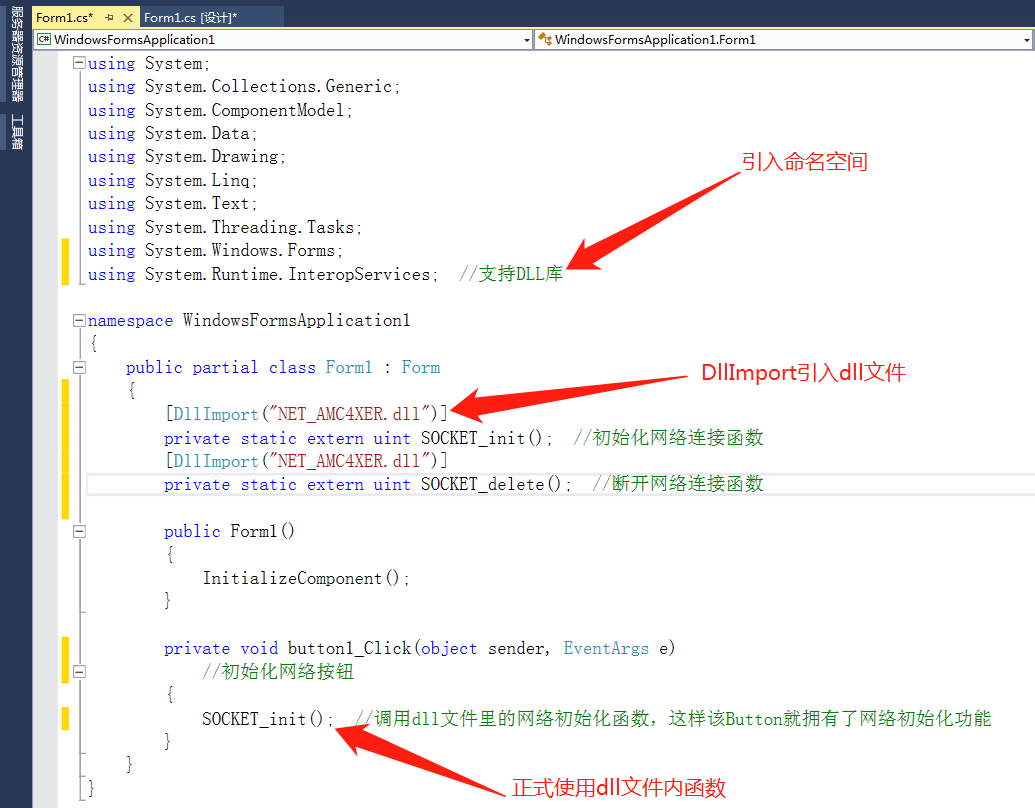

我们在编程区域的上方写入命名空间：
using System.Runtime.InteropServices;
这样一来，我们这个项目就允许使用刚刚粘贴进来的dll文件了，然后在public partial class Form1 : Form内写入语句DllImport，指定命令中的DLL文件名称为板卡DLL文件名称“NET_AMC4XER.dll”，并在后面写入想要调用的函数名，注意，一个DllImport语句只对应一个函数。如果要调用多个函数，就要重复使用DllImport语句。
最后，我们在Button控件的事件内写入函数即可。这样一来，当我们点击Button时，便可以使用对应的函数。如图：
图.
接下来只要启动C# Winform程序即可。
以上便是在C#使用板卡DLL文件的方法。

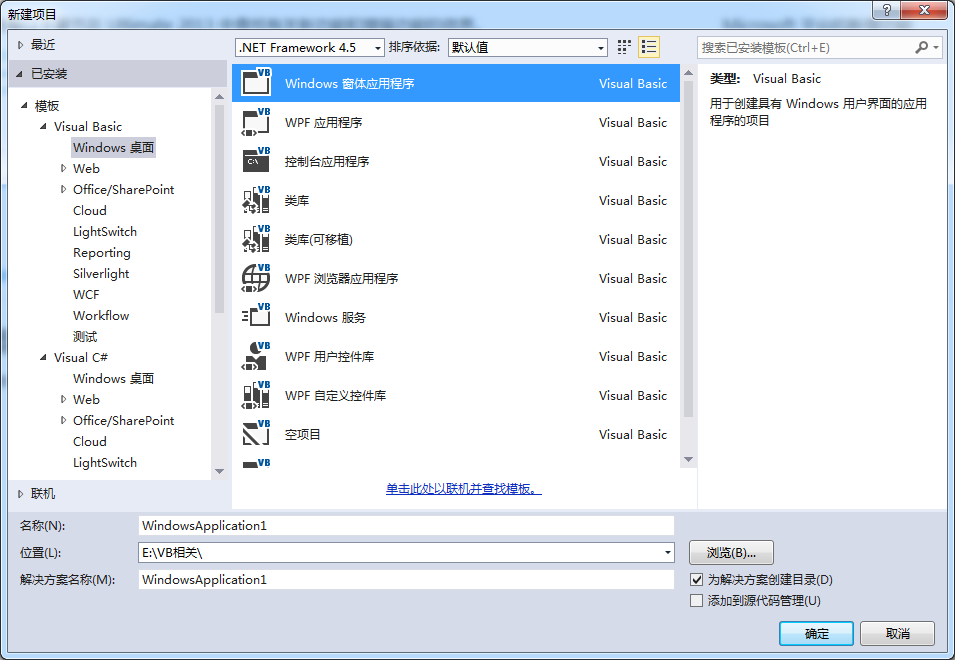

VB方面，首先，和C#一样我们打开Visual Studio，模板选择Visual Basic,同样还是选择窗体应用程序作为说明。如图：
图.

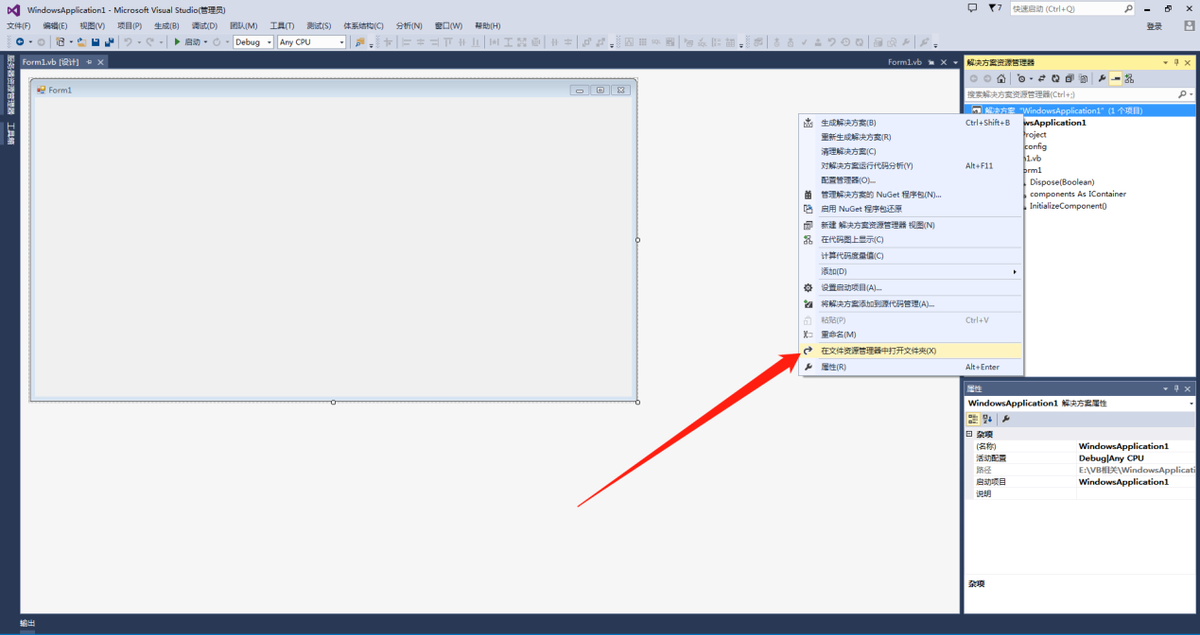

进入设计面板后，点击右侧解决方案资源管理器，右键解决方案，选择在文件资源管理器中打开文件夹。
图.

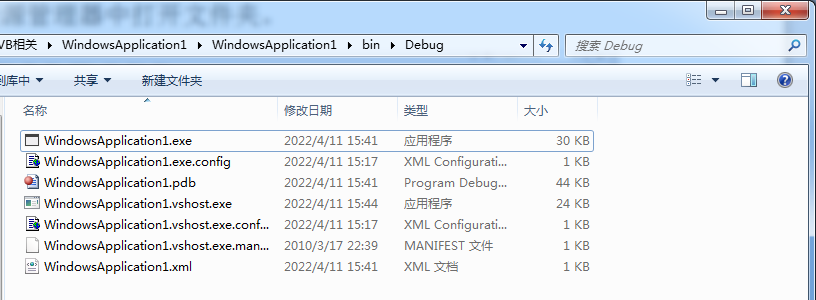

在弹出的文件中，选择项目文件夹→bin→Debug，如图：
图

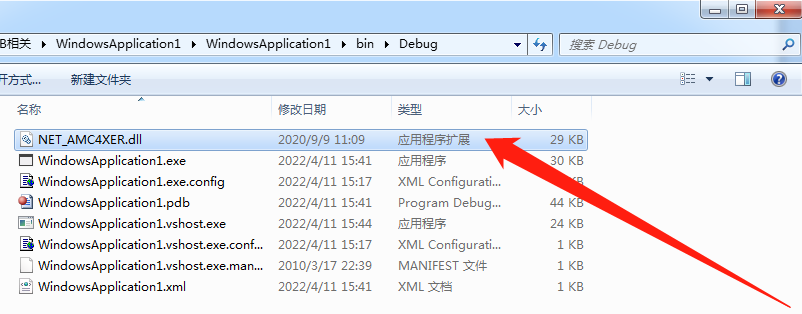

将我们板卡所要用到的DLL文件复制到这个文件夹内。如图：
图.
回到Visual Studio，打开左侧工具栏，选择并向窗体放入一个Button控件且调整成自认为合适的大小。如图：
图

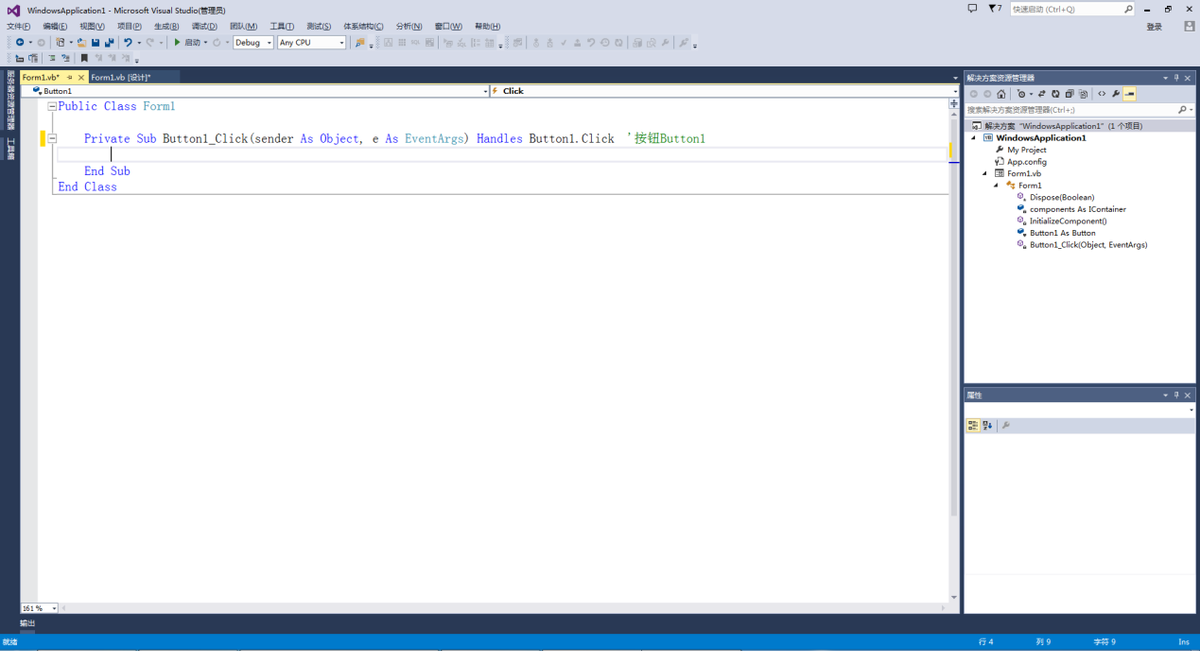

完成后，我们双击Button控件即可进入后台编程界面。如图：
图.
接着，我们要用一个语句进行DLL文件的声明：
Declare Function 函数名 Lib "DLL文件名" (ByVal 参数名 As 数据类型) As 返回值类型

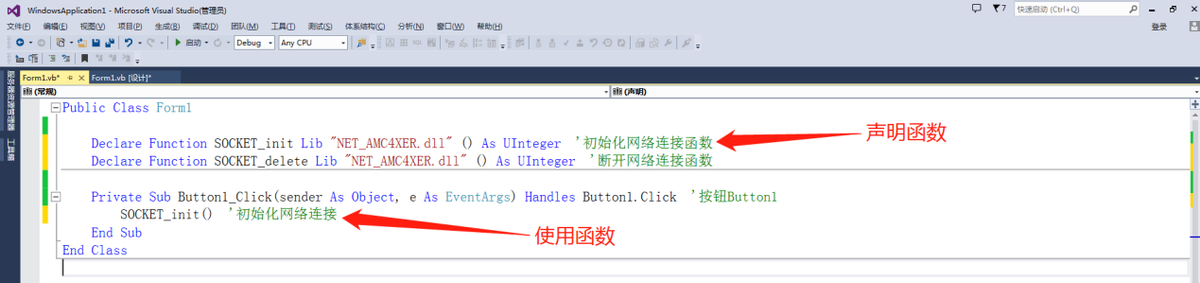

然后就可以直接在Button控件的事件里面使用声明过的函数了，如图：
图.
以上，便是在Visual Basic内使用板卡DLL文件的方法。
