概述

TIA项目的自动生成和测试是工程标准化的一个重要组成部分。TIA项目自动化包含有三大部分，分别是通过TIA Openness自动生成PLC程序，通过SiVarc自动生成HMI可视化以及通过测试套件实现的自动测试。没有这三个，谈不上什么工程标准化。

简介

测试套件没有包含在TIA Portal的安装包中，它是一个可选件，名称是TIA Portal TestSuiteAdvanced，需要单独安装的。

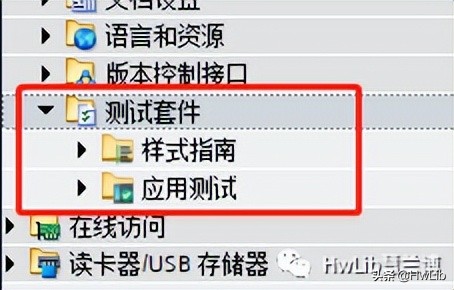

安装完成后我们会在TIA工程项目中看到它，如下图所示。

图1 测试套件

测试套件包含了样式指南和应用测试。样式指南用于对程序进行静态检查，包含命名的规范性，代码是否符合要求等。应用测试用于对代码进行动态测试，包括逻辑和算法的正确性。

PLC示例程序

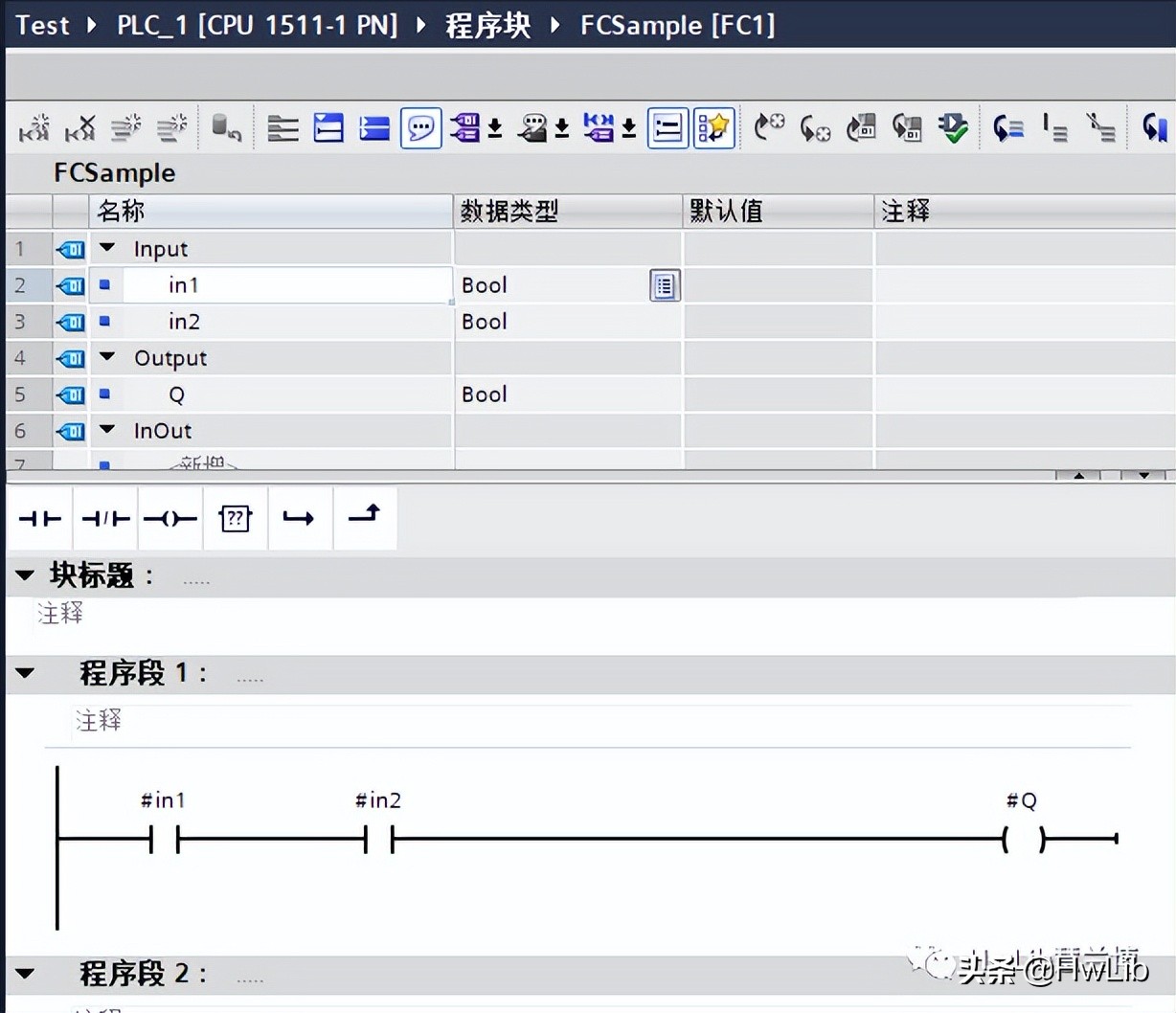

自动测试可以对OB、FB、FC的代码逻辑和算法进行测试。这里我们以测试FC为例，首先创建一个名为“FCSample”的FC，其接口和代码逻辑如下图所示。

图2 FCSample

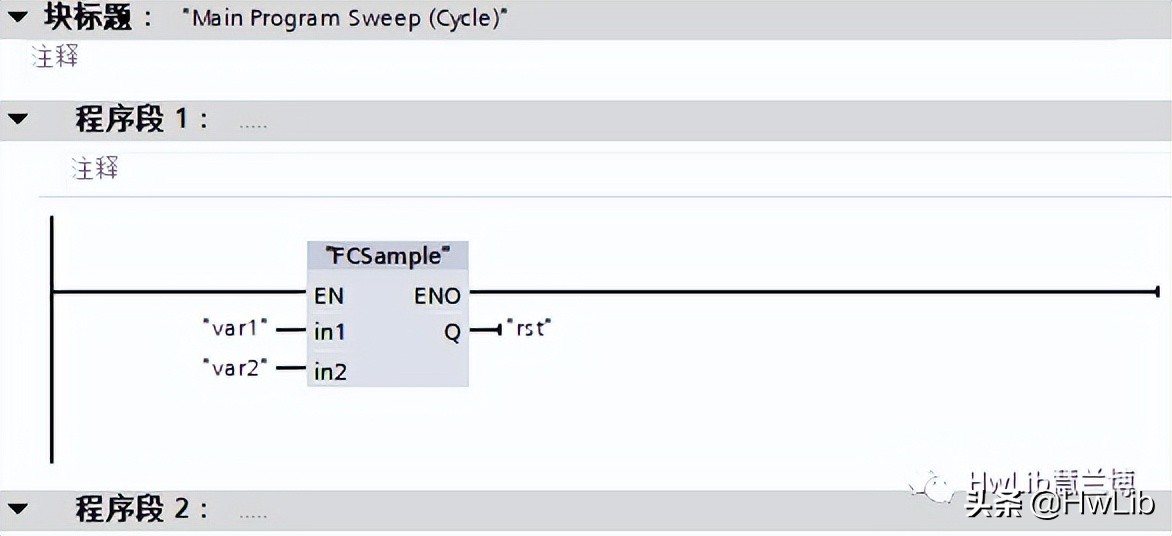

然后我们需要调用它。

图3 调用FC

这个用于测试的FC逻辑非常简单，大家也可以自行用逻辑复杂的FB/FC进行测试。

静态测试

静态测试指的是根据预定义的规则集对FC的名称、代码规范进行测试。比如我们要检测变量名称有没有严格按照驼峰命名法来执行，那我们可以创建一个规则集进行检查。

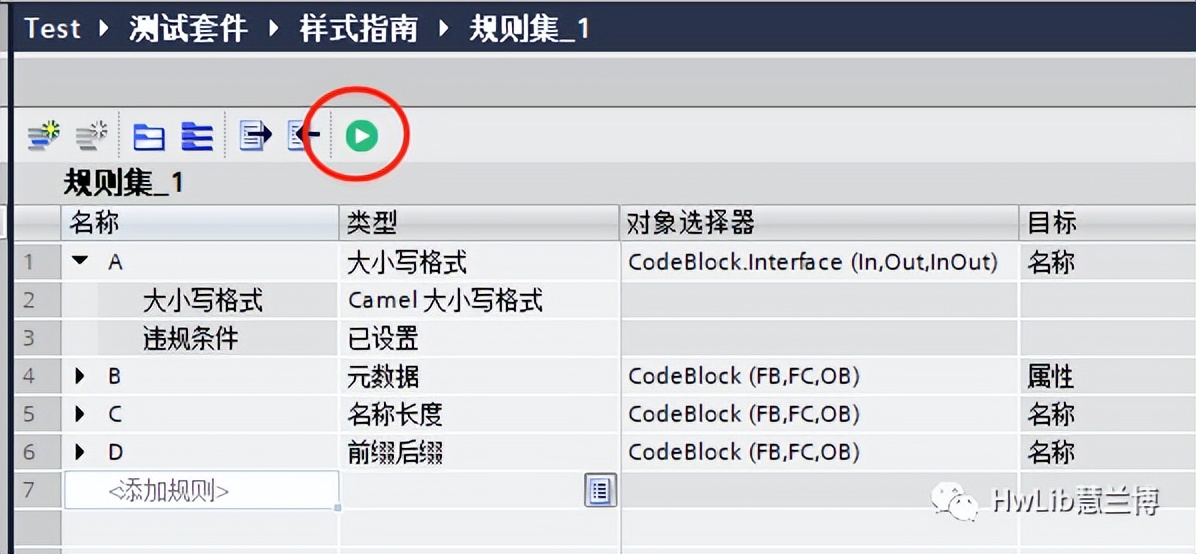

图4 规则集

在上图所示的规则集中，我们需要检查的类型是“Camel大小写格式”，检查对象是FB、FC和OB。完成后我们点击红色圆圈中的按钮开始执行。

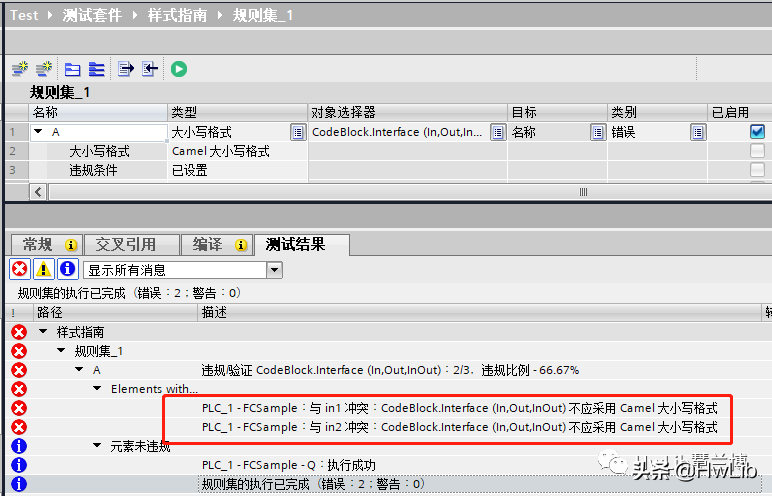

图5 静态测试

从执行结果可以看出，我们的变量名称没有符合驼峰命名法，需要进行整改。静态测试可以有效避免团队协作中出现的不符合工程标准化的做法。

动态测试

动态测试用于测试代码逻辑和算法的正确性。它是通过将代码下载到PLCSIM ADV中进行仿真实现的。

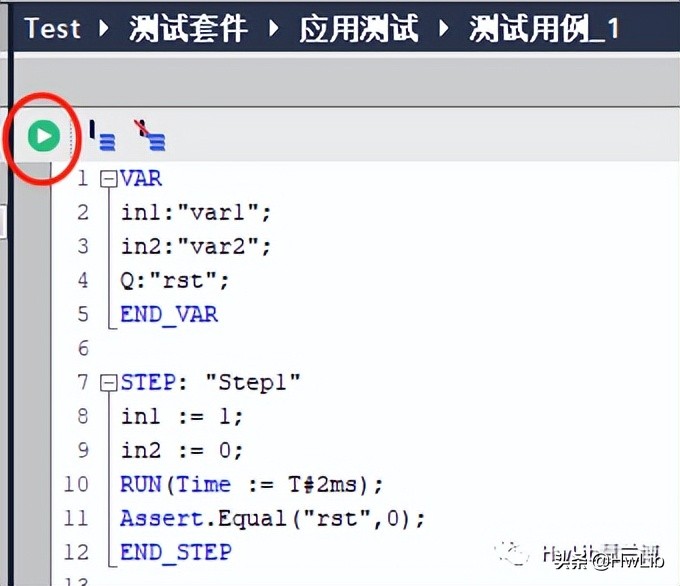

在测试之前，我们需要编写测试用例，它是使用SCL语言编写的。包括两部分，分别是变量声明和测试步骤。下图是用于该FC的测试用例

图6 测试用例

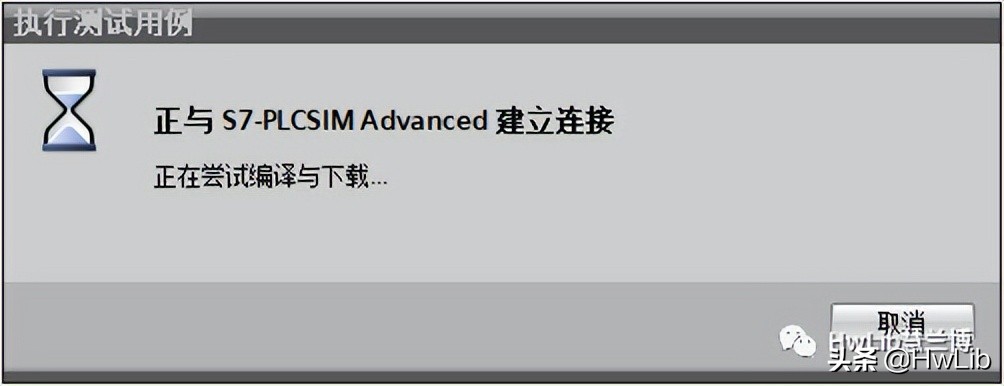

然后点击上图中红色圆圈里面的按钮开始执行测试。这个过程是将程序下载到PLCSIM ADV中并执行。我们可以看到下面提示。

图7 下载程序

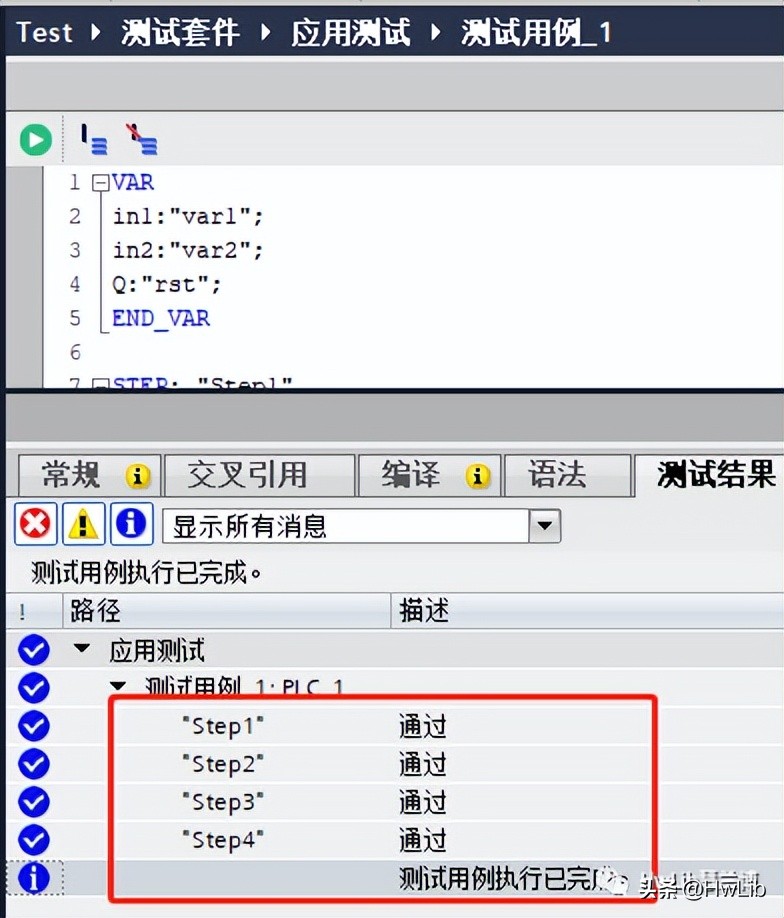

测试完成后我们可以在巡视窗口中看到测试结果。

图8 测试结果

总结

集成测试源自于最开始的单元测试。那时西门子提供的是两个独立的应用程序，操作起来有点麻烦。后来才集成到TIA Portal开发环境中的。现在它和Openness、SiVarc并称TIA工程标准化的三大工具。合理有效的使用可以极大的提高工程效率和工程质量。
