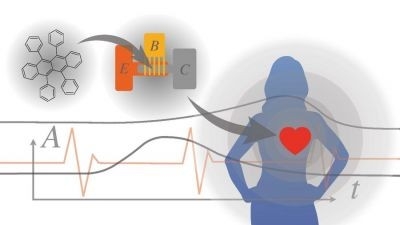

6月30日消息，据外媒报道，近日，来自德国德累斯顿工业大学的科学家团队声称已经用有机材料开发出双极晶体管，为柔性透明电子产品开辟了道路。
研究人员使用掺杂的红宝石制造了一个有机双极结晶体管。这可以帮助半导体行业转向有机材料，增加建造电子设备所需的大量材料。
晶体管是目前数字电路的基础，简单地说，它允许一个信号控制另一个信号。它们可以放大信号，或者通过控制载流子的电流在“开”和“关”状态之间切换——载流子要么是电子，要么是正极，或者两者兼有。
晶体管有两大类型：场效应管和双极型晶体管。大多数晶体管是由无机材料制成的，硅是最常见的一种。几十年来，研究人员已经开始探索使用有机材料来构建晶体管，但只有场效应晶体管被成功转移到新一批材料上。
然而，自从上世纪80年代第一个有机晶体管、有机太阳能电池和有机发光二极管的制造以来，有机电子领域取得了巨大的进步，特别是在OLED显示器的制造方面。
研究人员现在首次成功地展示了一种有机、高效的双极晶体管。对此至关重要的是使用高度有序的薄有机层。这种新技术比以前的有机晶体管快很多倍，并且组件第一次达到了千兆赫范围内的工作频率。
研究人员在当天发表在《自然》杂志上的论文中推测，有机半导体由于成本低、碳基生物相容性材料、通过蒸发或印刷等简单技术进行沉积。因此，可以使有机半导体器件在无处不在的电子产品中使用，比如那些用于服装和包装上的器件。
