MMU分为两个部分： TLB 维护和地址转换
MMU的作用，主要是完成地址的翻译，无论是main-memory地址（DDR地址），还是IO地址（设备device地址），在开启了MMU的系统中，CPU发起的指令读取、数据读写都是虚拟地址，在ARM Core内部，会先经过MMU将该虚拟地址自动转换成物理地址，然后在将物理地址发送到AXI总线上，完成真正的物理内存、物理设备的读写访问。

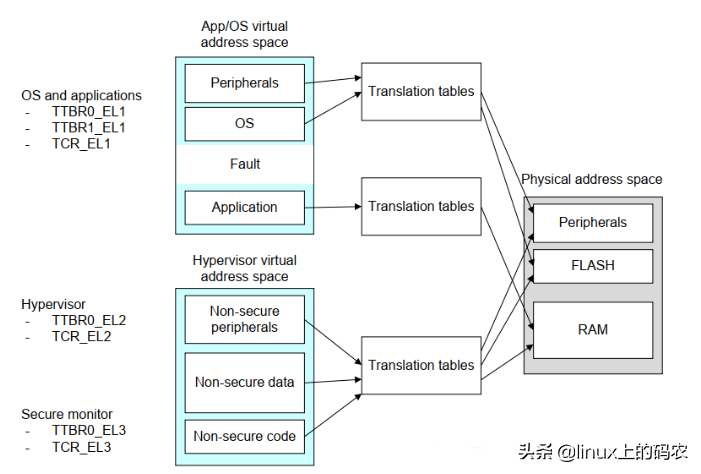

下图是一个linux kernel系统中宏观的虚拟地址到物理地址转换的视图，可以看出在MMU进行地址转换时，会依赖TTBRx_EL1寄存器指向的一个页表基地址。其中，TTBR1_EL1指向特权模式的页表基地址，用于特权模式下的地址空间转换;TTBR0_EL0指向非特权模式的页表基地址，用于非特权模式下的地址空间转换。刚刚我们也提到，CPU发出读写后， MMU会自动的将虚拟地址转换为为例地址，那么我们软件需要做什么呢？我们软件需要做的其实就是管理这个页表，按照ARM的技术要求去创建一个这样的页表，然后再将其基地址写入到TTBR1_EL1或TTBR0_EL1。当然，根据实际的场景和需要，这个基地址和页表中的内容都会发生动态变化。例如，两个user进程进行切换时，TTBR0_EL1是要从一个user的页表地址，切换到另外一个user的页表地址。
使用一个64KB的粒度与42位的虚拟地址空间，地址翻译的过程（只用到一级页表的情况）：

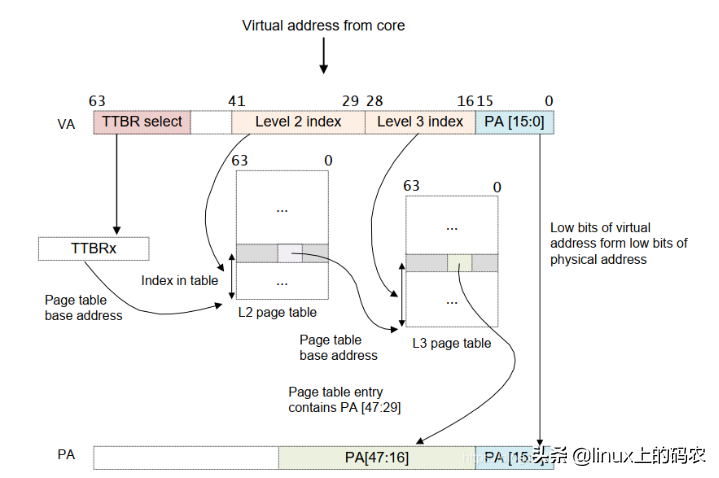

使用二级页表的情况举例：
更多linux内核视频教程文档资料免费领取后台私信【内核】自行获取.
Linux内核源码/内存调优/文件系统/进程管理/设备驱动/网络协议栈-学习视频教程-腾讯课堂

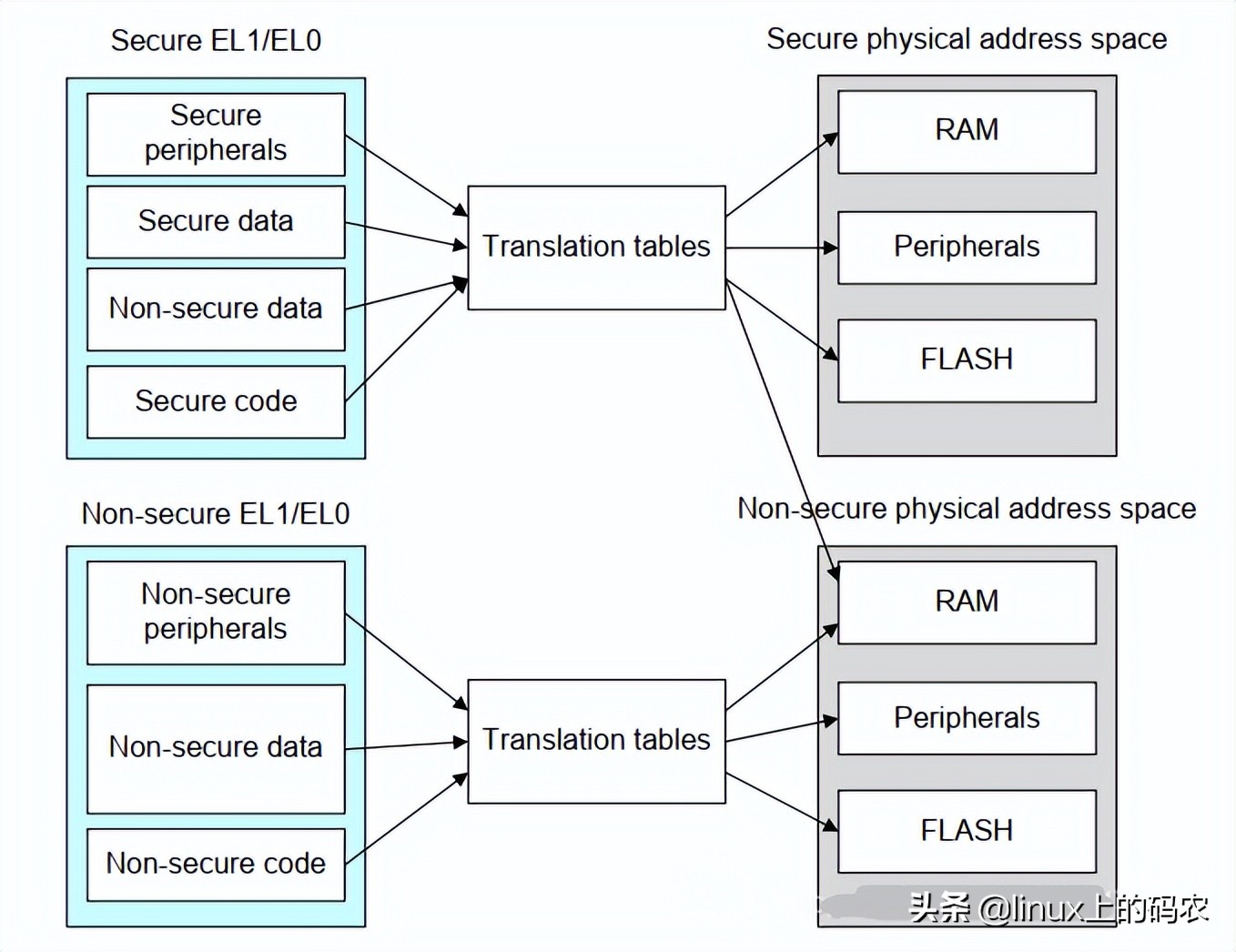

TTBRx_EL1是banked的，在linux和optee双系统的环境下，可同时开启两个系统的MMU。在secure和non-secure中使用不同的页表.secure的页表可以映射non-secure的内存，而non-secure的页表不能去映射secure的内存，否则在转换时会发生错误。
在ARMV8-aarch64架构下，页表基地址寄存器有：

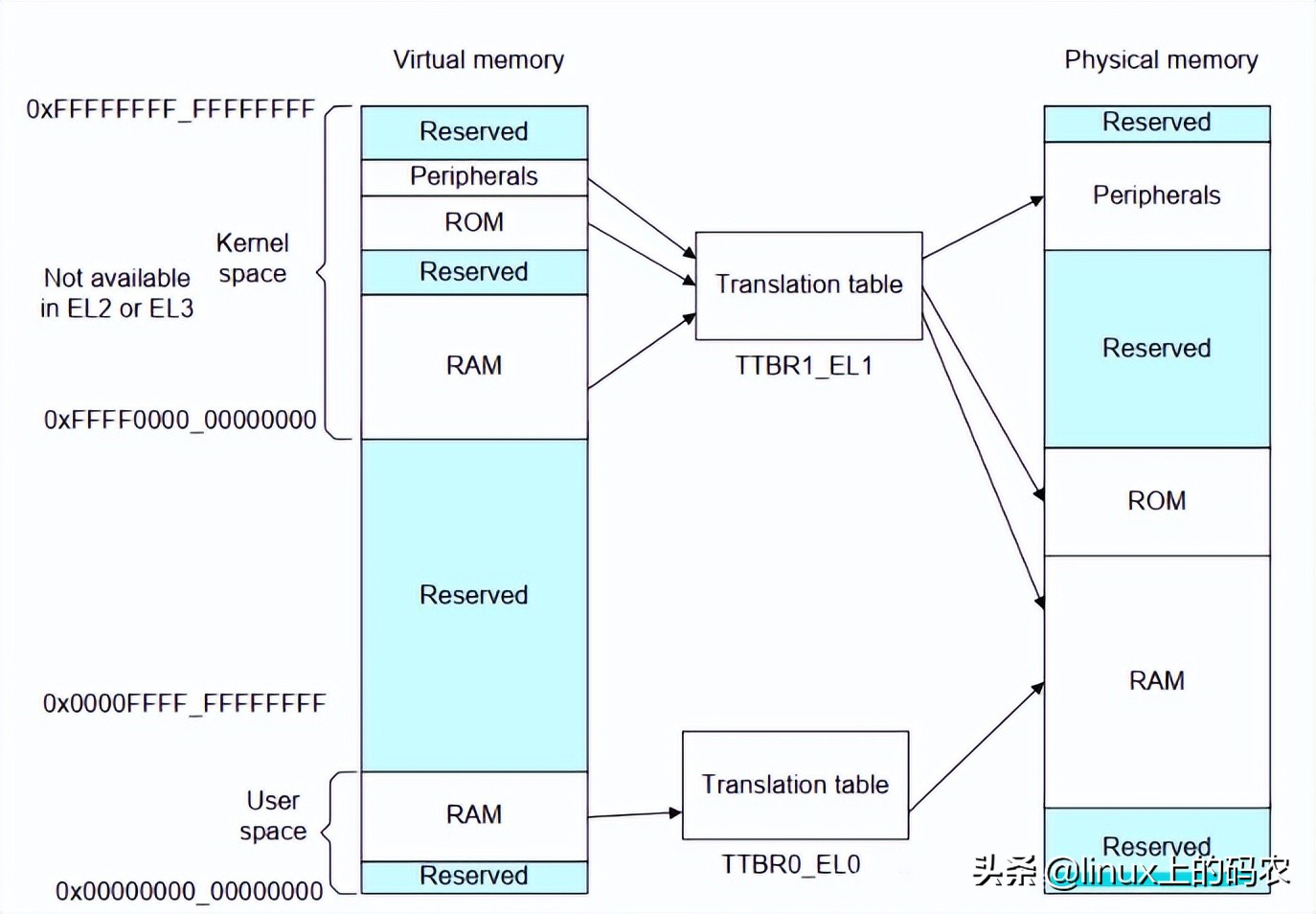

在EL0/EL1的系统中，MMU地址转换时，如果虚拟地址在0x00000000_ffffffff - 0x0000ffff_ffffffff范围，MMU会自动使用TTBR0_EL1指向的页表，进行地址转换;如果虚拟地址在0xffff0000_ffffffff - 0xffffffff_ffffffff范围，MMU会自动使用TTBR1_EL1指向的页表，进行地址转换。
在EL2系统中，MMU地址转换时，会自动使用TTBR2_EL1指向的页表。
在EL3系统中，MMU地址转换时，会自动使用TTBR3_EL1指向的页表

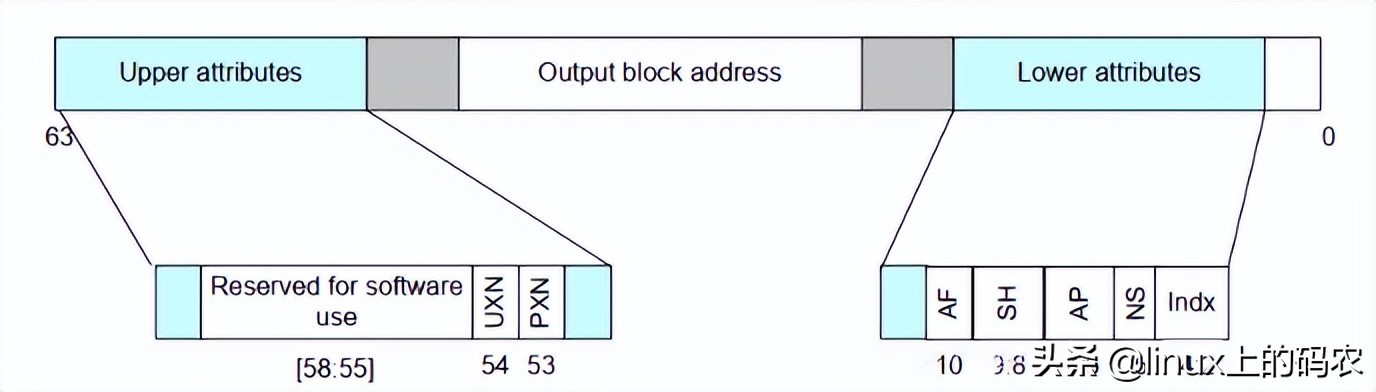

translation tables为每一块region（entry）都定义了一个memory attributes条目，如同下面这个样子（以linux kernel为例，在创建页表的时候，应该会设置这个memory attributes，有待看代码去验证）：
• 无特权执行从不 （UXN） 和特权执行从不 （PXN） 是执行权限。• AF 是访问标志。• SH 是可共享属性。• AP 是访问权限。•NS是安全位，但仅在EL3和安全EL1。----安全权限配置 • Indx 是MAIR_ELn
在这块region（entry）的memory attributes条目中的BIT4：2（index）指向了系统寄存器MAIR_ELn中的attr，MAIR_ELn共有8中attr选择。

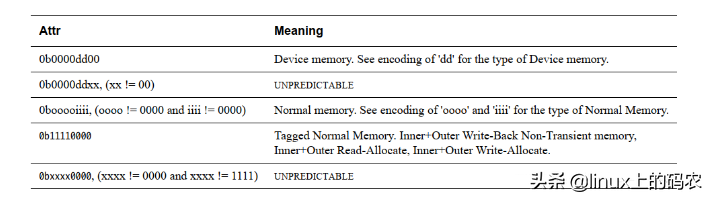

而每一个attr都有一种配置：
启用标记寻址支持后，处理器将忽略虚拟地址的前八位 [63：56]。它在内部设置位 [55] 以将地址签名扩展为 64 位格式。然后，前 8 位可用于传递数据。对于寻址和转换错误，将忽略这些位。TCR_EL1具有用于 EL0 和 EL1 的单独使能位
如果使用memory tagging， 虚拟地址的[63：56]用于传输签名数据，bit[55]表示是否需要签名.TCR_EL1也会有一个bit区分是给EL0用的还是给EL1用的

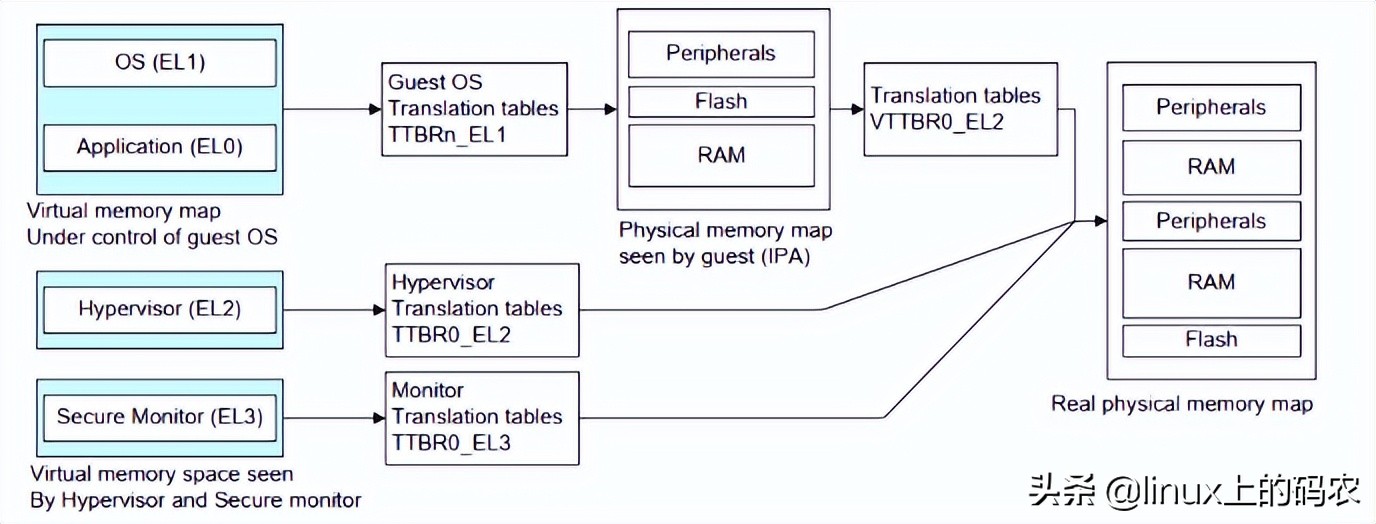

如果启用了hypervisor那么虚拟地址转换的过程将有VA—>PA变成了VA—>IPA—>PA， 也就是要经过两次转换.在guestos（如linux kernel）中转换的物理地址，其实不是真实的物理地址（假物理地址），然后在EL2通过VTTBR0_EL2基地址的页表转换后的物理地址，才是真实的硬件地址。
国际音标：中间物理地址

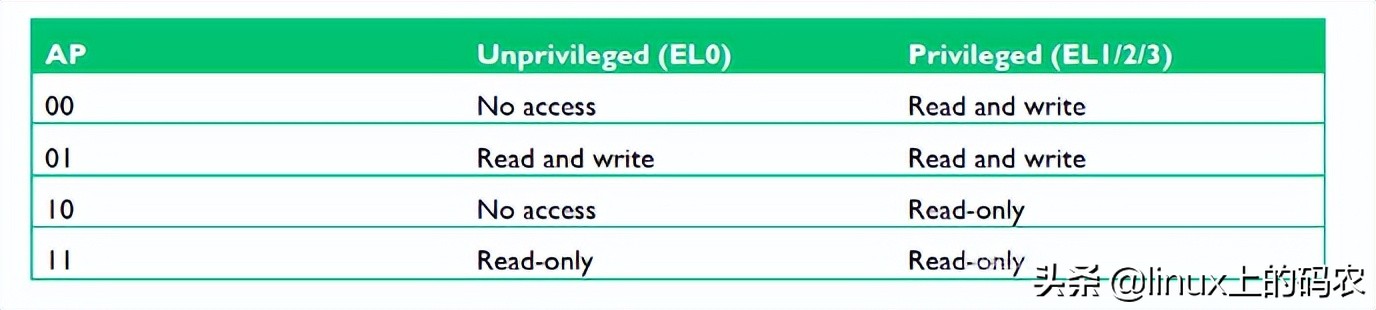

访问权限通过转换表条目进行控制。访问权限控制区域是可读还是可写，或者两者兼而有之，对于非特权，可以分别设置为 EL0，对于特权访问，可以分别设置为 EL1、EL2 和 EL3，如下表所示
参考 ：SCTLR_EL1.WXN、单反相机UWXN执行权限：
MMU（地址转换 /TLB 维护）、缓存维护相关的寄存器
address translation 共计14个寄存器
2. 断续器维护

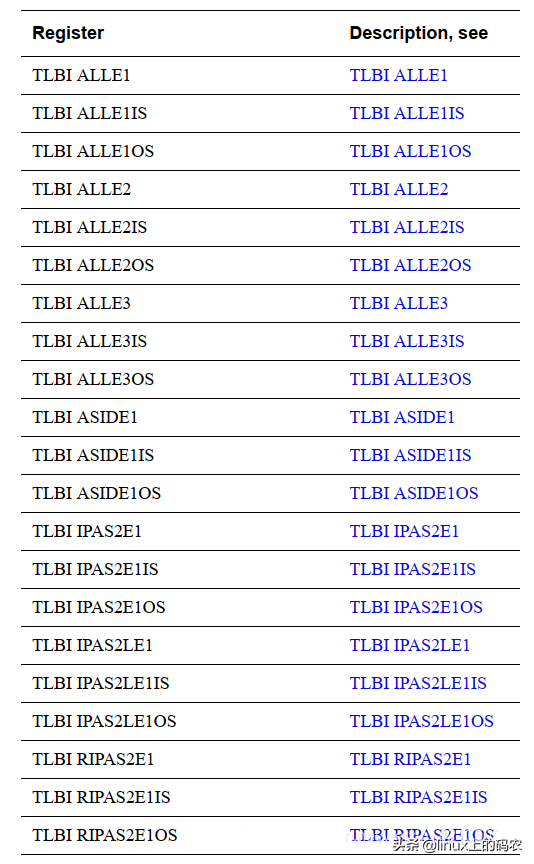

TLB maintenance数十个寄存器

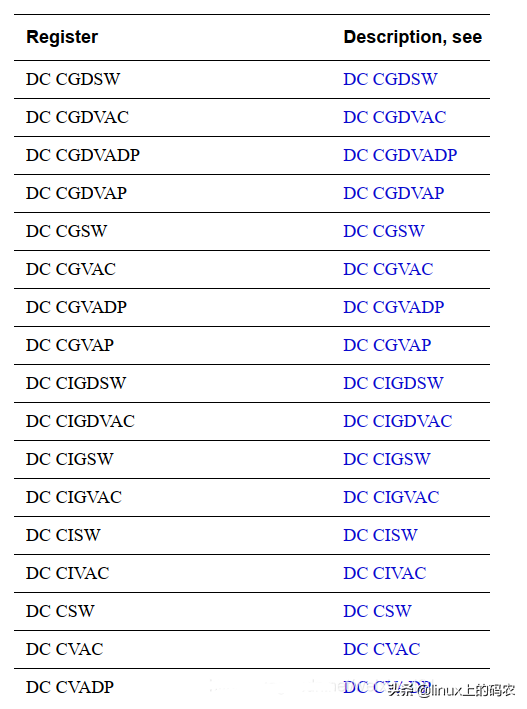

3. 缓存维护
4. 基本系统寄存器
系统寄存器中， 和MMU/Cache相关的寄存器有：
TTBR0_ELx TTBR1_ELx
（aarch64）
（aarch32）

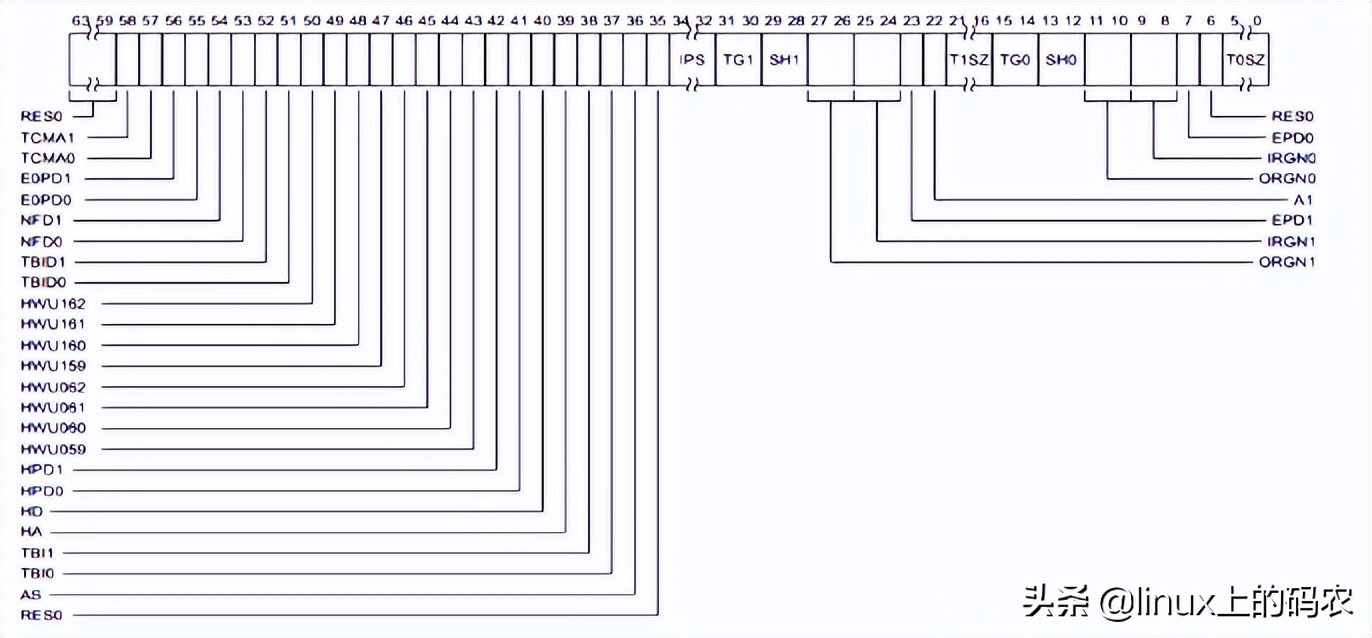

TCR_ELx
（aarch64）
（aarch32）
MAIR_ELx
在ARM Core中（aarch64），还有几个相关的系统寄存器：

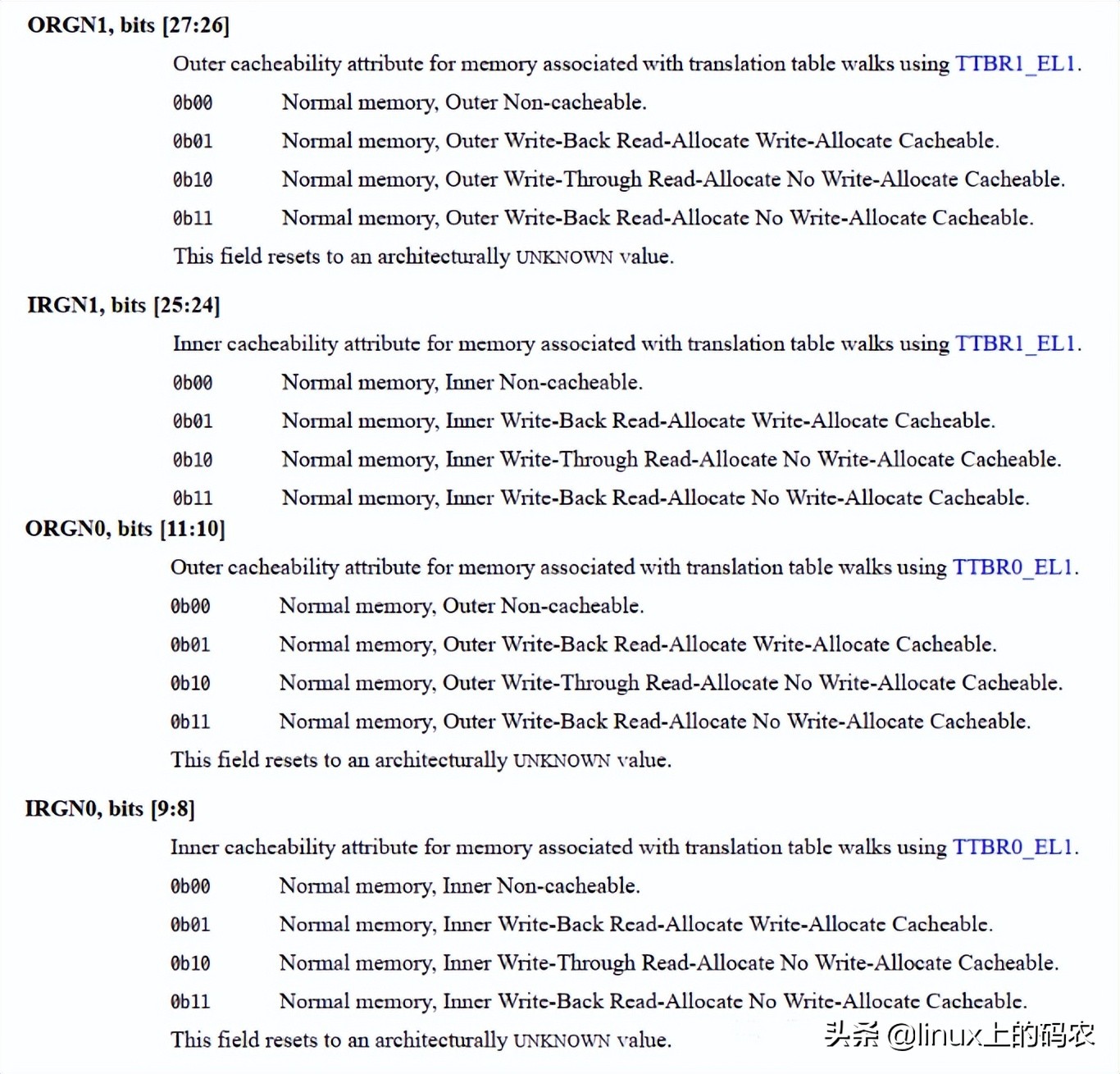

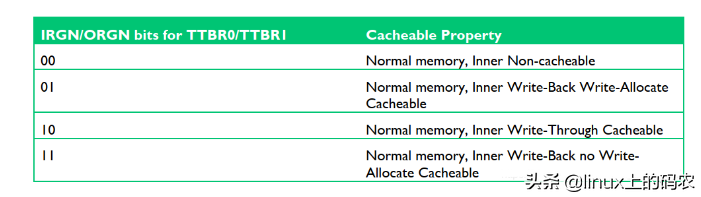

2. ORGN1、IRGN1、ORGN0、IRGN0

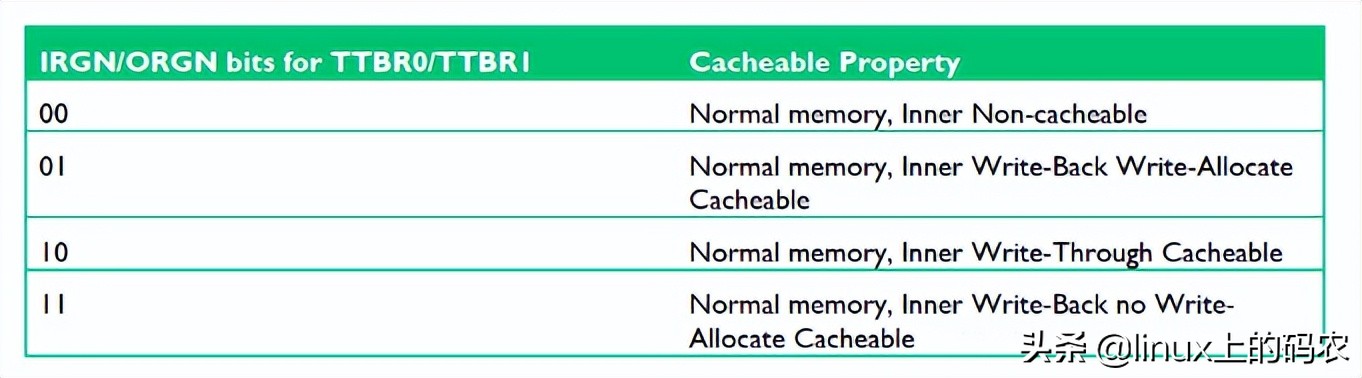

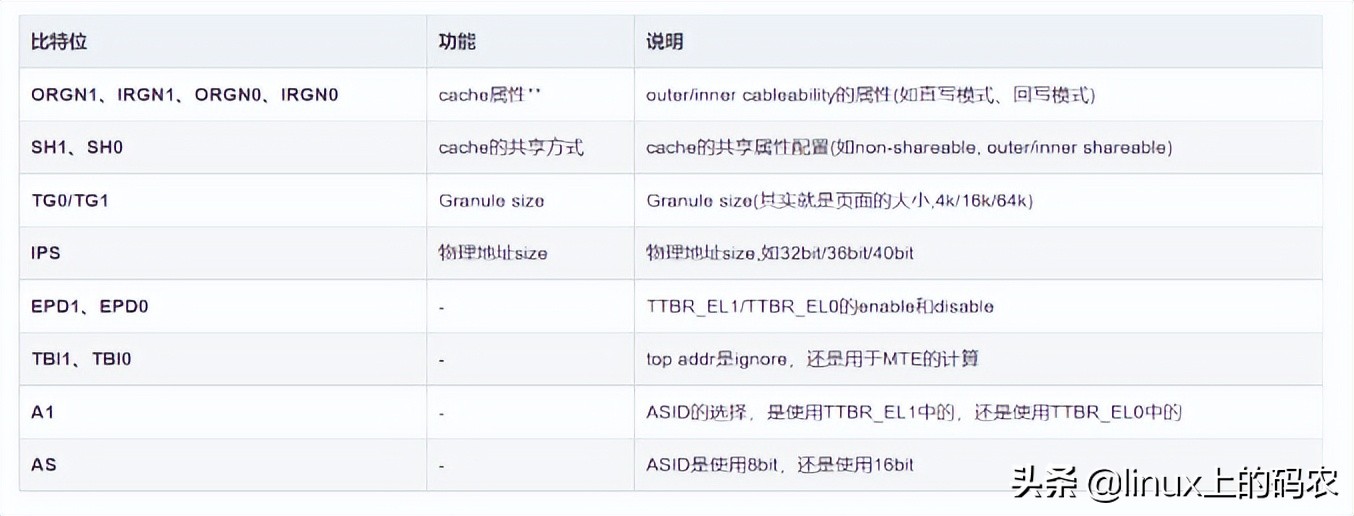

其实可以总结为这样：

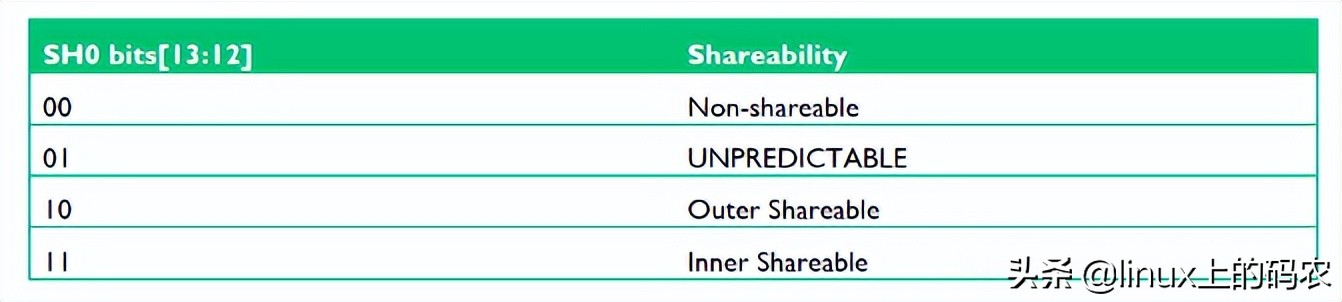

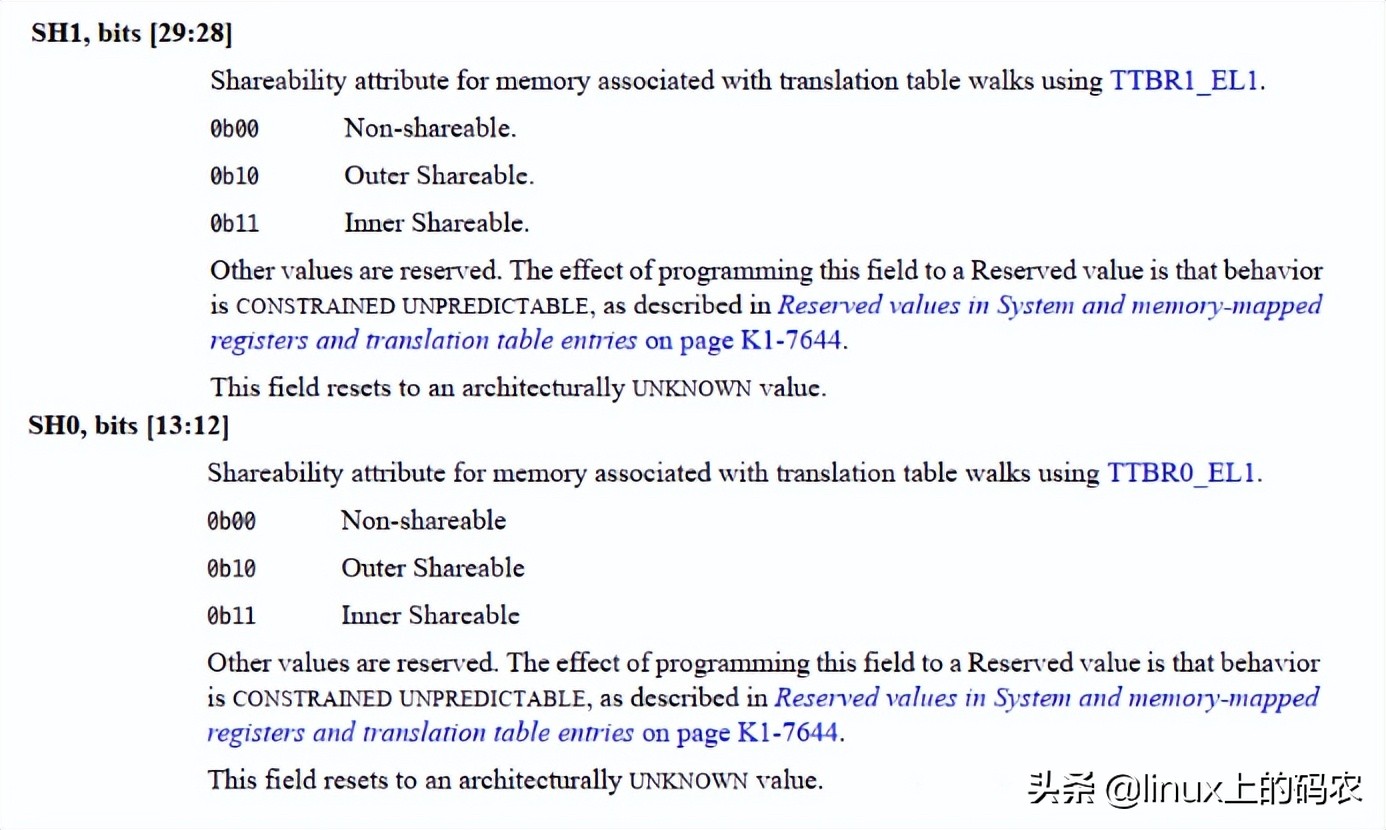

3. SH1、SH0
其实可以总结为这样：
Shareable的很容易理解，就是某个地址的可能被别人使用。我们在定义某个页属性的时候会给出。Non-Shareable就是只有自己使用。当然，定义成Non-Shareable不表示别人不可以用。某个地址A如果在核1上映射成Shareable，核2映射成Non-Shareable，并且两个核通过CCI400相连。那么核1在访问A的时候，总线会去监听核2，而核2访问A的时候，总线直接访问内存，不监听核1。显然这种做法是错误的。
对于Inner和Outer Shareable，有个简单的的理解，就是认为他们都是一个东西。在最近的ARM A系列处理器上上，配置处理器RTL的时候，会选择是不是把inner的传输送到ACE口上。当存在多个处理器簇或者需要双向一致性的GPU时，就需要设成送到ACE端口。这样，内部的操作，无论inner shareable还是outershareable，都会经由CCI广播到别的ACE口上。

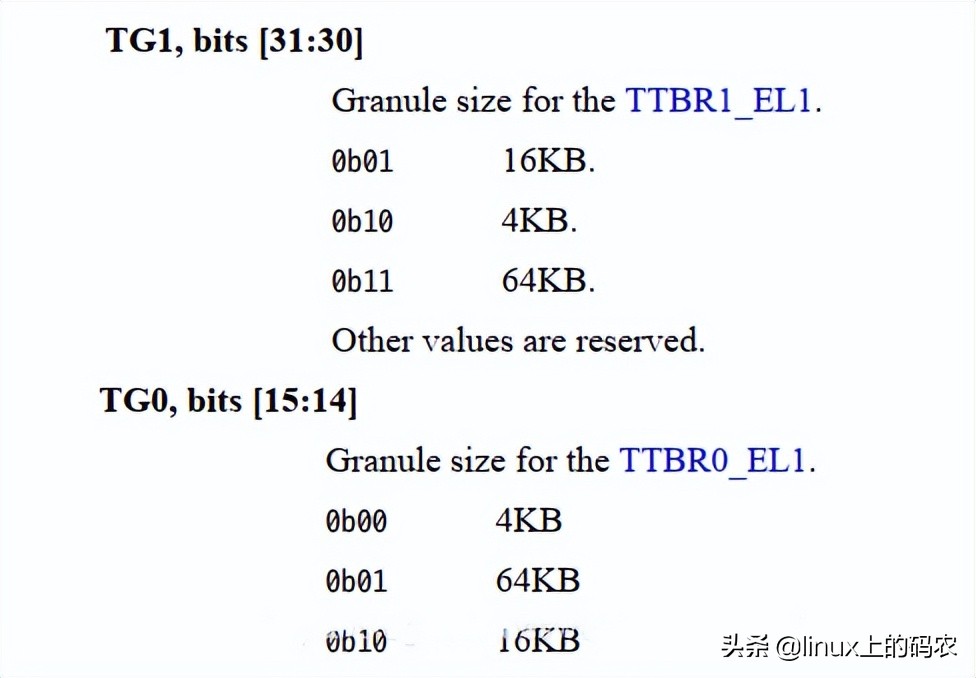

4. TG0/TG1 - 颗粒尺寸

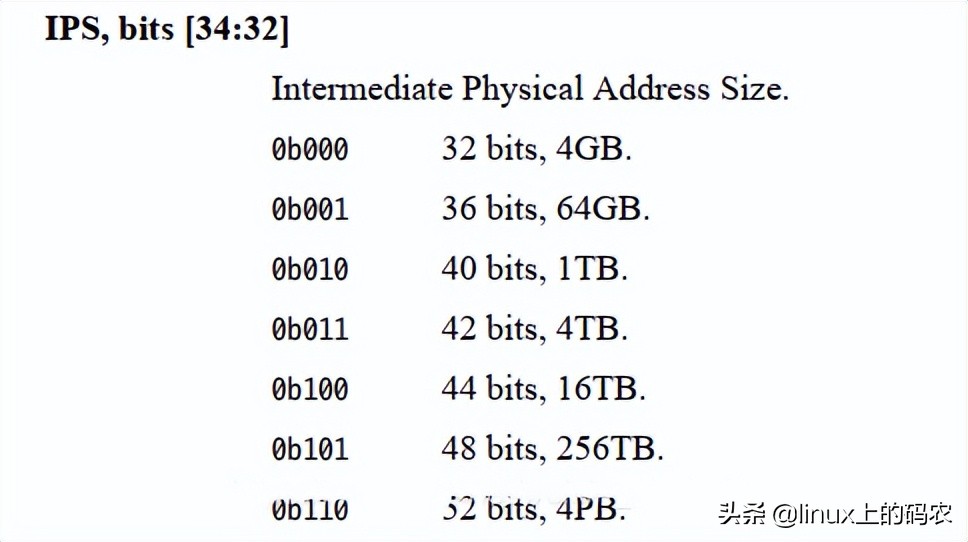

5. 环迅支付

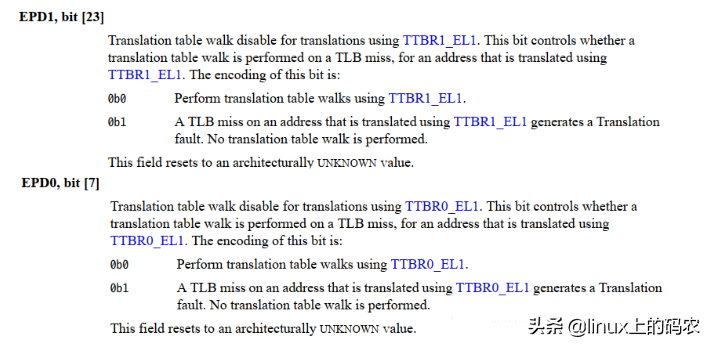

6. 环保署1、环保署0

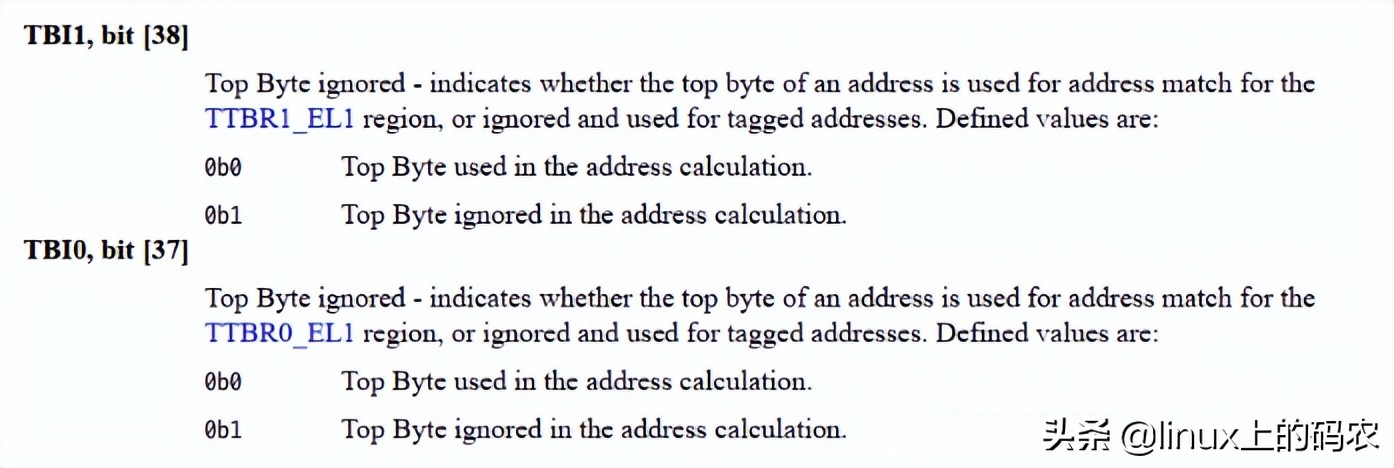

7. TBI1、TBI0

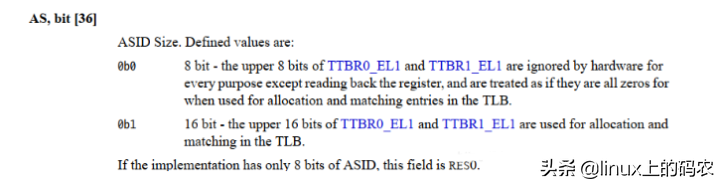

8. 答1
9. 如

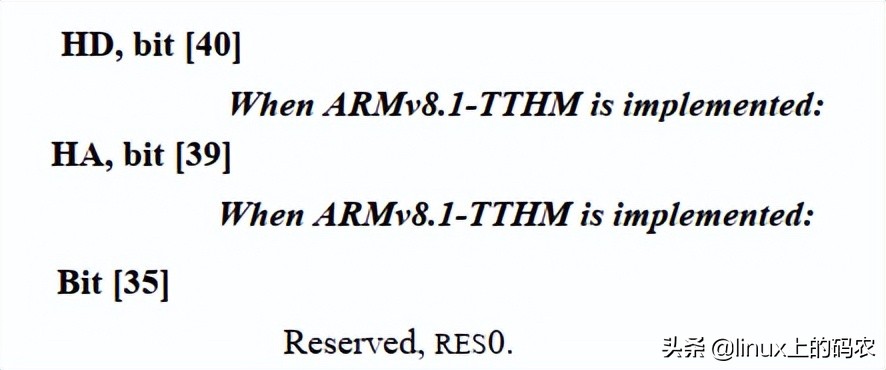

除了以上介绍的bit之外，剩余的bit都是特有功能使用或保留的
设置inner/outer cache的属性（只写模式/回写模式/write allocate/No-write allocate）
#define TCR_IRGN_WBWA ((UL(1) << 8) | (UL(1) << 24)) //使用TTBR0和使用TTBR1时后的inner cache的属性设置
#define TCR_ORGN_WBWA ((UL(1) << 10) | (UL(1) << 26)) //使用TTBR0和使用TTBR1时后的outer cache的属性设置
#define TCR_CACHE_FLAGS TCR_IRGN_WBWA | TCR_ORGN_WBWA // inner + outer cache的属性值
ENTRY(__cpu_setup)
......
/*
* Set/prepare TCR and TTBR. We use 512GB (39-bit) address range for
* both user and kernel.
*/
ldr x10, =TCR_TxSZ(VA_BITS) | TCR_CACHE_FLAGS | TCR_SMP_FLAGS | \
TCR_TG_FLAGS | TCR_ASID16 | TCR_TBI0 | TCR_A1
tcr_set_idmap_t0sz x10, x9
......
msr tcr_el1, x10
ret // return to head.S
ENDPROC(__cpu_setup)
属性设置了1，也就是回写模式、写分配模式。
