西门子PLC移位与循环指令包括左移位指令SHL、右移位指令SHR、循环左移位指令ROL、循环右移位指令ROR和移位寄存器指令SHRB。

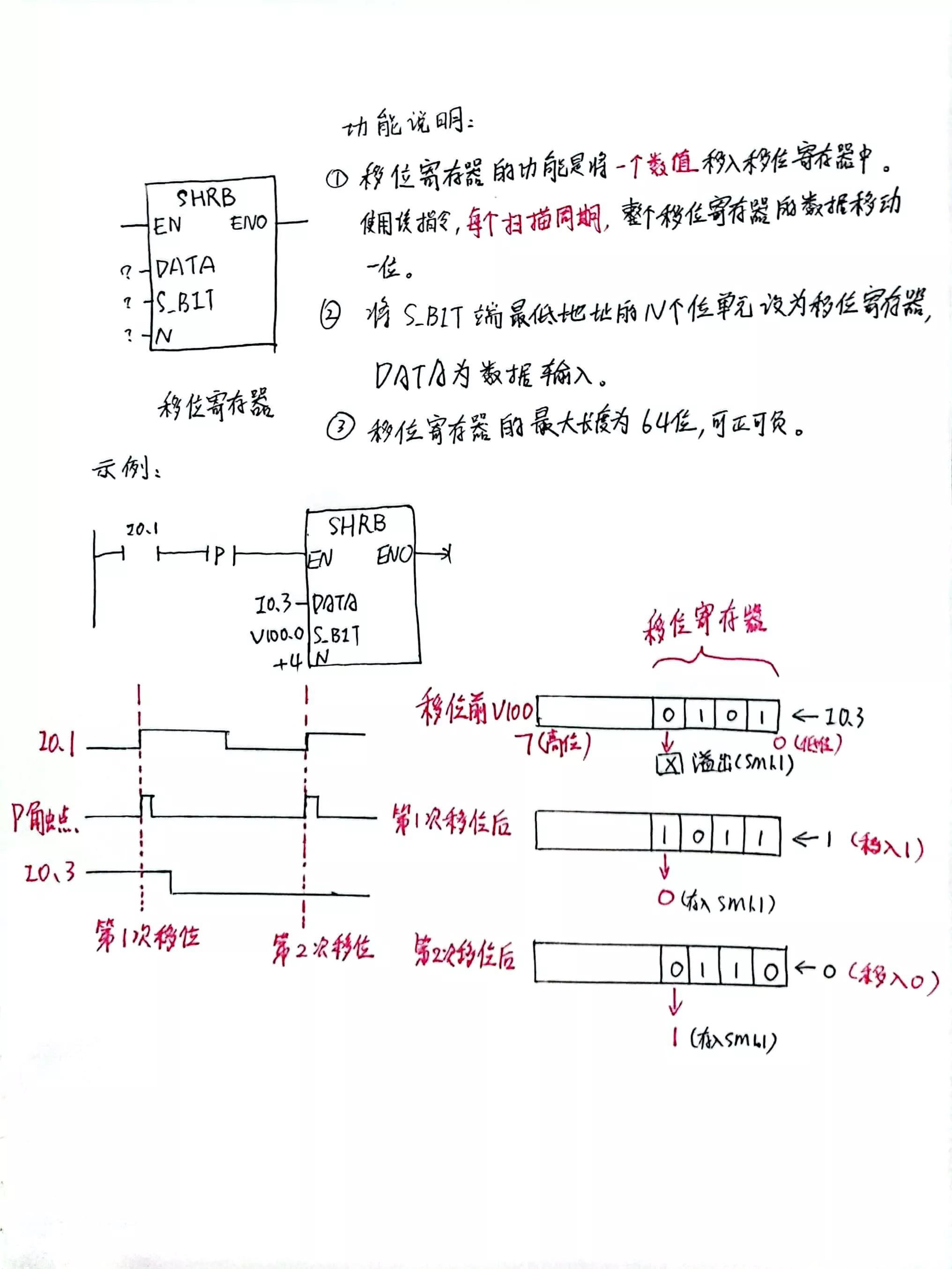

移位寄存器指令的功能是将一个数值移入移位寄存器中。使用该指令，每个扫描周期，整个移位寄存器的数据移动移位。移位寄存器可正可负，最大长度为64位。
将S_BIT端最低地址的N个单元设为移位寄存器，DATA端为数据输入端。
N指定移位寄存器的长度和移位方向。当N为正值时正向移动，数据从最低位移入，最高位移出，移出的数据放在溢出标志位SM1.1中。当N为负值时反向移动，数据从最高位移入，最低位移出，移出的数据放在溢出标志位SM1.1中。
示例
