虽然现在TIA 博途软件已经可以兼容绝大多数的西门子主流PLC，但是对于S7-300/400 系统维护，STEP 7仍然占据着很高的比率。在STEP7 环境下，如何使用新的模块，实现和TIA 博途一样的功能呢？今天，我们一起来看一下，ET200SP 的串口模块CM PtP在STEP 7中使用时，需要注意哪些。

对于CM PTP串口通信模块，我们在组态的时候，首先要配置模块的基本通信参数，例如传输率、奇偶校验、数据位、停止位等基本参数。如下图，TIA 博途环境。

再看一看STEP7 环境下的情况，ET200SP 在STEP 7软件环境中使用有两种方式：

1.GSD的方式；

2. 非GSD的方式。

双击添加CM PtP模块，与博途不同，在“参数设置”中看不到通信的基本参数配置。

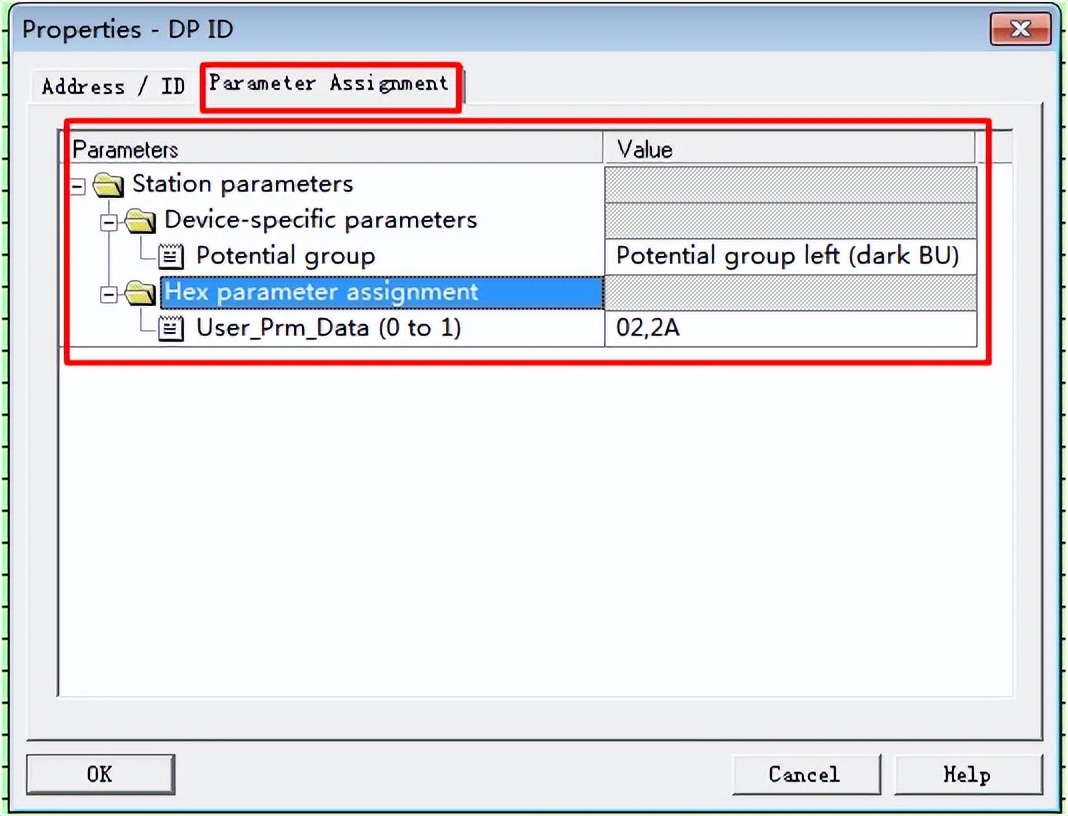

第一种方式：GSD的方式，

ET200SP做从站是按照GSD方式添加。

第二种方式：非GSD的方式

（硬件库加载ET200SP从站）。

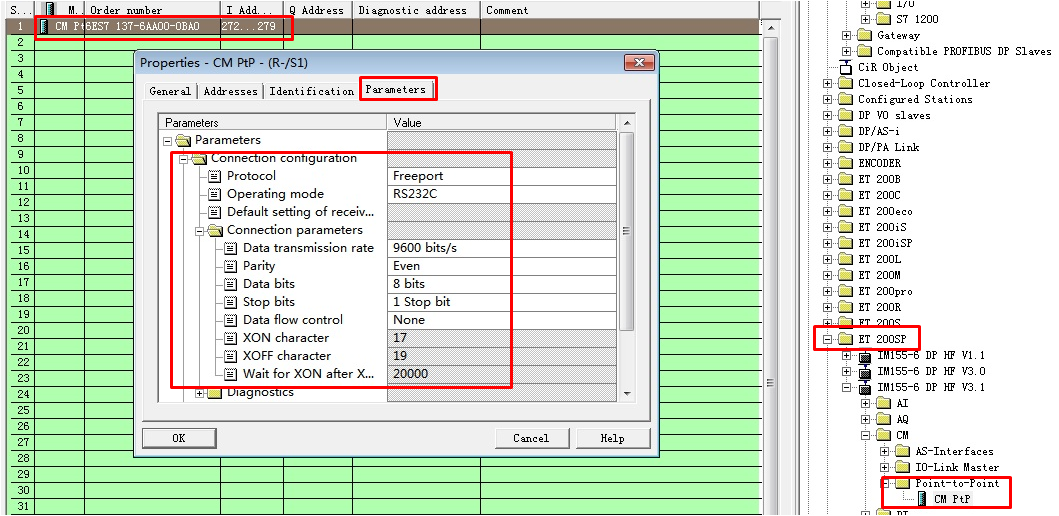

硬件组态中可以直接分配参数。

针对上面的两种情况，可以通过编程程序块来实现全部的功能：

为了对S7-300/400中的ET200MP/SP 分布式IO 中使用 PTP 模块进行编程，则需要使用下面的库：

http://support.automation.siemens.com/CN/view/zh/75226762

打开上述链接，下载库“PtP 通信”和“MODBUS(RTU)”，解压缩后，将这两个库指令复制到 STEP 7软件 对应的库文件夹中，然后打开 Step7，将上述的两个库都打开，使其出现在库指令列表中，结果如下。

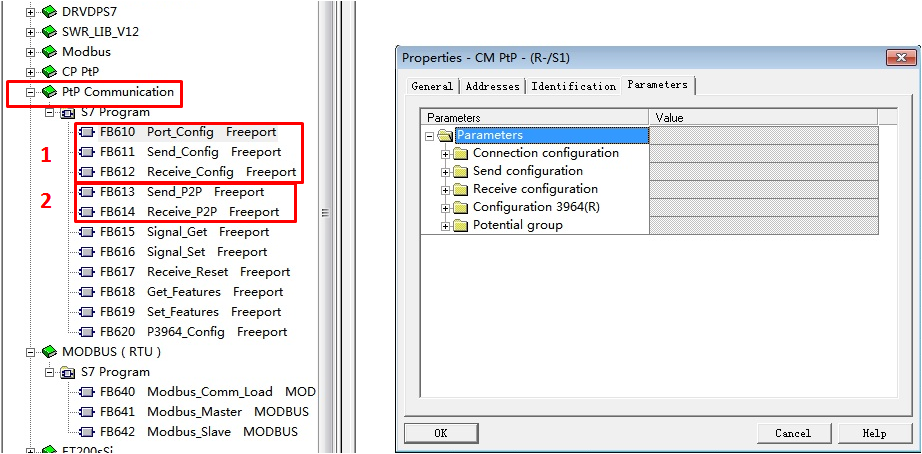

上述指令中，红色框1中的指令可以通过编程的方式对CM PtP模块的端口、发送、接收的参数组态，红色框2中的指令是进行数据交化的发送和接收指令。

因此，针对ET200SP CM PTP在STEP7中的两种不同组态方式，我们在程序块调用上要注意：

1. 针对第一种GSD的方式，可以通过红色框1的指令进行参数分配，然后用红色框2中的指令发送/接收数据。

2. 针对第二种的非GSD的方式，硬件组态中进行参数分配，直接调用红色框2中的指令发送/接收数据。

综上所述，对比两种组态方式，使用STEP7 硬件库中自带的文件组态，编程工作更少、简单，是比较推荐的组态方式。
