4J36(仅)在接近室温时具有低的线性膨胀系数，但其一般强度不超过500 MPa。，拓展应用领域如何强化合金已成为该领域的研究热点。有学者在4J 36中加入不同含量的sn、Al和Be。和其它元素，发现合金的强度同时增加。膨胀系数也增加了。日本专利指出添加适量Co、cr等元素可以实现合金的高强度和低膨胀。可以，但是成本高，不好普及。
因此，开发成本低可兼顾膨胀性能和机械性能的低膨胀高强度组合成为近代学者关注的一个焦点。本文分析了影响4J 36合金综合性能的因素。在此基础上，根据铁磁性的相关强化机理和相关知识，进行筛选择能细化晶粒的顺磁性元素Nb，使用Factsage软件模拟和相关检测来研究Nb的不同含量合金化对4J 36合金膨胀性能和显微硬度的影响探究其影响机制。
根据磁致伸缩理论，因瓦合金4J 36因瓦和效应物质的质量磁化率。(立方米/千克)。经过,质量磁化率表达式(匡x)。=≦%可以看出，当物质的密度当d (kg/m3)和磁场强度day (a/m)不变时，材料的磁化强度强(a/m)及其磁化率。成正比。测试用合金元素Nb的工贼。
1.5× 10-2.28x 10 .9立方米/千克> 0' 11 3，它是一种具有显著磁致伸缩效应的顺磁性材料。结合上述公式、磁致伸缩理论和居里-外斯定律，当温度低于居里温度T(oC)时，随着温度的升高，合金的磁性逐渐减弱，导致“正”自发体积磁致伸缩。收缩，它将抵消热膨胀的正常体积增加，和合金元素Nb的线膨胀系数较小，即只有:。甄。℃=7.此外，铌也常用作晶粒细化元素。它适用于钢铁材料，细晶强化可以使金属的强度得到提高。 综上所述，从理论上来说，选择Nb作为4J 36的组合。金元素可以使基体保持较小的膨胀系数。细化晶粒以提高合金的强度。

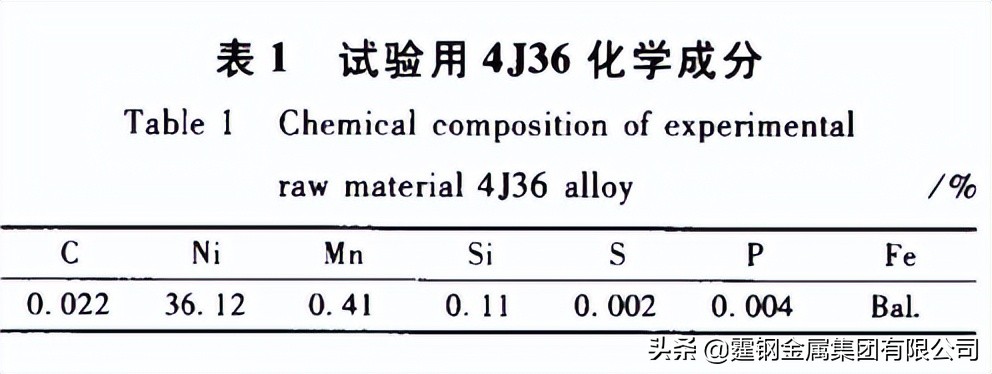

试验原料为4J 36返回料、Nb粉和辅料铝箔同等成分。实验中使用的Nb粉化学成分为Nb 99。987%%,Ni 0。13%。试验中使用的4J 36的化学成分见表1。
上海霆钢金属集团有限公司
采用Rj2.8—16型井式电阻炉，在氩气保护下进行分割。合金化真空熔炼后，保温10分钟，然后随炉慢放冷却、出料、脱模、表面处理、锻造成直径为10Mm棒料，切割制成占4J 36返回料的合金原料Nb质量分数为0%、0.5%和1的样品。0%被分别标记。把它写成0、1 4、24 .制备的金相样品在850℃膨胀对样品进行退火，然后进行XRD、OM、SEM和HV测试。和线性膨胀系数的测试等。DP- 49热膨胀仪用于测量合金化样品的百分比20℃到100℃之间的平均线膨胀系数。在40千伏和35在该条件下，衍射位置2p的角度为20°。~ 90。
使用x。七鲁莽的PRO MPD x射线衍射仪对合金样品的x射线衍射相位分析。样品经过一步一步打磨抛光后，选取4 gCuSO .5H 20+20毫升盐酸+20毫升H 20蚀刻剂线蚀刻，使用OLYMPUS51_GX倒置金相显微镜用ZEI SS SUPRA55扫描电子显微镜观察其微观结构。 组织。选择负载为0。2kg，保温时间15 S，采用用41mv·d显微维氏硬度计测量样品的显微硬度度值。

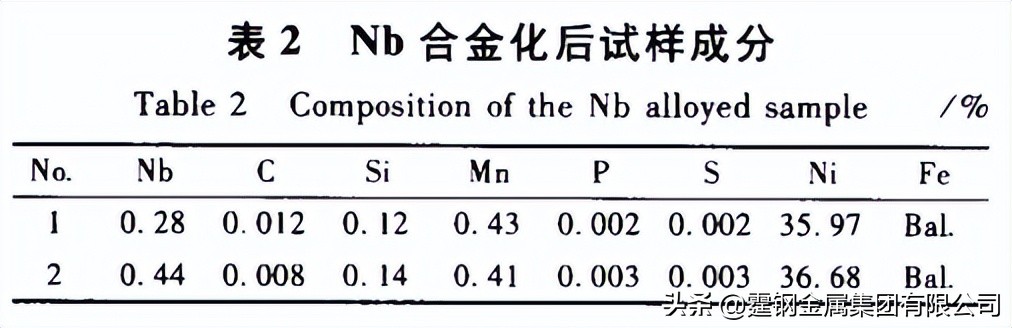

材料合金化后，按照标准钻取化学成分样品进行分析，结果如表2所示。通过计算，样品1、4和24中的合金化学元素Nb的收率为55。9%和44。
上海霆钢金属集团有限公司
实际计算
根据合金样品的实际化学成分，在Factsage的帮助下合金的相图截面。5%和1。0% Nb含量进行了计算，并对相平衡模式下的结果如下:305时1英寸样品的相组成。3℃(质量分数，%)就是:面心立方是51。91，体心立方是47。48岁的拉维斯相位为0。61，复合金属间化合物主要是Fe，Nb: Ni镍，铌:铁.等等；302处2英寸样品的相组成。7℃(质量分数数字，%)为:面心立方为53。02，体心立方是46。01,拉维斯相位为0。96，并且存在与L”样品相同类型的复合金属间化合物。 从上面可以看出，4J 36与不同含量的Nb形成合金。 然后根据实际产量，通过热力学计算软件Factsage进行输送。所得的相组成仍以面心立方为主，表明该相组成处于热态从理论上保证了合金化后试验材料的晶体结构类型没有变化。
经相关处理后，样品08在20 ~ 100℃下测定1 4、 2。米是0。分别是8x。 10英寸1摄氏度，1.4 x 10英寸oc ~1.2个10英寸的温度范围内.通过对比分析发现，尽管Nb被合金化其线膨胀系数高于参考样品，但参考相关标准。对4J 36的要求(房间D潮湿。00 ℃≤ 1.5× 10 "℃' 1)，Nb合金化后，合金仍具有良好的低膨胀性能。另外，Nb当它占1。0%的主要原料，相对于其自身的0 [，其磁性伸长率为收缩效应对这一性质影响较大。

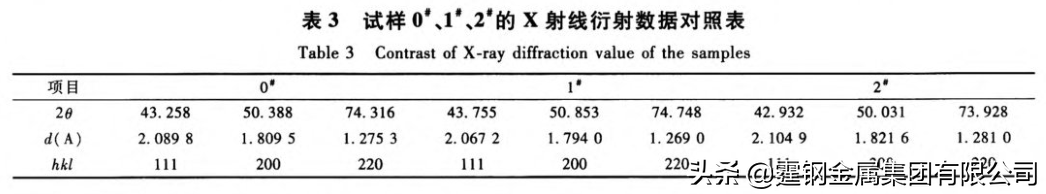

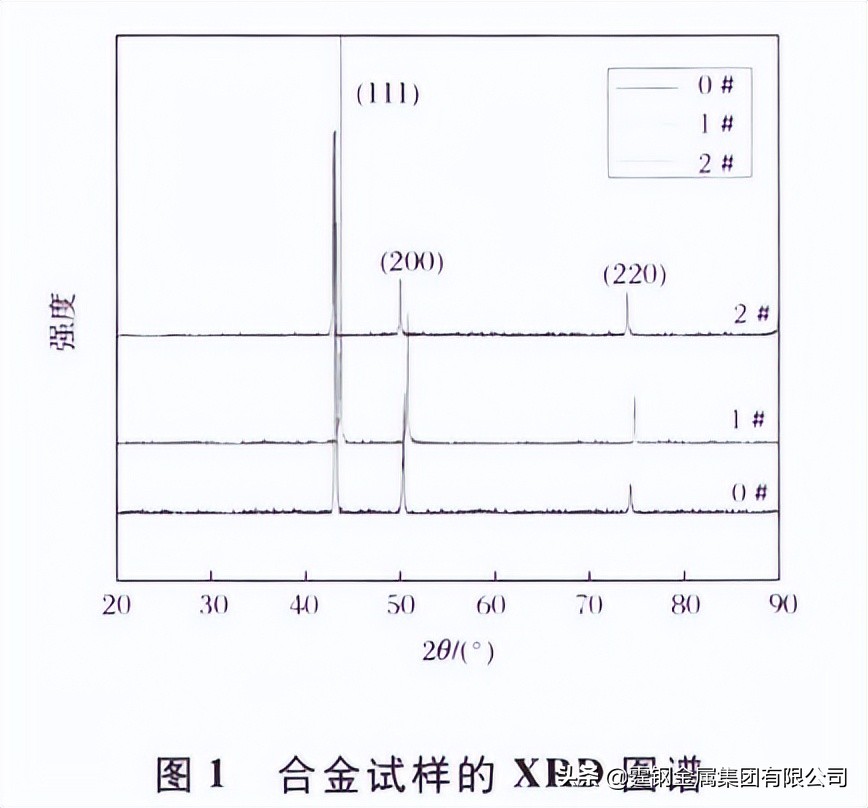

对，0。对1824合金样品进行了XRD测试，并与标准PDF进行了比较比较卡片并分析它们的主要相位组成。贴上标签后见图1XRD衍射数据列于表3中。
上海霆钢金属集团有限公司
尽管合金元素Nb属于狭窄且封闭的奥氏体区元素，但从以上XRD相分析结果可以看出，合金化处当后处理样品中Nb的含量为0。28%和0。44%,它标准PDF卡库中三个强衍射峰与奥氏体衍射的匹配可以看出样品的室温显微组织主要是单一奥氏体，主相是铁注意.，其衍射峰在(111)，(200)，(220)晶面。
上海霆钢金属集团有限公司

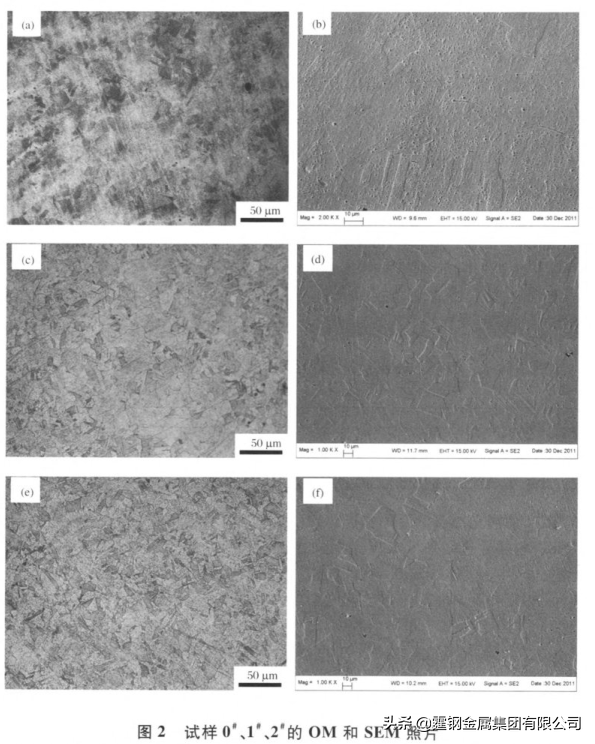

样本0。、 1。2.4%的OM和SEM照片列于图2(a)-图2( f)。从图2可以看出，在室温下，样品的微观结构都是奥氏体结构和面心立方晶体结构。样品1 '和2 "比0。微观结构的分布更加均匀。测量并计算0。、1 4、 2。样品观察表面上晶粒的平均直径为16。7,6.7，5.3 IXM，我们可以看到Nb合金化后合金的晶粒尺寸。更小。合金元素Nb具有高熔点，并且当温度降低时它凝。在固态过程中，NbC碳化物倾向于沉淀和形成，而单质Nb及其细小的NbC颗粒作为成核中心来促进不均匀性。在形核的同时，阻止晶粒的生长，细化晶粒。1可以从图2中的SEM图像观察到。出现了24个样本。
沿着普通晶体的大量等轴孪晶结构。表面是镜面对称的，但纹理内部是不规则的矩形或块状结构。同时，由于合金材料是锻造加工和形状后续热处理，极细的细小等轴晶区和较宽的范围枝晶区在断裂和再结晶后最初没有变形。晶粒中的位错以亚晶界和位错网络的形式分布，晶界处有位错积累，随着进一步变形展，它们会与运动错位相互作用，会使纹理发生变化。这是一个很好的基础结构。锻造变形量越大，晶粒越细，亚结越细。该结构带来的晶界数量越多，位错密度越高，那么它的硬度就会增加。
此外，通过实际操作从相图截面获得的金属间化合物Fe，Nb: Ni。、镍，铌:铁.与Laves相比，合金的强度随着水分的增加而增加平的贡献。在每个样品的待测表面上随机选择六个测量点，并且作为该样品的平均硬度，结果为0.4。128.4、 1四160.7、 2四174.6。由于Nb的含量不同，在退火时被软化过程中孪晶的数量、大小和分布也各不相同，但它们都使基体的晶界数量显著增加，有利于晶粒细化。根据细粒根据强化理论，这将增加位错运动的阻力，使其力学性能下降。有不同程度的强化，所以硬度增加了25。分别为2%和36%。根据Hal L. petch公式和金属强化理论，退火孪晶和亚结构可以细化晶粒，提高基体强度。此外，晶界的增加将增加变形抗力，因此该合金具有低膨胀性能，因此可以看出晶粒细化对其有利。保持小的线膨胀系数。
上海霆钢金属集团有限公司
1)在试验条件下，低膨胀合金4J 36占其质量分数。0.5%和1。0% Nb合金仍然具有低膨胀系数，分别为1.4× 10 "℃"和1.2× 10 "℃ ~ "; 2)随着Nb含量的增加，样品的平均晶粒直径从6.七I xm减少到5。3个桶m，分别低于参考样品的16。7桶米减59。9%和68。3%，对基体有明显的晶粒细化作用。结果相应的显微硬度提高了25。分别为2%和36%。
| 留言与评论（共有 0 条评论） “” |
